بطاقة الإدخال/الإخراج الرئيسية IS200EMIOH1AEB GE EX2100

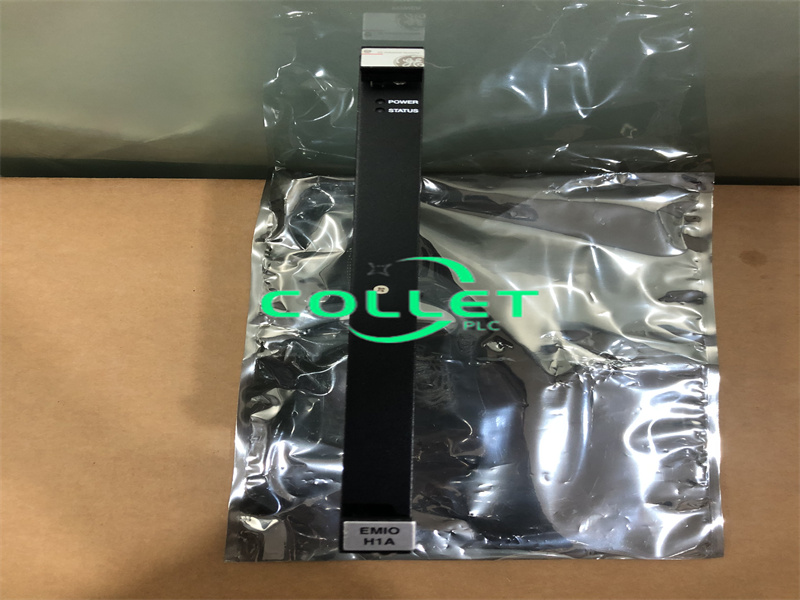

IS200EMIOH1A هي لوحة رئيسية للمثيرات I/O تم تصنيعها بواسطة شركة General Electric ضمن سلسلة EX2100

رقم الصنف.:
IS200EMIOH1AEB
دفع:
T/T
سعر السوق:
$4500
أصل المنتج:
U.S.A.
اللون:
Depends on material
ميناء الشحن:
Xiamen
المهلة:
5-7 days
الأسهم السلع:
2
وزن المنتج:
0.4 kg

التحقيق الآن

مقدمة المنتج

تصنيع	جنرال إلكتريك
نموذج	IS200EMIOH1AEB
رقم PN	IS200EMIOH1AEB
الكتالوج	EX2100
وصف	بطاقة الإدخال/الإخراج الرئيسية
أصل	الولايات المتحدة الأمريكية
رمز النظام المنسق	85389091
البعد	33108 (سم)
وزن	0.4 كجم

وصف:

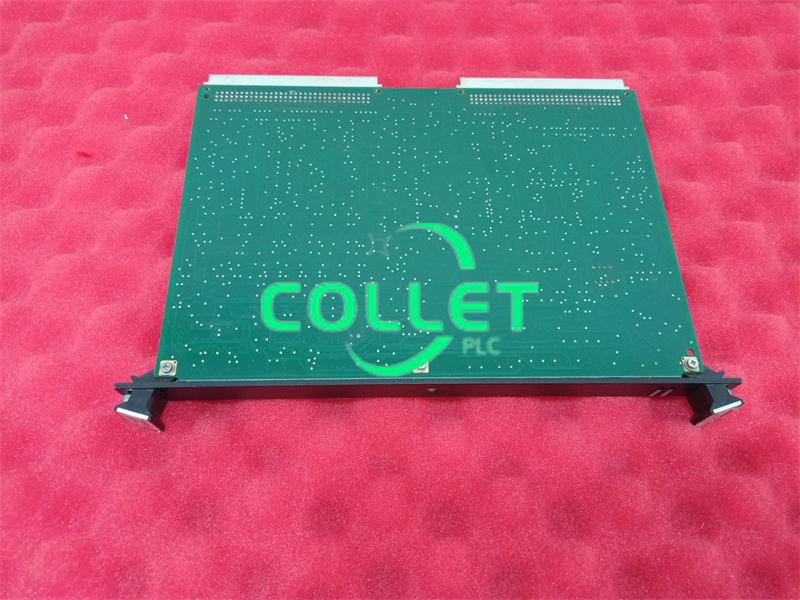

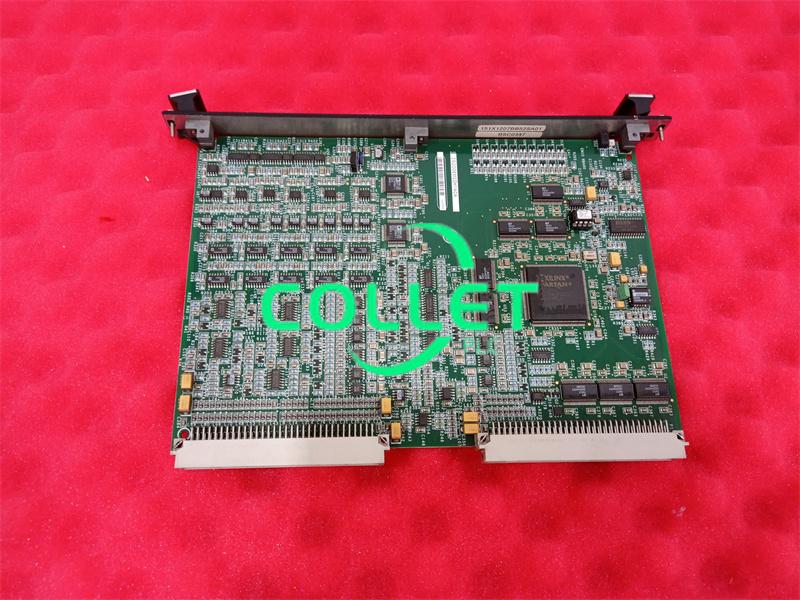

IS200EMIOH1A هي لوحة إدخال/إخراج رئيسية للمثيرات، من إنتاج شركة جنرال إلكتريك ضمن سلسلة EX2100. وهي لوحة أحادية الفتحة ومزدوجة الارتفاع، من طراز VME، تُركّب في رف التحكم. يتولى EMIO إدارة منافذ الإدخال/الإخراج للوحات الطرفية EPCT وECTB وEACF وEXTB. تتضمن هذه المنافذ إشارات PT وCT. تتوفر جميع مدخلات التلامس، ومحركات مرحل الإخراج، ومحركات مرحل الرحلة التجريبية. كما ترسل إشارات نبضات بوابة المستوى المنطقي إلى لوحة ESEL، والتي تُرسلها بدورها إلى EGPA في خزانة تحويل الطاقة عبر اللوحة الخلفية. يدير EMIO منافذ الإدخال/الإخراج من مجموعة متنوعة من لوحات الإدخال/الإخراج المتصلة برف التحكم.

استبدال لوحة IS200EMIOH1A (غير متصل)

تأكد من إلغاء تنشيط المثير.
افتح باب خزانة التحكم وتحقق من وجود الطاقة في أي دوائر كهربائية قبل لمسها.
قم بإزالة لوحة EMIO من رف التحكم بعناية على النحو التالي:
قم بفك البراغي الموجودة بالقرب من ألسنة القذف في أعلى وأسفل اللوحة الأمامية. (البراغي الموجودة في اللوحة الأمامية مُقيّدة، ولا يجب إزالتها.)
قم بإزالة الوحدة عن طريق رفع علامات التبويب القاذفة.
اسحبه بلطف من الرف بكلتا يديك.
قم بإدخال لوحة EMIO البديلة في فتحة الرف المناسبة.
ابدأ بتثبيت اللوحة عن طريق الضغط بقوة على الجزء العلوي والسفلي من اللوحة الأمامية بإبهاميك في نفس الوقت.
أحكم ربط البراغي في أعلى وأسفل اللوحة الأمامية لتثبيت اللوحة في الفتحة. لضمان تثبيت الوحدة بشكل مستقيم، أحكم ربط البراغي بالتساوي.

عند التحكم بمدخلات ومخرجات لوحات طرفية أخرى، يتحكم IS200EMIOH1A بمدخلات التلامس، ومشغلات مرحل رحلة الدليل، وإشارات PT وCT، ومشغلات مرحل الإخراج. عند توصيل لوحة EMIO بلوحة EXTB، تبدأ هذه اللوحة بإلغاء الإثارة، مما يعني أنها تتحكم أيضًا بلوحة EDEX المتصلة بلوحة EXTB.

عند استخدام لوحة IS200EMIOH1A، فإن أفضل دليل يمكن استخدامه هو دليل GEI-100453 IS200EMIO Exciter Main I/O Board، ولكن نظرًا لصعوبة العثور على هذا الدليل، فإن دليل مستخدم GEH-6632 EX2100 Excitation Control يتضمن معلومات تتعلق بلوحة EMIO في الصفحة الثامنة والأربعين.

الأسئلة الشائعة:

١. تتحكم لوحة IS200EMIOH1A في مرحلات الوميض الميداني. ما هي مرحلات الوميض الميداني التي تتحكم بها لوحة IS200EMIOH1A وكيف؟
تتحكم لوحة IS200EMIOH1A في مرحلات الوميض الميدانية 53A و 53A، ويتم تنفيذ هذه الوظيفة من خلال برامج التشغيل الموجودة على لوحة EMIO.

2. ما هي أجزاء اللوحة الخلفية EBKP التي يتصل بها طراز IS200EMIOH1A؟
تم توصيل لوحة IS200EMIOH1A بالقسم C بالإضافة إلى وحدات التحكم M1 وM2.

رابط ورقة البيانات:

بطاقة الإدخال/الإخراج الرئيسية IS200EMIOH1AEB GE EX2100 ملف بي دي إف ورقة البيانات
