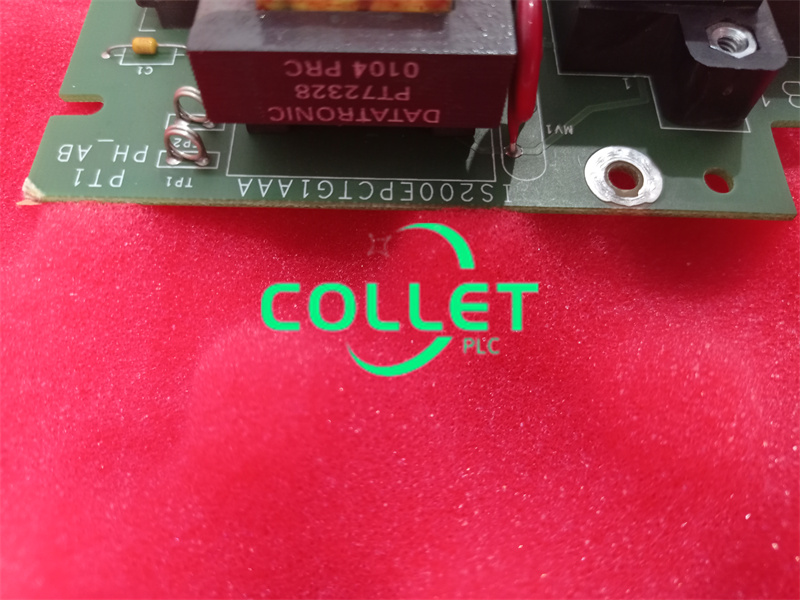

بطاقة نبضات مُثيرة EPCT EX2100 IS200EPCTG1A GE

وصف:

طراز IS200EPCTG1A هو جزء من سلسلة EX2100. صُمم هذا الطراز خصيصًا لاستقبال وتجهيز محول تيار المولد وردود الفعل لمحول الجهد. جهد الدخل المستخدم لجهد PT هو مولدان ثلاثيا الطور. بالنسبة لمدخلات تيار CT، تأتي مستويات التيار من 1 أمبير إلى 5 أمبير من مولدين. أما لوحة IS200EPCTG1A، فهي لوحة طرفية للإدخال/الإخراج.

يتراوح جهد الإدخال التناظري لطراز IS200EPCTG1A بين 0-10 فولت أو 4-20 مللي أمبير. عند توصيل CT وEPCT، يمكن أن يصل مقياس السلك المتصل إلى 10 AWG، ويمكن أن يصل طول الكابل إلى 1000 قدم. يتم توصيل أي تيار أو جهد مولد من CT وPT إلى لوحة EPCT. عند توصيل التيارات والجهد إلى EPCT، تعمل لوحة IS200EPCTG1A كمكيف إشارة، حيث تعمل على قياس وعزل الإشارات المرسلة عبر CT وPT.

تحتوي لوحة طرفية IS200EPCT Exciter PT/CT (EPCT) على محولات عزل لقياس جهد وتيار المولدات الحرجة. يُدخل مدخلا جهد محول جهد المولد ثلاثي الطور (PT) إلى EPCT كما هو موضح في الرسم التخطيطي التالي، لوحة طرفية EPCT. يُدخل مدخلا محول تيار المولد (CT) بمستويات تيار 1 أمبير أو 5 أمبير. تُوصل جميع إشارات خرج محول العزل إلى لوحة EMIO في رف التحكم. بالإضافة إلى ذلك، يُدخل مدخل تناظري واحد، إما جهد أو تيار، إلى EPCT. عند الحاجة إلى أعلى موثوقية، يمكن استخدام ثلاث لوحات EPCT.

الأسئلة الشائعة:

1.ما هي مدة الدفع؟
التحويل البنكي فقط.

2..متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

بطاقة نبضات مُثيرة EPCT EX2100 IS200EPCTG1A GE ملف بي دي إف ورقة البيانات
