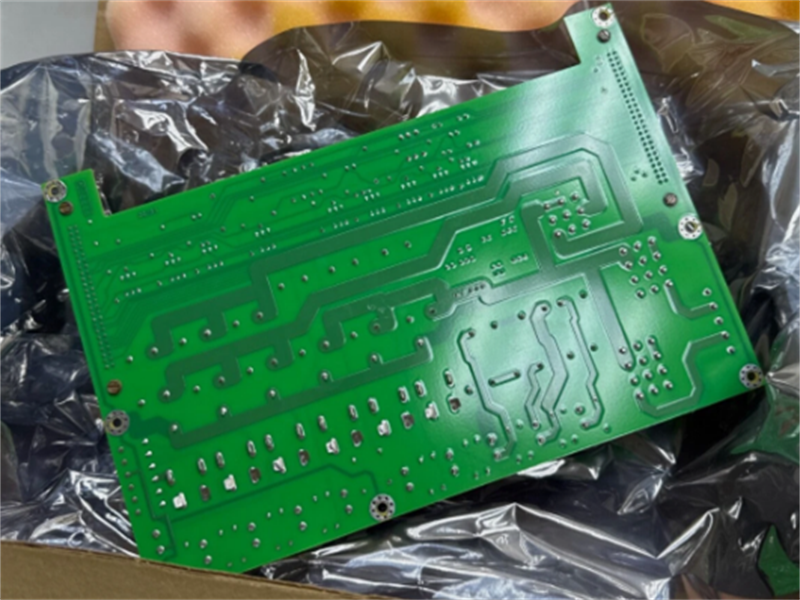

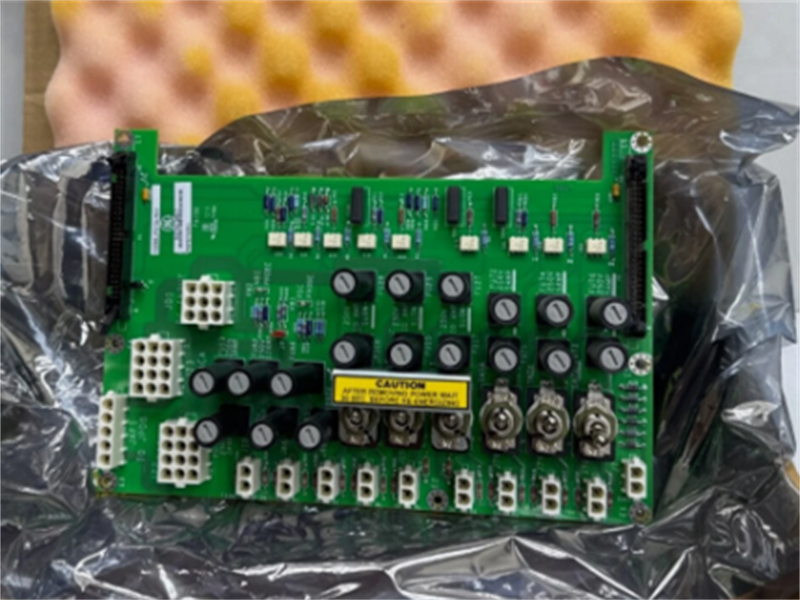

وحدة توزيع الطاقة المستمرة GE Mark VIe IS200JPDFG1AED

وصف:

وحدة توزيع الطاقة GE IS200JPDFG1AED هي وحدة توزيع طاقة تيار مستمر مصممة خصيصًا لأنظمة التحكم الصناعية. تتمثل وظيفتها الأساسية في توزيع جهد التيار المستمر الوارد إلى نقاط تحميل متعددة، مع توفير ميزات حماية - مثل الحماية من التيار الزائد والجهد الزائد - لضمان التشغيل المستقر للمعدات. تقبل لوحة JPDF مدخلات طاقة احتياطية بجهد 125 فولت تيار مستمر، وتوزع الطاقة على لوحات الدوائر الأخرى داخل النظام. تعمل وحدة JPDF باستخدام تكوين ناقل تيار مستمر عائم بالنسبة للأرض، بدلاً من نظام التأريض التقليدي. لا يُمكّن هذا التصميم من اكتشاف أعطال التأريض في النظام فحسب، بل يتميز أيضًا بتصنيف جهد 125 فولت تيار مستمر مصنف على أنه غير خطير.

سمات:

• توزيع الطاقة

يوزع جهد التيار المستمر المدخل على أحمال متعددة.

• حماية من التيار الزائد

يمنع تلف الأحمال الناتج عن التيار الزائد.

• حماية من زيادة الجهد

يمنع تلف الأحمال الناتج عن الجهد الزائد.

• حماية من قصر الدائرة

يمنع حدوث أضرار ناتجة عن أعطال قصر الدائرة.

• الحماية من العزل

يوفر عزلاً كهربائياً لتعزيز سلامة النظام.

• قدرات الاتصال

قد يدعم بروتوكولات اتصال متنوعة (مثل Modbus RTU و DNP3) لتمكين المراقبة والتحكم عن بعد.

تحديد
الموديل: IS200JPDFG1A / IS200JPDFG1AED
توافق النظام: سلسلة التحكم GE Mark VIe
جهد الإدخال: 28 فولت تيار مستمر / 125 فولت تيار مستمر (قابل للتكوين)
جهد الخرج: طاقة التحكم الموزعة (DCP)
وظائف المراقبة: مستشعرات الجهد ودرجة الحرارة المدمجة
دوائر الإخراج: مخارج متعددة محمية بواسطة صمامات أو قواطع دوائر
الكفاءة: > 80%
درجة حرارة التشغيل: من 0 درجة مئوية إلى 50 درجة مئوية
الأبعاد: تختلف باختلاف شكل الجهاز
الشهادات: شهادات UL وCE وغيرها من شهادات السلامة

الأسئلة الشائعة:

1. ما هو IS200JPDFG1A؟
IS200JPDFG1A عبارة عن لوحة توزيع طاقة طورتها شركة جنرال إلكتريك.

2. ما الفرق بين إصداري G1A و G1AED؟
يشير اللاحقة "ED" عادةً إلى مراجعة محددة للرسم الهندسي أو تحديث مكون مثبت في المصنع، لكنها تظل متوافقة وظيفيًا.

3. كيف تقوم هذه الوحدة بالإبلاغ عن انقطاعات التيار الكهربائي إلى وحدة التحكم؟
يستخدم إشارات التغذية الراجعة المرسلة عبر العمود الفقري للنظام، مما يسمح لوحدة التحكم Mark VIe بتشغيل الإنذارات في حالة فقدان دائرة فرعية للطاقة.

4. هل يمكن استبدال الصمامات الموجودة على هذه اللوحة في الموقع؟
نعم، تم تصميم اللوحة بحوامل صمامات يسهل الوصول إليها للسماح بالصيانة السريعة أثناء عمليات فحص النظام.

رابط ورقة البيانات:

وحدة توزيع الطاقة المستمرة GE Mark VIe IS200JPDFG1AED ملف PDF ورقة البيانات
