لوحة إنهاء الحماية IS200TPROH1CBB من جنرال إلكتريك

وصف:

وحدة IS200TPROH1BCB هي وحدة طرفية للحماية في حالات الطوارئ، صُممت وصُنعت من قِبل شركة جنرال إلكتريك (GE). تنتمي هذه الوحدة إلى سلسلة Mark V، وتُستخدم بشكل أساسي في نظام التحكم في التوربينات Speedtronic من GE. وكجزء من نظام حماية مستقل وتلقائي من السرعة الزائدة والتزامن في حالات الطوارئ، تُرسل وحدة TPRO إشارات السرعة ودرجة الحرارة وجهد المولد وجهد ناقل البيانات إلى وحدة VPRO.

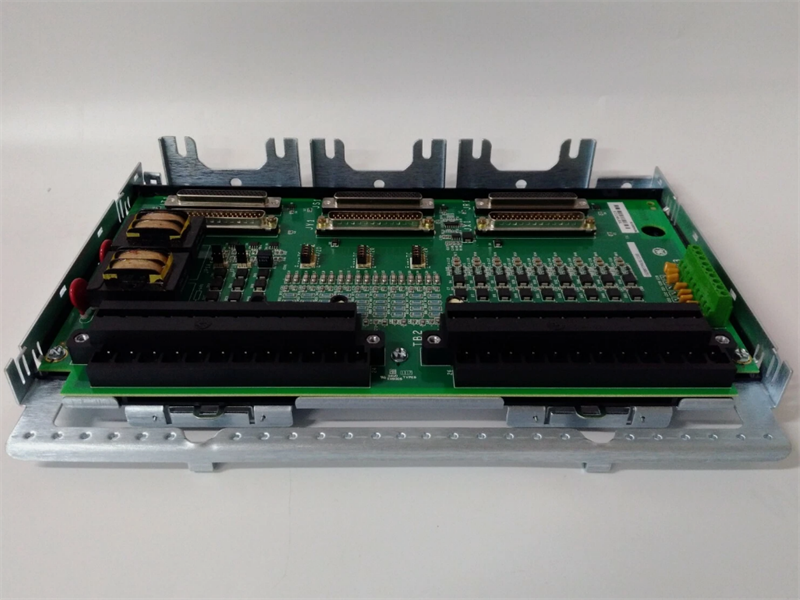

لوحة الدائرة الكهربائية IS200TPROH1BCB مستطيلة الشكل. تشمل أبرز مكوناتها كتلتين طرفيتين ومرحلتين أو موصلين. الكتلتان الطرفيتان سوداوان وكبيرتان نسبيًا، ومرتبتان عموديًا على طول الحافة اليسرى للوحة.

يُعدّ كل من IS200TPROH1BCB والمكونات الأخرى في سلسلة Mark VI جزءًا من عائلة Mark الأكبر بكثير من أجهزة التحكم في التوربينات.

سمات:

• توزيع الطاقة

يوزع جهد التيار المستمر المدخل على أحمال متعددة.

• حماية من التيار الزائد

يمنع تلف الأحمال الناتج عن التيار الزائد.

• حماية من زيادة الجهد

يمنع تلف الأحمال الناتج عن الجهد الزائد.

• حماية من قصر الدائرة

يمنع حدوث أضرار ناتجة عن أعطال قصر الدائرة.

• الحماية من العزل

يوفر عزلاً كهربائياً لتعزيز سلامة النظام.

• قدرات الاتصال

قد يدعم بروتوكولات اتصال متنوعة (مثل Modbus RTU و DNP3) لتمكين المراقبة والتحكم عن بعد.

تحديد
رقم القطعة: IS200TPROH1CBB
السلسلة: مارك 6
نوع اللوحة: لوحة طرفية للحماية من الطوارئ
عدد قنوات الإدخال: 9
جهد مصدر الطاقة: 28 فولت تيار مستمر
نطاق معدل نبضات وحدة المعالجة المركزية: 2 هرتز
حساسية دائرة إدخال وحدة المعالجة المركزية: 27 مللي فولت
أقصى مقاومة للرصاص: 15 كحد أقصى
دقة التزامن: +1 نانوثانية
تردد الساعة: يصل إلى 200 ميجاهرتز
نطاق درجة حرارة التشغيل: من 30 درجة مئوية إلى +65 درجة مئوية

الأسئلة الشائعة:

1. ما هي وظيفة جهاز IS200TPROH1B؟
تُعد لوحة IS200TPROH1B لوحة طرفية مسؤولة بشكل أساسي عن تنفيذ وظائف الحماية في حالات الطوارئ.

2. لأي نوع من أنظمة العلامات تم تصميم IS200TPROH1B؟
تم تصميم IS200TPROH1B خصيصًا لنظام Mark VIe.

3. كيف يساعد جهاز TPRO في حماية التوربين؟
بالإضافة إلى توفير إشارات السرعة، يوفر جهاز TPRO إشارات المولد لتمكين حماية فحص التزامن الاحتياطي؛ علاوة على ذلك، فإنه يوفر ثلاثة مداخل تيار تناظرية وتسعة مداخل حرارية لحماية العادم من ارتفاع درجة الحرارة.

4. كم عدد مستشعرات السرعة التي يستخدمها هذا النظام؟
يستخدم النظام ستة مستشعرات سرعة التردد السلبي: ثلاثة منها تتم مراقبتها بواسطة وحدة التحكم للتحكم في السرعة والحماية الأساسية من السرعة الزائدة، بينما يتم توصيل الثلاثة الأخرى بـ VPRO لتوفير وظائف حماية إضافية.

5. ما هو البديل للنسخة ذات النمط الحاجز من IS200TPROH1B؟
أما البديل فهو إصدار "H2"، الذي يستخدم كتل طرفية على الطراز الأوروبي.

رابط ورقة البيانات:

لوحة إنهاء الحماية IS200TPROH1CBB من جنرال إلكتريك ملف PDF ورقة البيانات
