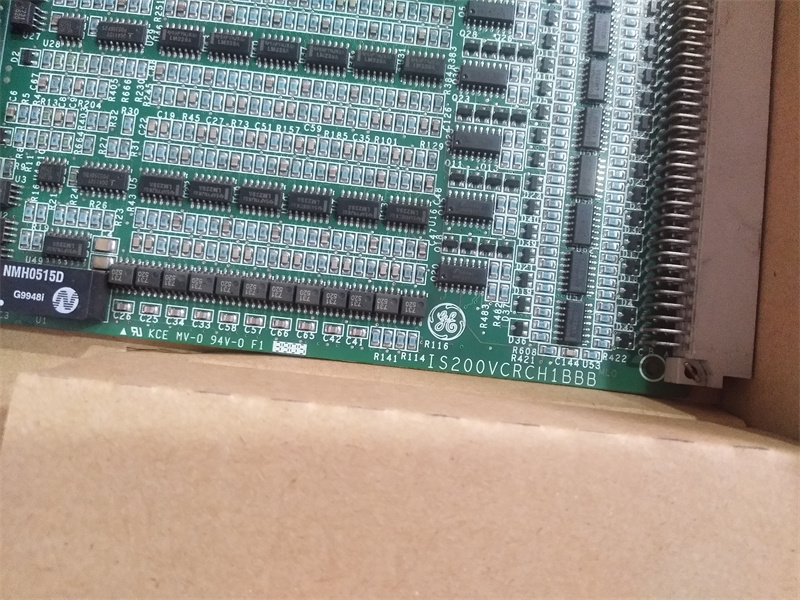

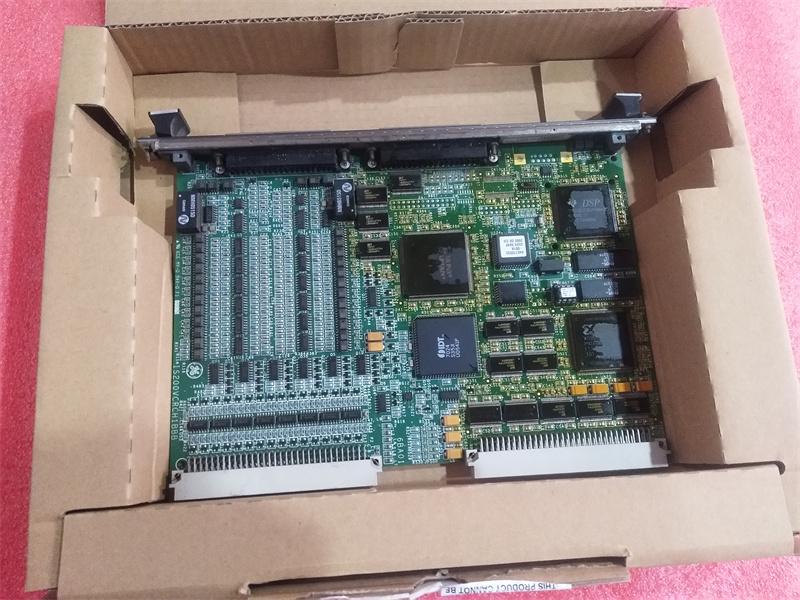

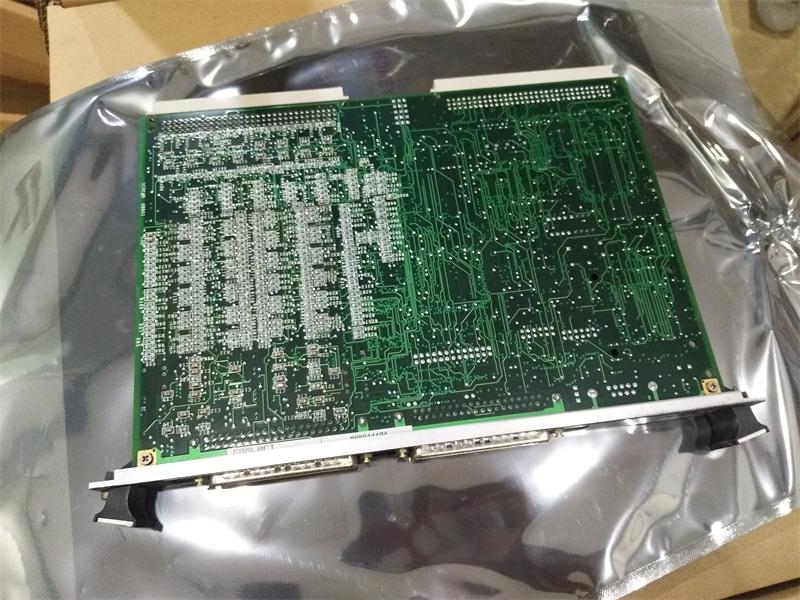

IS200VCRCH1B GE MKVI، بطاقة إدخال/إخراج التتابع

وصف:

IS200VCRCH1B هو أحد مكونات لوحة GE Mark VI. يُعد MKVI جزءًا من عائلة Speedtronic لأنظمة إدارة توربينات الغاز والبخار، التي طورتها وحسّنتها شركة جنرال إلكتريك منذ إصدار Mark I في ستينيات القرن الماضي. يُعد MKVI خامس نظام إدارة في سلسلة Speedtronic، ويتميز بثلاثة عناصر تحكم احتياطية لجميع معلمات الحماية والضوابط الحرجة، بالإضافة إلى آليات تحكم متقدمة لحماية ومراقبة نظام التوربين.

تعمل لوحة IS200VCRCH1B كلوحة إدخال/إخراج منفصلة. وهي لوحة أحادية الفتحة، بنفس وظائف لوحة VCCC، ولكنها لا تتضمن لوحة فرعية، مما يقلل من مساحة الرف. مع ذلك، نظرًا لأن مخرجات التتابع لهذه اللوحة تستخدم منافذ J3/J4 على رف VME، يجب وضع الكابلات على اللوحة الأمامية. إذا لم يكن ذلك مناسبًا، فاستخدم لوحة VCCC بدلًا من لوحة PCB VCRC.

مدخلات الاتصال
تم توصيل لوحة طرفية لإدخال التلامس (TBCI) لأول ٢٤ مدخلاً جافاً؛ بينما يلزم وجود لوحة طرفية ثانية للمدخلات من ٢٥ إلى ٤٨. تُزوّد نقاط التلامس بتيار مستمر. تتصل لوحة الطرفية بحامل VME الذي يضم لوحة معالج VCCC بواسطة كابلات مزودة بمقابس مصبوبة. بالنسبة للمدخلات التي تراقب متغيرات التوربينات المهمة، تتوفر خاصية المسح والتسجيل عالي السرعة بمعدل ١ مللي ثانية في الثانية. يُبلغ مسجل تسلسل الأحداث (SOE) عن اهتزازات التلامس وعرض النبضات حتى ٦ مللي ثانية، بالإضافة إلى جميع فتحات وإغلاقات نقاط التلامس بدقة زمنية تبلغ ١ مللي ثانية.

مخرجات التتابع
يُخزَّن اثني عشر مرحلًا مغناطيسيًا قابلًا للتوصيل في TRLYH1B. يمكن استخدام وصلات التوصيل لضبط دوائر المرحلات الست الأولى لتشغيل ملفات لولبية خارجية أو مخارج تلامس من النوع C الجاف. لتوفير طاقة الملف اللولبي الميداني، يمكن توفير مصدر تيار مستمر قياسي 125 فولت أو تيار متردد 115 فولت، بالإضافة إلى مصدر تيار مستمر اختياري 24 فولت، مع صمامات اختيارية فردية من وصلات التوصيل وكتم صوت مدمج. تحتوي المرحلات الخمسة التالية (7-11) على ملامسات من النوع C منفصلة غير مُزوَّدة بالطاقة. يُستخدم ملامس من النوع C معزول على المخرج 12 لتطبيقات مُحددة مثل محولات الإشعال.

خيار VCRC
لوحة VCRC معادلة وظيفيًا للوحة VCCC، إلا أنها لا تتطلب سوى منفذ VME واحد لعدم الحاجة إلى لوحة فرعية. تُستقبل مدخلات تلامس لوحات TBCI عبر منفذي اللوحة الأمامية، J33 وJ44. وكما هو الحال مع VCCC، تتصل مخرجات التتابع على TRLY بمنفذي J3 وJ4 على رف VME. يمكن استخدام VCCC بدلًا من وضع الكابل على اللوحة الأمامية إذا لم يكن ذلك مرغوبًا.

تركيب لوحة IS200VCRCH1B
قم بإيقاف تشغيل رف المعالج الخاص بـ VME I/O.
لتثبيت موصلات الحافة، قم بإدخال لوحة VCCC ثم ادفع الرافعتين العلوية والسفلية بيديك.
قم بربط البراغي الأسيرة الموجودة في الجزء العلوي والسفلي من اللوحة الأمامية.
قم بتشغيل رف VME وانظر إلى أضواء التشخيص الموجودة على اللوحة الأمامية.
عمليات لوحة IS200VCRCH1B
يتم أخذ عينات من جهد الدخل في وحدة التحكم في التلامس (VCCC) بمعدل إطارات لوظائف التحكم، وبزمن 1 مللي ثانية لتقارير SOE بعد مرورها عبر العوازل الضوئية. تُرسل الإشارات إلى وحدة التحكم في التلامس (VCMI) عبر اللوحة الخلفية لوحدة التحكم في التلامس (VME). تستقبل وحدة التحكم هذه الإشارات بعد ذلك من وحدة التحكم في التلامس. يوضح الشكل التالي معالجة مدخلات التلامس الجاف. تُغذى مدخلات التلامس الجاف بمصدر تيار مستمر عائم بجهد 125 فولت (100-145 فولت).
تتحكم المرشحات الموجودة على كل مدخل في زيادة التيار الكهربائي وتقلل من الضوضاء عالية التردد بالقرب من مخرج الإشارة. يُستخدم مرشح بزمن انتقال 4 مللي ثانية لتصفية الضوضاء وارتداد التلامس. عند إثارة تيار مستمر 125 فولت، يكون رفض جهد التيار المتردد (50/60 هرتز) 60 فولت جذر متوسط مربع.
في تطبيقات TMR، تُوفر المقابس JR1 وJS1 وJT1 جهد دخل التلامس لثلاثة رفوف لوحات VME R وS وT. تُصوّت لوحة VCMI لكل رف تحكم على النتائج بعد تحليل وحدات التحكم في VCCC الثلاثة للإشارات. تُنقل إشارات التحكم في التتابع وجهد التغذية الراجعة للمراقبة بين VCCC وTRLY عبر الكابلات.
تُركّب لوحة الترحيل مع مُشغّلات الترحيل، والفيوزات، والوصلات. TRLY و DRLY و SRLY هي بعضٌ من أنواع لوحات الترحيل المختلفة التي يُمكن تشغيلها. تسمح ميزات الأمان في مُخرَجات الترحيل للمُدخلات بالتصويت لفصل الطاقة عن الترحيلات المُقابلة عند فصل الكابل. كما تُفصل الطاقة عن الترحيلات في حال انقطاع الاتصال بلوحة VME المُتصلة.
