IS215VPROH1B GE MKVI، وحدة حماية VME (سعة عالية)

رقم الصنف.:
IS215VPROH1B
دفع:
T/T
سعر السوق:
$9250
أصل المنتج:
U.S.A.
ميناء الشحن:
Xiamen
المهلة:
5-7 days
الأسهم السلع:
2
وزن المنتج:
3.6 kg

التحقيق الآن

مقدمة المنتج

تصنيع	جنرال إلكتريك
نموذج	IS215VPROH1B
رقم PN	IS215VPROH1B
الكتالوج	مكفي
وصف	وحدة حماية VME
أصل	الولايات المتحدة الأمريكية
رمز النظام المنسق	85389091
البعد	28188 (سم)
وزن	3.6 كجم

وصف:

IS215VPROH1B وحدة مُصنّعة لنظام Mark VI. Mark VI هو نظام إدارة توربينات غازية/بخارية من سلسلة Speedtronic، التي طورتها شركة جنرال إلكتريك لأكثر من ثلاثين عامًا مع التركيز على إنشاء أنظمة موثوقة وفعالة. تُعد سلسلة أنظمة التحكم في التوربينات Mark VI الأكبر لجهاز IS215VPROH1B هذه إحدى سلاسل منتجات GE Mark المُطوّرة بالكامل والتي تستخدم تقنية نظام التحكم Speedtronic الحاصلة على براءة اختراع. سلسلة Mark VI التي ينتمي إليها جهاز IS215VPROH1B، كما يتضح من اسمها الكامل الممتد أعلاه، لديها مجموعة من التطبيقات المُخصصة لأنظمة التحكم والإدارة الخاصة بمجموعات المحركات الآلية الشائعة لتوربينات الرياح والغاز والبخار المتوافقة مع جنرال إلكتريك. إن جهاز مجموعة الحماية من الطوارئ IS215VPROH1B من سلسلة Mark VI هو ترقية وظيفية إلى حد كبير من المعيار الصناعي السابق لسلسلة Mark V، حيث أضاف التطبيق الوظيفي المحتمل لتوربينات الرياح القائمة على الطاقة البديلة إلى التطبيقات الأولية القائمة على توربينات الغاز والبخار التي شوهدت في سلسلة Mark V السابقة.

الوصف الوظيفي

تؤدي لوحة VPRO في وحدة الحماية P وظيفة فصل الطوارئ. يمكن توصيل ما يصل إلى ثلاثة ملفات لولبية فصل بين لوحتي طرفي TREG وTRPG.
يُزوّد TREG الجانب الموجب من جهد ١٢٥ فولت تيار مستمر للملفات اللولبية، بينما يُزوّد TRPG الجانب السالب. كلتا اللوحتين قادرتان على تشغيل التوربين.
يوفر VPRO حماية طارئة من السرعة الزائدة، بالإضافة إلى وظائف إيقاف طارئة. وهو مسؤول عن مرحلات TREG الاثني عشر، تسعة منها تُشكل ثلاث مجموعات من ثلاثة للتحكم في ملفات الإيقاف الثلاثة. تم استبدال VPROH1A بمكافئه الوظيفي VPROH1B. يدعم كل من VPROH1A وVPROH1B لوحة TREG ثانية تعمل بموصل VPRO J4.

تثبيت
لتثبيت لوحة VPRO

قم بإيقاف تشغيل رف معالج VME I/O.
قم بإدخال لوحة VPRO واستخدم يديك لدفع الرافعتين العلوية والسفلية لتثبيت موصلات الحافة.
قم بربط البراغي الأسيرة الموجودة في الجزء العلوي والسفلي من اللوحة الأمامية.
قم بتشغيل رف VME وتحقق من أضواء التشخيص الموجودة في الجزء العلوي من اللوحة الأمامية

يتم توصيل الكابلات بلوحات طرفية TPRO وTREG عبر موصلات اللوحة الأمامية لجهاز VPRO J3 وJ4 وJ5 وJ6. لتثبيت الكابلات، تُستخدم موصلات مزلاج. موصل J7 هو موصل طاقة تيار مستمر 125 فولت. راجع قسم التشخيص في هذه الوثيقة لمزيد من المعلومات. قد تحتاج إلى تحديث برنامج VPRO الثابت إلى أحدث إصدار.

تشغيل IS215VPROH1B
الغرض الرئيسي من وحدة الحماية هو حماية التوربين من السرعة الزائدة الطارئة (EOS) باستخدام ثلاث لوحات VPRO. تحتوي VPRO أيضًا على حماية احتياطية للتحقق من المزامنة، وثلاثة مداخل تيار تناظرية، وتسعة مداخل حرارية، وهي مصممة بشكل أساسي لحماية عادم التوربينات الغازية من ارتفاع درجة الحرارة.
بفضل ثلاث لوحات VPRO منفصلة تمامًا ومستقلة، وهي R8 وS8 وT8، تكون وحدة الحماية دائمًا ثلاثية التكرار (كانت تُسمى في الأصل X وY وZ). أثناء تشغيل التوربين، يمكن إيقاف تشغيل أيٍّ من هذه اللوحات واستبدالها دون تعريض نظام الحماية للخطر.
تحتوي كل لوحة على واجهة إدخال/إخراج خاصة بها، ومعالج، ومصدر طاقة، واتصالات إيثرنت مع وحدة التحكم (IONet). تتيح هذه الاتصالات لوحدة التحكم إرسال أوامر اختبار إلى وحدة الحماية، ومراقبة تشخيصات نظام EOS في وحدة التحكم وواجهة التشغيل.
لوحة VPRO، التي تُعدّ قلب النظام، هي المكان الذي تتم فيه الاتصالات. تحتوي لوحة VPRO على واجهة VME للبرمجة والاختبار في حامل VME؛ ومع ذلك، عند توصيلها بوحدة الحماية، تُصبح اللوحة الخلفية مُحيّدة، مما يُزيل أي تواصل بين الأقسام الثلاثة المستقلة.

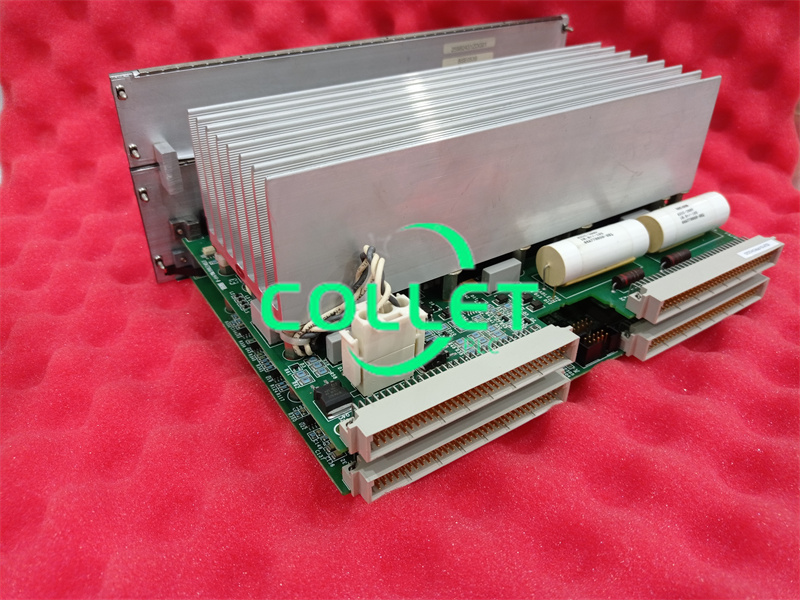

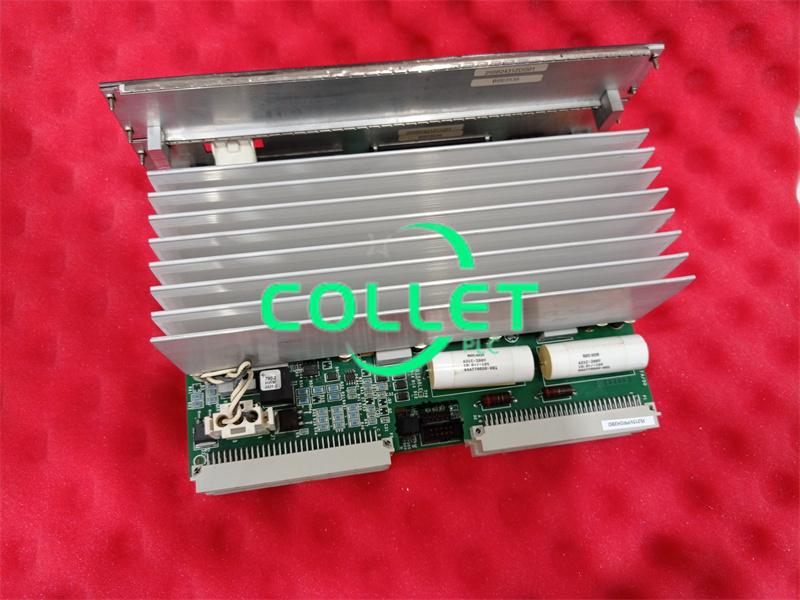

تعمل لوحة IS215VPROH1B كوحدة حماية توربينية طارئة. توفر هذه اللوحة كشفًا لاختلاف السرعة وحماية احتياطية للتحقق من التزامن. تقبل اللوحة مدخلات حرارية وتناظرية. تحتوي هذه الوحدة على لوحتي دوائر كهربائية مركّبتين إحداهما فوق الأخرى. اللوحة العلوية هي لوحة IS200VPRW، تُثبّت على اللوحة السفلية عبر أربع وصلات لولبية ملولبة في حوامل. تحتوي اللوحة على دوائر متكاملة، ومحول، وعدة ترانزستورات، بالإضافة إلى مقاومات ومكثفات وثنائيات. تشمل المكثفات تلك المصنوعة من بوليستر فينيل. أحيانًا تُصنع المقاومات من مادة كربونية مركبة. تحتوي اللوحة على عدة ملفات محثّات والعديد من الموصلات، بما في ذلك المقابس. يوجد مشتت حراري على الجانب الأمامي الأيمن. في الواقع، لا يعد هذا التجميع المعياري IS215VPROH1B المنتج الأصلي للوظيفة المقصودة المصنعة لسلسلة Mark VI، حيث يجب أن تكون وحدة حماية التوربينات الطارئة الأصلية IS215VPROH1 على وجه الخصوص لا تستخدم مراجعة المنتج الوظيفية الفريدة المصنفة B لهذا المنتج IS215VPROH1B.

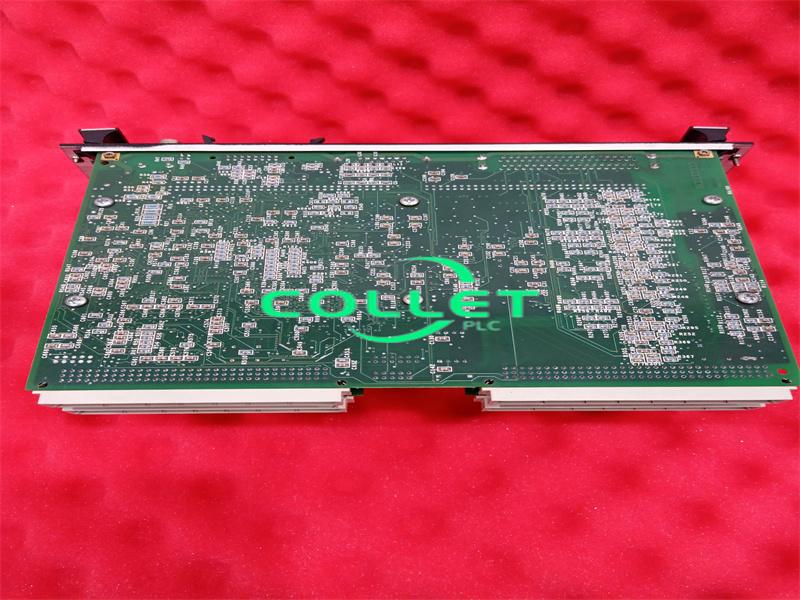

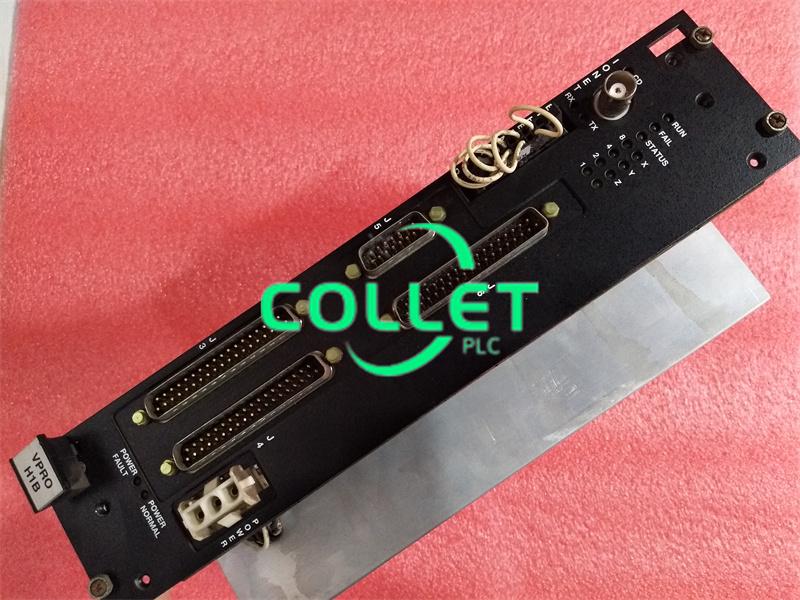

تحتوي اللوحة السفلية لجهاز IS215VPROH1B على لوحين خلفيين، وتحتوي على مكثفات ومقاومات ودوائر متكاملة متعددة، بما في ذلك رقائق متذبذبة. وُضعت حواجز للوحة العلوية بالقرب من حوافها. يتحكم جهاز IS215VPROH1B في ملفات التعثر اللولبية من خلال لوحة TREG. ويُستخدم برنامج تطبيقي داخل وحدة التحكم لبدء اختبارات ملفات التعثر اللولبية هذه، ويمكن أيضًا تشغيلها يدويًا. صُممت وحدة IS215VPROH1B بلوحة أمامية. تحتوي هذه اللوحة على مؤشرات LED، ومفتاح تشغيل، وموصلات كابلات، وموصلات إيثرنت. تتصل هذه اللوحة باللوحات باستخدام براغي. يمكن الاطلاع على مزيد من المعلومات حول هذه الوحدة من خلال منشورات الشركة المصنعة الأصلية للمعدات. على الرغم من أن تجميع المنتج المعياري IS215VPROH1B يتميز بلوحة أمامية مزدوجة العرض، إلا أن هذا الجهاز لا يزال يُعتد به في تركيب مجموعة تركيب حامل VME القياسي لسلسلة Mark VI، نظرًا لتوافق لوحة الدوائر المطبوعة الأساسية لهذا الجهاز. يجب أن يكون كل مكون من مكونات الأجهزة الفردية أو مؤشرات التشخيص LED المرفقة للتحليل على لوحة تركيب حامل VME لمنتج IS215VPROH1B مصحوبًا بملصقات تسمية مطبوعة من المصنع لأغراض تعريف المكونات، كما هو موضح في الصورة.
