بطاقة التحكم في شبكة الإدخال/الإخراج GE MKVI IS215VCMIH1B/IS200VCMIH1B

وصف:

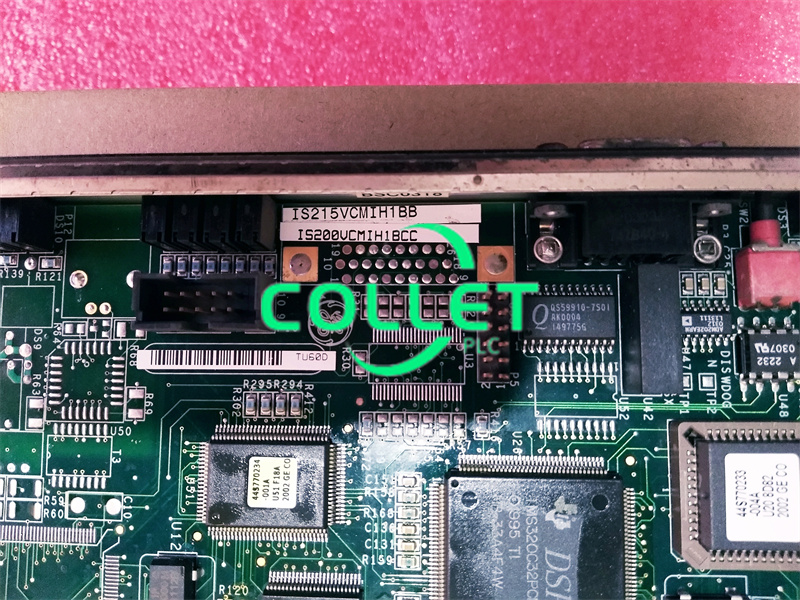

لوحة IS215VCMIH1B، التي طورتها شركة جنرال إلكتريك، هي لوحة تحكم رئيسية لناقل VCMI، مُصنّعة لنظام Mark VI. صُمم نظام Mark VI لإدارة توربينات الغاز/البخار. تُمثّل IS215VCMIH1B واجهة اتصال بين وحدة التحكم ولوحات الإدخال/الإخراج، بالإضافة إلى كونها واجهة اتصال بشبكة التحكم في النظام (IONet). كما تحتفظ IS215VCMIH1B بمعرفات جميع اللوحات في رفّها، بالإضافة إلى معرفات لوحات المحطات الطرفية المتصلة بها.
يحتوي جهاز IS215VCMIH1B على لوحة أمامية متعددة المكونات بفتحة واحدة. توجد ثلاثة مؤشرات LED في أعلى اللوحة الأمامية، تحمل علامات "تشغيل" و"فشل" و"حالة".
تقع هذه المؤشرات فوق زر إعادة الضبط ومنفذ تسلسلي. توجد مجموعة أخرى من مؤشرات LED أسفل المنفذ التسلسلي مباشرةً، تُسمى "وحدة" كمجموعة، و8، 4، 2، و1 بشكل منفصل.
يلي ذلك ثلاثة مؤشرات LED بالأحرف R وS وT، بالإضافة إلى ثلاثة مؤشرات LED بالأحرف TX وRX وCD. بعد ذلك، يوجد منفذ IONet 10Base2. ثلاثة موصلات لولبية تربط اللوحة الأمامية باللوحة.
تحتوي لوحة IS215VCMIH1B على دوائر متكاملة، وترانزستورات، ومكثفات، ومقاومات، وثنائيات. بالقرب من الحافة البعيدة للوحة، توجد خطوط متعددة من خرزات المحث.
على سطح اللوحة، يوجد موصلان رأسيان ولوحتان خلفيتان، بالإضافة إلى موصلات نقطية موصلة. تظهر المكونات المفقودة في أماكن مختلفة على اللوحة؛ ويمكن استخدام هذه المكونات في تعديلات اللوحة.

رابط ورقة البيانات:

ورقة بيانات IS215VCMIH1B/IS200VCMIH1B لشركة جنرال إلكتريك
