IS220PAOCH1A GE Mark Vie - وحدة إخراج تناظرية

وصف:

IS220YDIAS1AK يكون وحدة الإخراج التناظرية ، تم تصنيعها بواسطة شركة GE.
رقم القطعة: IS220PAOCH1A
الشركة المصنعة: جنرال إلكتريك
السلسلة: مارك السادس
نوع المنتج: وحدة إخراج تناظرية
عدد القنوات: ثماني قنوات إخراج حالية
المخرجات التناظرية: 0-20 مللي أمبير، حتى 900 أوم
الدقة: ±0.5% على درجة حرارة تتراوح من -30 إلى 65 درجة مئوية (-22 إلى 149 درجة فهرنهايت)
المقاس: 8.26 سم ارتفاعًا × 4.19 سم عرضًا × 12.1 سم عمقًا (3.25 بوصة × 1.65 بوصة × 4.78 بوصة)
التوفر: متوفر في المخزون
بلد المنشأ: الولايات المتحدة الأمريكية

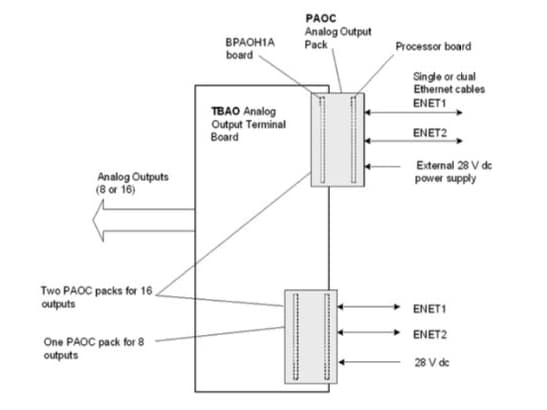

IS220PAOCH1A هو وحدة الإخراج التناظرية صُنعت من قِبل شركة جنرال إلكتريك كجزء من Mark VIe، ويُستخدم في أنظمة إدارة التحكم في توربينات الغاز. يوفر المخرج التناظري (PAOC) واجهة كهربائية تربط شبكة أو شبكتين من شبكات إيثرنت الإدخال/الإخراج ولوحة طرفية للإخراج التناظري. يحتوي PAOC على لوحة معالج BPPx وزوج من لوحات الاستحواذ مُصممين خصيصًا لوظيفة الإخراج التناظري. يوفر PAOC ما يصل إلى ثمانية مخارج أحادية الطور، بجهد 0-20 مللي أمبير، بالإضافة إلى مُحوّل تناظري إلى رقمي لتغذية كل مخرج بالتيار. يعمل موصلا إيثرنت RJ-45 مزدوجان ومدخل طاقة ثلاثي الأطراف كمدخلات لـ PAOC. يتصل موصل لوحة الأطراف المُرتبط مباشرةً بالمخرج عبر موصل DC-37. تُستخدم مؤشرات LED لعرض التشخيصات المرئية.

تثبيت حزمة الإدخال/الإخراج PAOC:

قم بتركيب لوحة الطرفية المحددة بإحكام.
قم بتوصيل حزمة (حزم) I/O PAOC مباشرة بالموصل الموجود على لوحة (لوحات) الطرفية.
باستخدام المسامير اللولبية بجوار منافذ الإيثرنت، ثبّت حزمة (حزم) الإدخال/الإخراج ميكانيكيًا. تُثبّت المسامير في حامل تثبيت مُصمّم خصيصًا للوحة الطرفية.
من المهم وضع الحامل بحيث لا يتعرض موصل DC-37 الذي يربط بين مجموعة الإدخال/الإخراج ولوحة الطرفية لقوى زاوية قائمة. خلال عمر المنتج، يجب إجراء التعديل مرة واحدة فقط.
حسب إعداد الجهاز، وصّل سلك إيثرنت واحدًا أو سلكين. سيعمل أيٌّ من المنفذين مع وحدة الإدخال/الإخراج. عند استخدام توصيلات مزدوجة، من المعتاد ربط ENET1 بالشبكة المتصلة بوحدة التحكم R.
وصّل الموصل الموجود على جانب وحدة التحكم الرئيسية (PAOC) لتزويد وحدة الإدخال/الإخراج بالطاقة. ولأن وحدة الإدخال/الإخراج تتميز بخاصية بدء التشغيل السلس التي تنظم تدفق التيار عند استخدام الطاقة، فليس من الضروري فصل الطاقة قبل توصيل الكابل.
إذا لزم الأمر، قم بإعداد حزمة الإدخال/الإخراج باستخدام برنامج ToolboxST*. اضغط على F1 لفتح قائمة تعليمات محرر المكونات.

الأسئلة الشائعة:

1. هل المنتجات وحدات OEM أصلية؟
لقد تم اعتماد هذه العناصر من قبل مراقبة الجودة WOC باعتبارها وحدات OEM أصلية تم الحصول عليها من خلال قنوات OEM أو جهات خارجية مستقلة.

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

3. ما هي وحدة الإدخال/الإخراج؟
وحدة الإدخال/الإخراج عبارة عن مكون يتعامل مع المهام الخاصة بالواجهة لتوصيل وحدة المعالجة المركزية ببقية النظام.

رابط ورقة البيانات:

IS220PAOCH1A GE Mark Vie - وحدة إخراج تناظرية ملف بي دي إف ورقة البيانات
