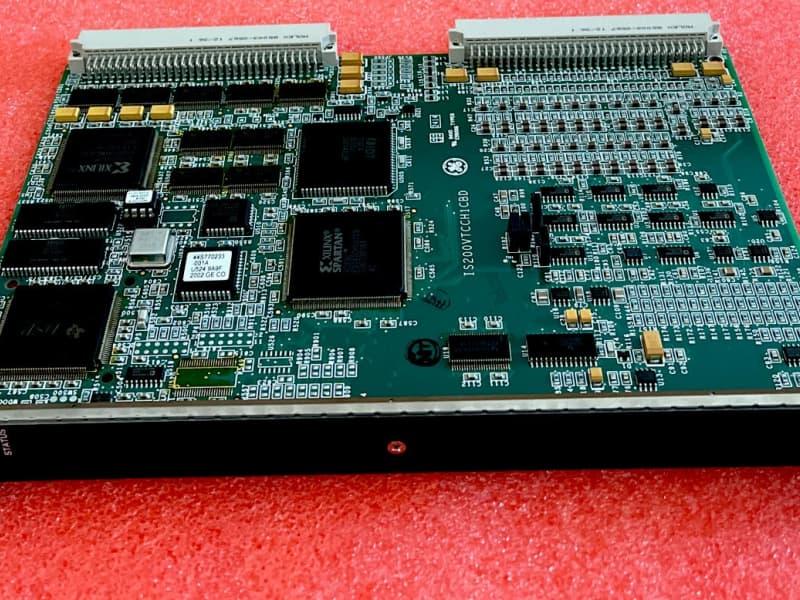

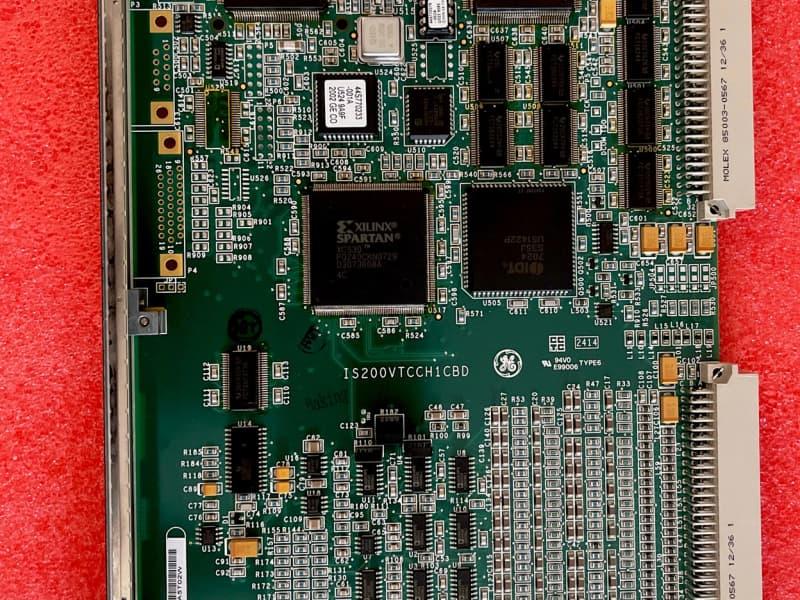

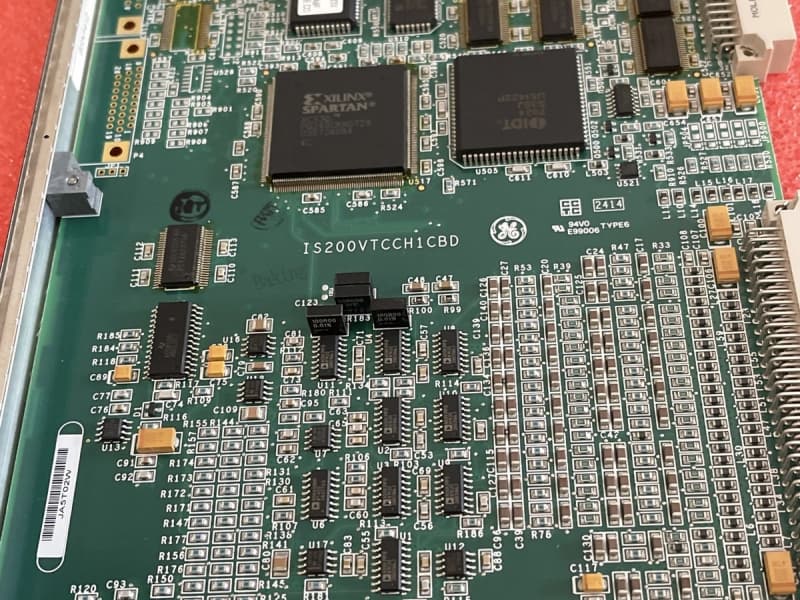

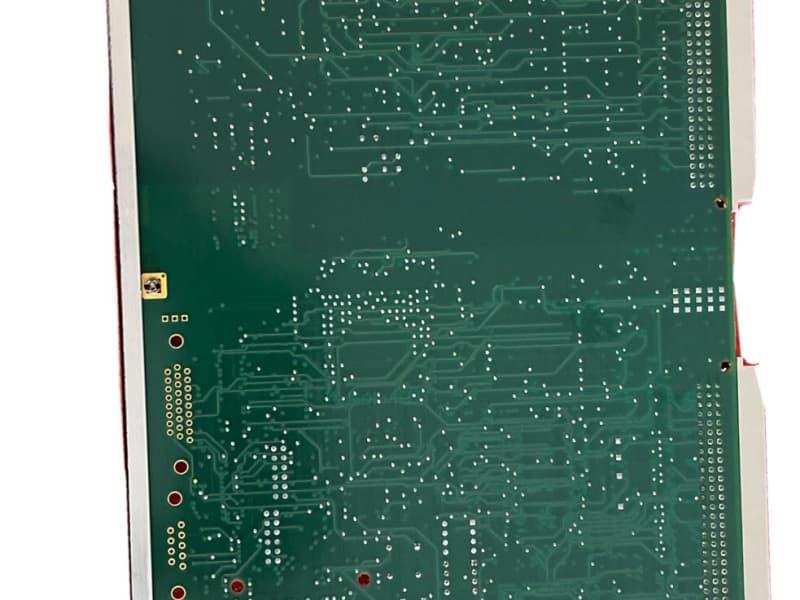

IS200VTCCH1C GE Mark VI - لوحة إدخال ترموكبل

وصف:

IS200VTCCH1C يكون لوحة إدخال الحرارة ، تم تصنيعها بواسطة شركة GE.

IS200VTCCH1C هي لوحة معالج حراري طورتها شركة GE ضمن سلسلة Mark VI. تقبل لوحة معالج الحراري VTCC 24 مدخلًا حراريًا من النوع E، J، K، S، أو T. تتصل هذه المدخلات بكتلتين طرفيتين على لوحة أطراف TBTC. تربط كابلات مزودة بموصلات مصبوبة لوحة الأطراف بحامل VME، الذي يضم لوحة معالج الحراري VTCC. توفر لوحة TBTC التحكم في وضعي التشغيل البسيط (TBTCH1C) والتكرار الثلاثي للوحدات (TMR) (TBTCHIB).

يمكن تأريض أو فصل مدخلات الثرموكبل الأربعة والعشرون في وحدة التحكم بالتوربينات (TBTC). ويمكن وضعها على بُعد يصل إلى 300 متر (984 قدمًا) من خزانة التحكم بالتوربين، وتتمتع بمقاومة كابل ثنائية الاتجاه قصوى تبلغ 450. يوجد نظام كبت للضوضاء عالية التردد، بالإضافة إلى جهازي مرجع للوصلة الباردة على لوحة الطرفيات. يتم تنظيم أنواع الثرموكبل الفردية برمجيًا بواسطة نظام VTCC. لتقليل التأثيرات الضارة على قنوات الإدخال الأخرى، يُحذف أي ترموكبل يُكتشف أنه خارج حدود الأجهزة من المدخلات الممسوحة ضوئيًا.

تقدم شركتنا برامج متعددة لحماية مشترياتك وخفض تكاليفك النهائية. تواصل مع فريقنا اليوم للاستفسار عن الضمانات، وفائض الشراء، واستبدال الرصيد. لا تتوفر أدلة إرشادية أصلية كثيرة على الإنترنت لسلسلة أنظمة التحكم التوربينية Mark VI لجهاز IS200VTCCH1C، مما يجعل الجزء السابق من صفحة المنتج الشخصية IS200VTCCH1C يشبه فحصًا بصريًا دقيقًا للوحة IS200VTCCH1C نفسها. يمكن العثور على مصدر إضافي ممتاز آخر لمعلومات مكونات ومواصفات لوحة IS200VTCCH1C في رقم المنتج الوظيفي IS200VTCCH1C، والذي طورته شركة GE للإشارة بشكل غير مباشر إلى عدد من تفاصيل لوحة IS200VTCCH1C ذات الصلة من خلال سلسلة مميزة من أجزاء التسمية الوظيفية المتتالية. أحد هذه الأجزاء هو علامة سلسلة IS200 ثنائية الوظيفة الأولية، المسؤولة عن تفويض علامة سلسلة IS200 لجهاز IS200VTCCH1C، وهي علامة ثنائية الوظيفة، إذ تصف التجميع الاعتيادي لسلسلة Mark VI لهذا المنتج IS200VTCCH1C، بالإضافة إلى موقع تصنيعه الأصلي في GE. تتضمن بعض تفاصيل IS200VTCCH1C المهمة الأخرى المذكورة هنا ما يلي:

اختصار المنتج الوظيفي VTCC
مجموعة واحدة من سلسلة Mark VI
نمط طلاء PCB المطابق
مراجعة المنتج المصنف C

الأسئلة الشائعة:

1. ما هو نوع إصدار سلسلة Mark VI الذي يمتلكه هذا الجهاز IS200VTCCH1C؟
تستخدم لوحة IS200VTCCH1C هذه منتجًا وظيفيًا مصنفًا بـ C فقط.

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

3. ما هو طلاء PCB المطابق لهذا الجهاز IS200VTCCH1C؟
يعتبر طلاء PCB المطابق لجهاز IS200VTCCH1C عبارة عن طبقة رقيقة من طلاء PCB المطبق كيميائيًا والمتاح للوحة الدائرة الأساسية الكاملة لجهاز IS200VTCCH1C.

رابط ورقة البيانات:

IS200VTCCH1C GE Mark VI - لوحة إدخال ترموكبل ملف بي دي إف ورقة البيانات
