DS200SDCCG5A GE MKV - لوحة التحكم في القيادة

وصف:

DS200SDCCG5A يكون لوحة التحكم في القيادة ، تم تصنيعها بواسطة شركة GE.

DS200SDCCG5A هو بطاقة التحكم في محرك المُثير الرقمي صُنعت وصُممت من قِبل شركة جنرال إلكتريك كجزء من سلسلة EX2000 المستخدمة في أنظمة التحكم في الإثارة. تحتوي بطاقة التحكم في القيادة (SDCC)، وهي لوحة المعالج الرئيسية، على دوائر التحكم الأساسية في EX2000. تتكون من ثلاثة معالجات دقيقة 16 بت ودوائر مُرتبطة بها، متصلة عبر ذاكرة وصول عشوائي (RAM) ثنائية المنفذ. تتضمن دائرة واجهة عامة الأغراض تتصل بلوحات أخرى لتشكيل أنواع مختلفة من أنظمة الإثارة. تتحكم هذه الدائرة في المُثير ووحدات الإدخال/الإخراج الخاصة بالعميل وتُعالجها. كما تُوسّع قدرة المعالجة عبر ذاكرتي وصول عشوائي (RAM) خارجيتين ثنائيتي المنفذ. (في تطبيقات TC2000، تُستخدم دائرة الواجهة وثلاثة معالجات دقيقة أساسية لمهام مُختلفة). المعالجات الأساسية الثلاثة لبطاقة SDCC هي:
متحكم 80C186 (U1) يستخدم كل من الإدخال/الإخراج الرقمي والتناظري ويحتوي على مجموعة متنوعة من الميزات الطرفية المدمجة.

من بين هذه الميزات وحدة تحكم الوصول المباشر للذاكرة (DMA)، والمؤقتات/العدادات، ووحدة تحكم المقاطعة، ومولدات حالة الانتظار، وفك تشفير العناوين لاختيارات الشريحة. يتكون برنامج DCP من واجهات المستخدم، وحلقات التنظيم الخارجية (مثل السرعة والموقع)، والعمليات على مستوى النظام.

معالج للتحكم في المحركات (MCP). متحكم دقيق (U21) مزود بمعالج 80C196، مزود بمدخلات ومخرجات عالية السرعة، ومدخلات ومخرجات تناظرية، ومدخلات ومخرجات رقمية تقليدية، ومؤقت/عدادات، ومؤقت مراقبة. يتكون برنامج MCP من حلقات داخلية، مثل منظمات التيار، وميزات خاصة بالمحركات/التكنولوجيا، مثل التحكم في طور التيار المستمر، والتحكم في حركة التيار المتردد، والاستخدامات العامة للتيار المتردد.

بالنسبة لخوارزميات التحكم في المحركات التي يصعب على وحدة التحكم المركزية (MCP) تنفيذها، يُنفّذ معالج الإشارات الرقمية TMS320C25 (U35) عمليات حسابية مكثفة. فقط عندما يتطلب المحرك طاقة معالجة إضافية، يستخدم SDCC هذا المعالج والمكونات الإلكترونية المُصاحبة له. الأجهزة الوحيدة التي تتصل بها وحدة التحكم المركزية (CMP) هي ذاكرة الوصول العشوائي (RAM) ثنائية المنفذ وذاكرة القراءة فقط القابلة للقراءة فقط (EPROM).

تتكون البرامج المدمجة لبطاقة DS200SDCC من خمس شرائح ذاكرة: أربع وحدات ذاكرة EPROM (U11 وU12 وU22 وU23)

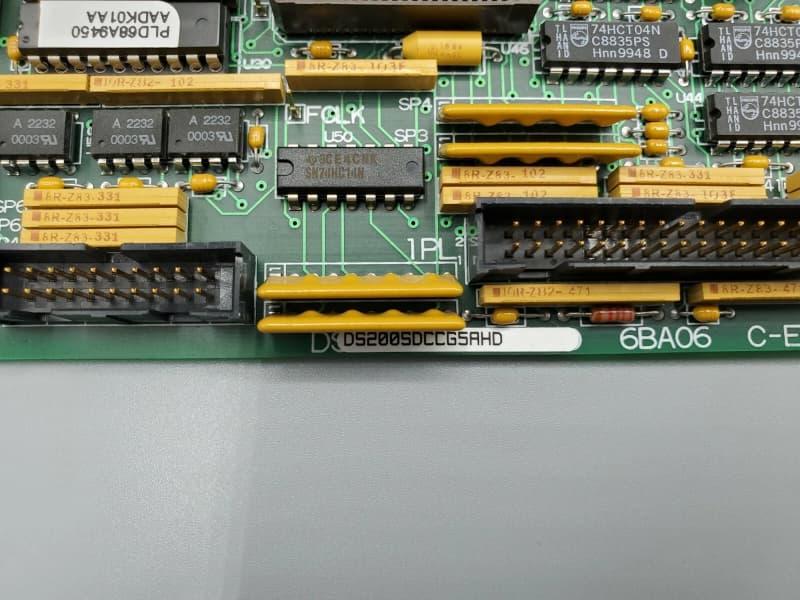

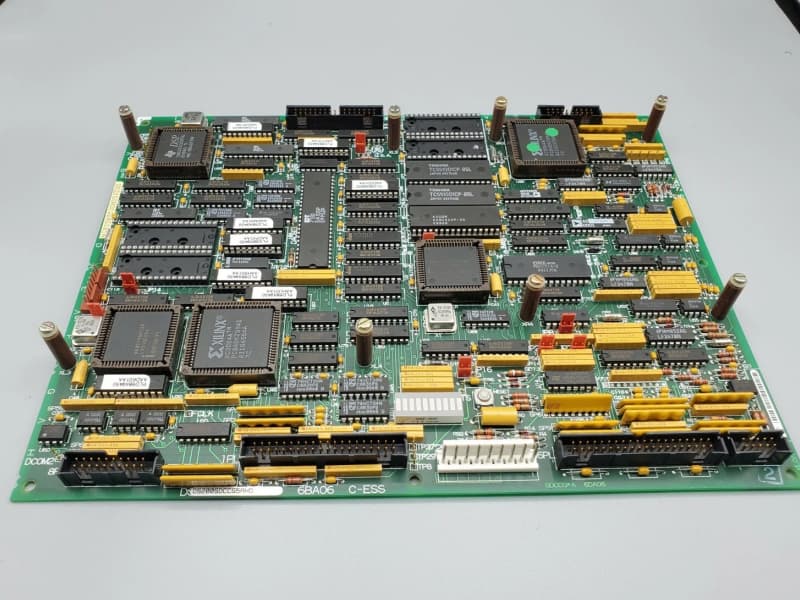

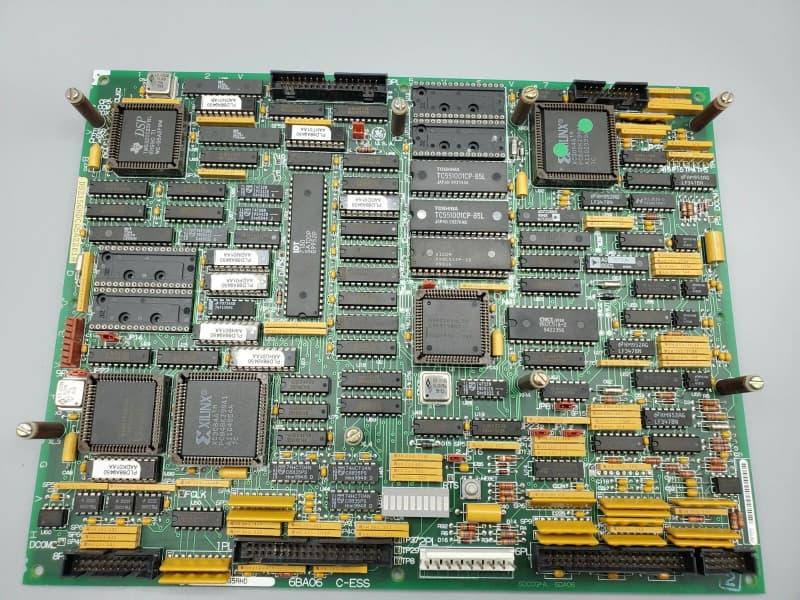

تحتوي لوحة DS200SDCCG5A المعروضة هنا أيضًا على موصلات وحوامل توصيل لبطاقات المساعدة المتوفرة في سلسلة Mark V. يمكنك تثبيت هذه البطاقات باستخدام براغي مثبتة في الحوامل، ثم توصيل كابل من البطاقة المساعدة باللوحة. تتيح لك هذه البطاقات الاتصال بشبكة محلية، أو تعزيز قدرات معالجة الإشارات الخاصة باللوحة. وأخيرًا، تحتوي لوحة التحكم في محرك الأقراص DS200SDCCG5A هذه على وصلات توصيل مُعدّة لتكوين اللوحة، مع العلم أن هذه الوصلات مُعدّة في المصنع، ولا يجب تحريك أي منها لتغيير أداء اللوحة. قبل اتخاذ قرار الشراء النهائي لبطاقة التحكم في محرك الأقراص DS200SDCCG5A، من المهم إدراك حالة لوحة الدوائر المطبوعة DS200SDCCG5A هذه كبطاقة تحكم في محرك الأقراص مُعدّلة سابقًا.

الأسئلة الشائعة:

1. هل المنتجات وحدات OEM أصلية؟
لقد تم اعتماد هذه العناصر من قبل مراقبة الجودة WOC باعتبارها وحدات OEM أصلية تم الحصول عليها من خلال قنوات OEM أو جهات خارجية مستقلة.

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

3. ما هي بطاقة التحكم في محرك المثير الرقمي؟
بطاقة التحكم الرقمية بمحرك المُثير هي وحدة إلكترونية متخصصة تلعب دورًا محوريًا في أنظمة التحكم بالتوربينات، وخاصةً في إدارة وتنظيم إثارة المولد. تضمن هذه البطاقة تشغيل المولد بمستويات مثالية من خلال الحفاظ على استقرار الجهد والتحكم في الطاقة التفاعلية. يدمج هذا الجهاز خوارزميات متقدمة وتقنيات رقمية لتعزيز الكفاءة والموثوقية والأداء في أنظمة توليد الطاقة.

رابط ورقة البيانات:

DS200SDCCG5A GE MKV - لوحة التحكم في القيادة ملف بي دي إف ورقة البيانات
