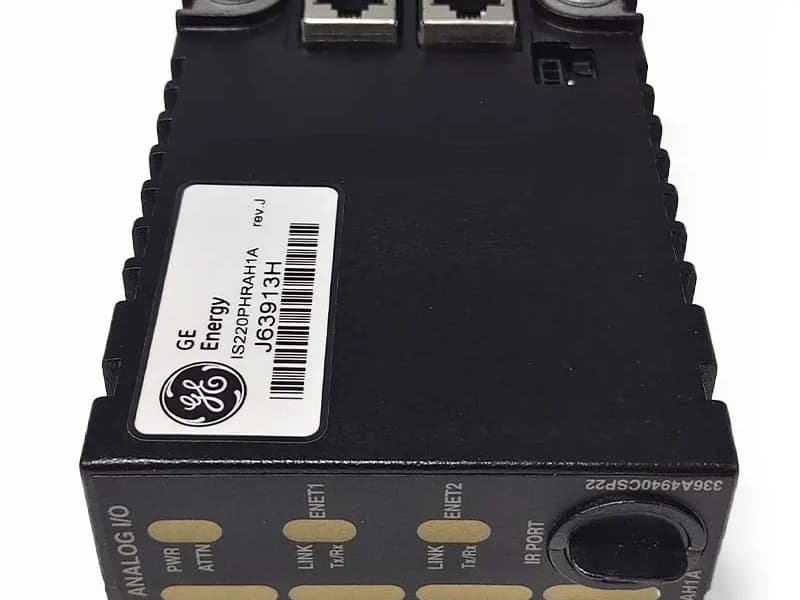

IS220PHRAH1A GE- MKVIe، مجموعة إدخال/إخراج تناظرية HART

وصف:

IS220PHRAH1A يكون مجموعة هارت أنالوج I/O ، تم تصنيعها بواسطة شركة GE.

IS220PHRAH1A ، REV D هو إصدار D منقح لوحدة الإدخال/الإخراج التناظرية التي تنتجها شركة جنرال إلكتريك إنها جزء من نظام التحكم Mark VIe. تُعد حزمة المدخلات/المخرجات التناظرية المُمكّنة بمحول الطاقة عن بُعد القابل للعنونة (HART) (PHRA) واجهةً متعددة الاستخدامات تُسهّل الاتصال بين أجهزة المدخلات/المخرجات التناظرية وشبكة أو شبكتي إدخال/إخراج إيثرنت، خاصةً ضمن أنظمة الإدخال/الإخراج الموزعة Mark VIe.

تتضمن الحزمة لوحة معالج مشتركة بين جميع حزم Mark VIe I/O.

تم دمج لوحة اكتساب، متخصصة لعمليات الإدخال التناظرية، في PHRA لتوفير اكتساب دقيق للبيانات لأنواع مختلفة من الإدخال/الإخراج.

يمكن تكوين المدخلات الثمانية الأولى إما كمدخلات جهد ±5 فولت أو كمدخلات حلقة تيار 4-20 مللي أمبير، مما يسمح بمجموعة من الأجهزة التناظرية.

يمكن تكوين المدخلين الأخيرين إما لمدخلات تيار ±1 مللي أمبير أو 4-20 مللي أمبير، مما يضيف المرونة لأجهزة التيار منخفضة النطاق أو القياسية.

تستخدم مدخلات حلقة التيار مقاومات إنهاء الحمل الموجودة على لوحة التوصيلات. يستشعر جهاز PHRA الجهد عبر هذه المقاومات، مما يتيح قياس التيار بدقة.

يدعم PHRA مخرجين لحلقة تيار 4-20 مللي أمبير، مما يجعله مناسبًا لتطبيقات التحكم القياسية التي تتطلب إشارات خرج تناظرية.

عند ضبطها على وضع 4-20 مللي أمبير، تكون حزمة PHRA قادرة على إجراء اتصالات HART. يمكنها نقل رسائل HART، مما يُسهّل الاتصال بين الأجهزة الميدانية المُزوّدة بـ HART ونظام إدارة الأصول (AMS).

يمكن توصيل الأجهزة الميدانية الممكّنة بتقنية HART، مثل أجهزة الاستشعار الذكية وأجهزة الإرسال، بأي من قنوات الإدخال أو الإخراج التناظرية المتاحة، مما يتيح التشخيص المتقدم ومعالجة البيانات من خلال نظام AMS.

الأسئلة الشائعة:

1. هل المنتجات وحدات OEM أصلية؟
لقد تم اعتماد هذه العناصر من قبل مراقبة الجودة WOC باعتبارها وحدات OEM أصلية تم الحصول عليها من خلال قنوات OEM أو جهات خارجية مستقلة.

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

3. كيف يتم التحكم في المخرجات التناظرية في PHRA؟
يُدار المخرج بواسطة مُحوِّل رقمي إلى تناظري (DAC) بدقة 14 بت، والذي يُولِّد مرجعًا دقيقًا للتيار لحلقة مُنظِّم التيار. يُوفِّر هذا المُحوِّل عالي الدقة تحكمًا دقيقًا في تيار المخرج.

رابط ورقة البيانات:

IS220PHRAH1A GE- MKVIe، مجموعة إدخال/إخراج تناظرية HART ملف بي دي إف ورقة البيانات
