الشركة المصنعة
|
ABB |
|
الموديل
|

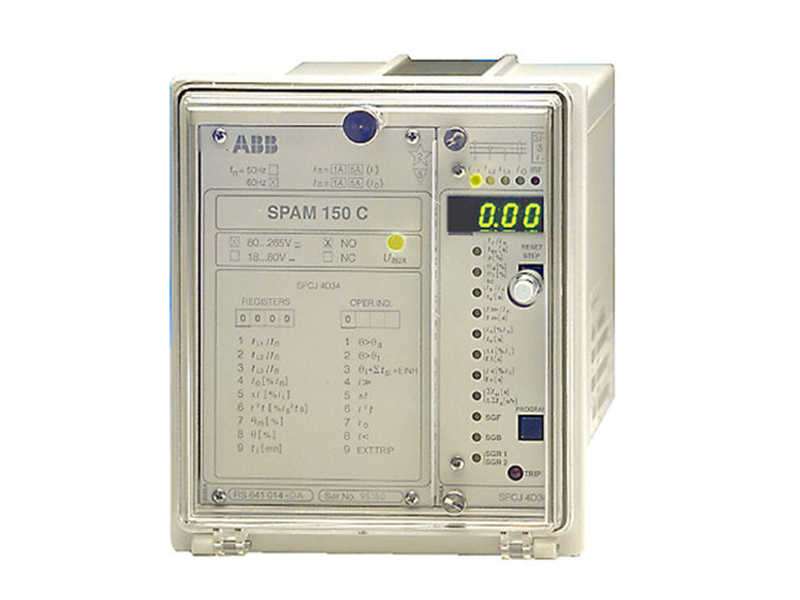

SPAM150C-AA
|
| رقم القطعة |
SPAM150C-AA
|
| كتالوج | قطع غيار |
| الوصف |
مرحل حماية المحرك
|
| المنشأ | السويد (SE) |
| رمز النظام المنسق |
85371098
|
| الأبعاد |
18*18*5 (سم)
|
| الوزن | 3.5 كجم |
الوصف:
تُعد الحماية من الحمل الحراري الزائد، وأعطال التأريض، والتيار الزائد، والجهد الزائد، وعدم توازن الطور من الميزات المهمة التي توفرها المرحلات الوقائية الحديثة. SPAM 150 C هو مرحل متعدد الوظائف لقياس التيار لتوفير الحماية الكاملة لمحركات التيار المتردد. يغطي مجال التطبيق الرئيسي المحركات ثلاثية الطور الكبيرة أو المتوسطة الحجم في جميع أنواع محركات التحكم التقليدية بواسطة الموصلات أو قواطع الدائرة. يتوفر مرحل حماية المحرك بنسختين، إحداهما مزودة بملامس فصل والأخرى مزودة بملامس فصل قاطع
يمكن استخدام هذا المرحل أيضًا لحماية أشياء أخرى، مثل المحولات والمغذيات، التي تتطلب حماية من التيار الزائد أحادي أو ثنائي أو ثلاثي الأطوار و/أو حماية من الحمل الزائد وحماية من أعطال التأريض غير الاتجاهية.
وحدة حماية المحرك متعددة الوظائف المدمجة عبارة عن جهاز ترحيل ثانوي، موصول بمحولات التيار الخاصة بمحرك القيادة المحمي. يتم قياس تيارات الأطوار الثلاثة وتيار المحايد للجهاز المحمي بشكل مستمر. بناءً على هذا القياس، يتم حساب الحالة الحرارية للمحرك والكشف عن أعطال الشبكة. في حالة حدوث عطل، يقوم جهاز الترحيل بإصدار إنذار أو فصل قاطع الدائرة.
الميزات:
- حماية من الحمل الزائد الحراري ثلاثي الأطوار
- حماية من التيار الزائد عالي الضبط مع تشغيل فوري أو مع وقت محدد
- حماية من عدم توازن الطور وحماية أحادية الطور مع خاصية زمنية عكسية
- حماية سريعة التشغيل ضد تسلسل الطور الخاطئ
- حماية حساسة من أعطال التأريض ذات خصائص زمنية محددة
- حماية من التيار المنخفض ذات خصائص زمنية محددة
- طرق متعددة قابلة للاختيار لمراقبة بدء تشغيل المحرك
- الإشراف الذاتي المستمر على الأجهزة والبرامج
- يلبي النطاق الحالي الذي يتم التعامل معه متطلبات محركات ExE من المنطقة 1
المعلمات:
رقم الموديل: SPAM150C-AA
النوع: مرحل التيار الزائد
نطاق جهد التشغيل: 100-480 فولت تيار متردد
أقصى تيار مقنن: 120 أمبير
مستوى الحماية: الفئة ب
تردد التشغيل: حتى 50 هرتز
نقاط تلامس المرحل: SPDT (قطب واحد، رمي مزدوج)
معدل التلامس: 30 أمبير عند 250 فولت تيار متردد
مادة التلامس: إيريديوم فضي
مادة العزل: راتنج بوليستر
التركيب: تركيب على اللوحة
درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: تصل إلى 95% رطوبة نسبية بدون تكثف
شهادات السلامة: UL، CE، CSA
رابط ورقة البيانات:
SPAM150C-AA مرحل حماية المحرك من ABB بصيغة PDF
ورقة البيانات
