التصنيع
|
شركة ABB |
|
نموذج
|

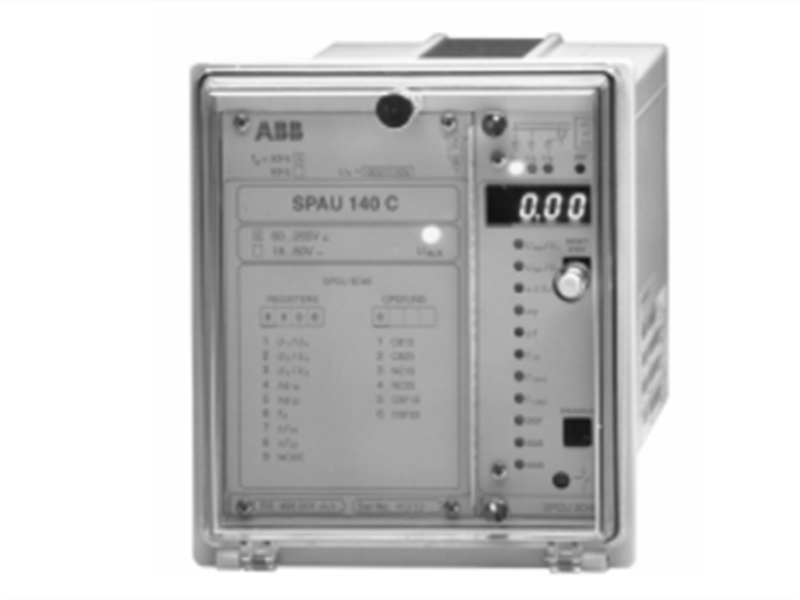

SPAU140C-CA
|
| رقم القطعة |
SPAU140C-CA
|
| الكتالوج | قطع غيار |
| وصف |
مرحل فحص التزامن
|
| أصل | السويد (SE) |
| رمز النظام المنسق |
85371098
|
| الأبعاد |
18*18*5 (سم)
|
| وزن | 3.5 كجم |
وصف:
إن مرحل التحقق المتزامن الرقمي من النوع SPAU 140 C هو مرحل لقياس الجهد مصمم للاستخدام عند توصيل نظامي طاقة معًا.
يمكن استخدام مرحل التحقق المتزامن SPAU 140 C لوظائف التحقق المتزامن ووظائف التحقق من الجهد. تُستخدم وظيفة التحقق المتزامن عند توصيل شبكتين منفصلتين أو قسمين من شبكة متصلة كهربائيًا. أما وظيفة التحقق من الجهد فتُستخدم عند توصيل ناقل/خط غير موصول بقسم مُفعّل من الشبكة. تسمح وظيفة التحقق المتزامن بإغلاق قاطع الدائرة فقط إذا كانت الجهود على جانبي قاطع الدائرة تستوفي الشروط المُحددة مسبقًا من حيث المقدار والطور وفرق التردد.
سمات:
- مرحلتان تشغيليتان متطابقتان تسمحان بفحص شروط إغلاق قاطعي دائرة منفصلين
- وظيفة التحقق من التزامن متاحة لكلا مرحلتي التشغيل
- تتوفر وظيفة فحص الجهد لكلا مرحلتي التشغيل.
- نمطان مختلفان للتشغيل: مستمر
- المراقبة الذاتية التشخيصية المستمرة لكل من أجهزة وبرامج المرحلات
حدود:
رقم الموديل: SPAU140C-CA
النوع: مرحل التيار الزائد
نطاق جهد التشغيل: 100-480 فولت تيار متردد
أقصى تيار مقنن: 120 أمبير
مستوى الحماية: الفئة ب
تردد التشغيل: حتى 50 هرتز
نقاط تلامس المرحل: SPDT (قطب واحد، رمي مزدوج)
معدل التلامس: 30 أمبير عند 250 فولت تيار متردد
مادة التلامس: إيريديوم الفضة
مادة العزل: راتنج البوليستر
طريقة التركيب: تركيب على لوحة
درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: تصل إلى 95% رطوبة نسبية بدون تكثف
شهادات السلامة: UL، CE، CSA
رابط ورقة البيانات:
ملف PDF لمرحل فحص التزامن SPAU140C-CA من ABB
ورقة البيانات
