التصنيع |
ICS Triplex |
|
الطراز |
T8310CX |
| رقم الجزء. | T8310CX |
|
الفهرس |
PD-T8310 |
|
الوصف |
وحدة معالج التوسعة |
| المنشأ | السويد |
| رمز HS |
85389099 |
| الأبعاد |
30.3*26.6*3.1(سم) |
| الوزن | 1.33 كجم |
الوصف:

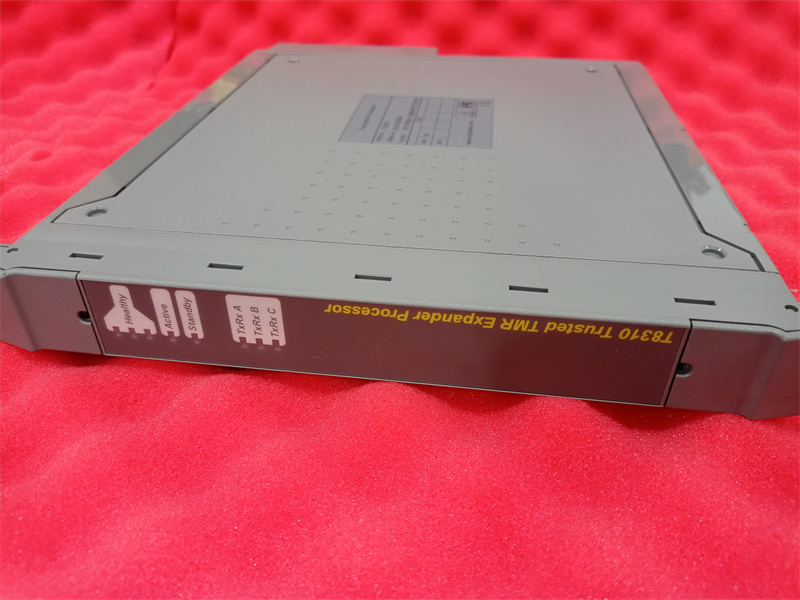

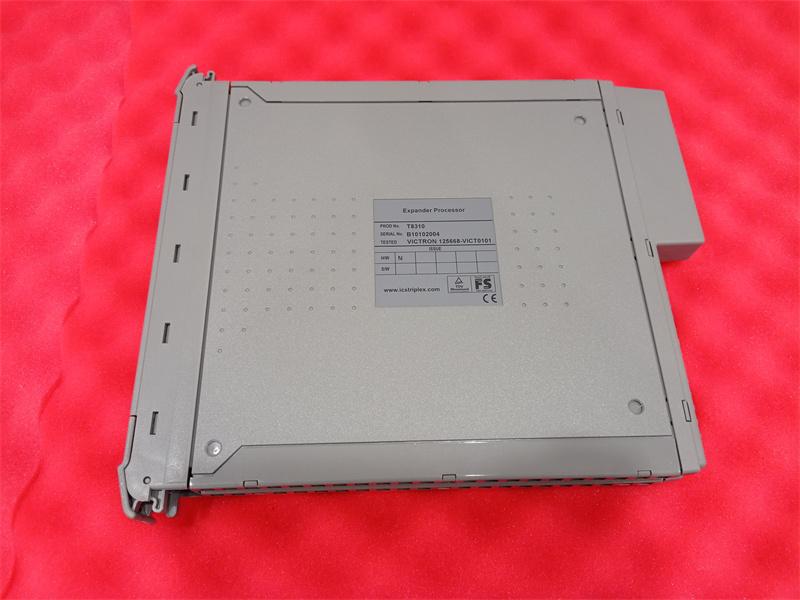

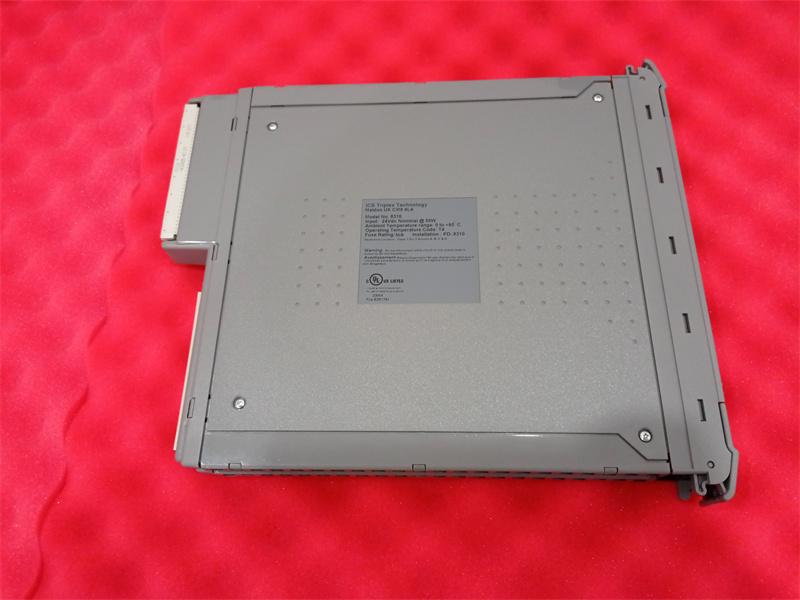

توجد وحدة معالج التوسعة Trusted® TMR في فتحات المعالج الخاصة بهيكل التوسعة Trusted وتوفر واجهة "التابع" بين ناقل التوسعة واللوحة الخلفية لهيكل التوسعة. يسمح ناقل التوسعة بتنفيذ أنظمة هياكل متعددة باستخدام توصيلات كابلات الزوج المجدول غير المحمي (UTP) مع الحفاظ على إمكانات ناقل الوحدات البينية (IMB) عالي النطاق الترددي والمتسامح مع الأعطال.
توفر الوحدة احتواءً للأعطال في ناقل التوسعة والوحدة نفسها وهيكل التوسعة، مما يضمن توطين تأثيرات هذه الأعطال المحتملة وتعظيم توفر النظام. الوحدة متسامحة مع الأعطال بفضل بنية HIFT TMR. توفر التشخيصات الشاملة والمراقبة والاختبارات تحديدًا سريعًا للأعطال. يتم دعم تكوينات الاستعداد الساخن والوحدة الاحتياطية، مما يسمح باستراتيجيات إصلاح تلقائية ويدوية.
المعلمات:
رقم الطراز: T8310CX
النوع: TMR
الجهد الاسمي: 24 فولت تيار مستمر
نطاق الجهد: 20-32 فولت تيار مستمر
هبوط الجهد:
إشارات الخرج: 16، غير مشتركة
تصنيفات التيار
- الحد الأقصى: 2 أمبير لكل نقطة
- الاندفاع: 10 أمبير لمدة 10 مللي ثانية
تسرب الهيكل: غير متاح
المنصهرات (على طرفية التوصيل الميداني): 1 لكل خرج، 2.5 أمبير سريع الانصهار
عزل النقطة: 1500 فولت تيار مستمر
درجة حرارة التشغيل 0 °م إلى +60 °م (+32 °ف إلى +140 °ف)
درجة حرارة التخزين -25 °م إلى +70 °م (-13 °ف إلى +158 °ف)
الميزات:
• تشغيل ثلاثي الوحدات زائدة عن الحاجة (TMR) ومتحمل للأعطال (3-2-0).
• بنية التحمل للأعطال المنفذة بالأجهزة (HIFT).
• أنظمة اختبار مخصصة للأجهزة والبرمجيات توفر التعرف على الأخطاء بسرعة كبيرة وأوقات استجابة سريعة.
• التعامل التلقائي مع الأخطاء دون إنذارات مزعجة.
• الاستبدال الساخن.
• مؤشرات على اللوحة الأمامية تعرض حالة وصحة الوحدة.
تتميز وحدة التحكم TRICONEX 3604E بقدرات المراقبة التشخيصية في الوقت الفعلي، مما يساعد المستخدمين على تحديد المشكلات وحلها بسرعة، وبالتالي تحسين توافر النظام. المرونة: يدعم هذا المتحكم مجموعة متنوعة من وحدات الإدخال/الإخراج، مما يسمح بالتكوين والتوسع لتلبية احتياجات التطبيقات المحددة.
- دائرة عكس الجهد للتحقق المستقل من المفاتيح واكتشاف الأخطاء المحتملة.
- الاتصال الميداني يتطلب كتلة طرفية خارجية (ETP).
- الترميز الميكانيكي يضمن التركيب الصحيح.
- مراقبة الحمل والفيوز مع مؤشرات إنذار الحمل/الفيوز.
الأسئلة المتكررة:
1. هل يقوم العميل بترتيب الفحص قبل شحن البضائع؟
تم التأكيد على قبول هذه المسألة.
2. ما هو شرط الدفع؟
التحويل البنكي فقط.
3. متى يبدأ فترة الضمان؟
سنة واحدة من وقت استلام العميل للبضائع.
رابط ورقة البيانات:
وحدة المعالجة الموسعة T8310CX Ics Triplex TMRPDFورقة البيانات
