التصنيع |
نظام ICS الثلاثي |
|
نموذج |
T8451 |
| رقم القطعة | T8451 |
|
الكتالوج |
SDS-8451 |
|
وصف |

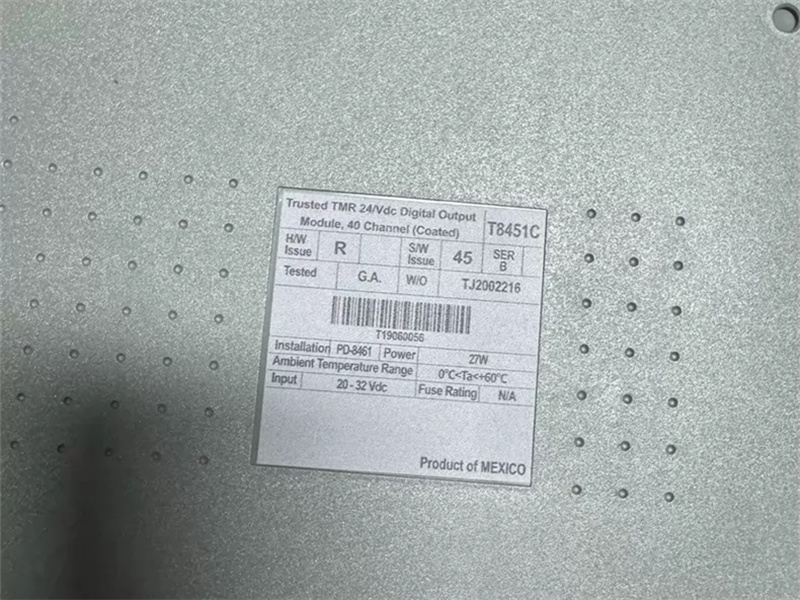

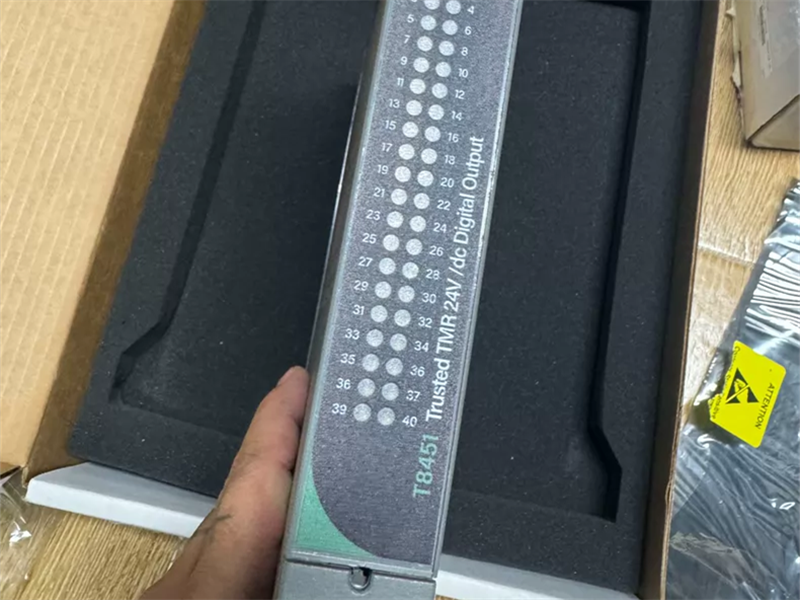

وحدة الإخراج الرقمي TMR |
| أصل | المكسيك |
| رمز النظام المنسق |
85389099 |
| الأبعاد |
30.3 × 24.4 × 3.1 (سم) |
| وزن | 1.13 كجم |
وصف:
تتصل وحدة الإخراج الرقمي Trusted™ TMR 24V DC بأربعين جهاز إخراج ميداني. تُرتّب المخارج في خمس مجموعات، كل مجموعة تضم ثمانية مخارج. تشترك جميع المخارج في المجموعة الواحدة في مصدر طاقة واحد ومسار عودة واحد. يتم تحقيق تحمل الأعطال من خلال التكرار المعياري الثلاثي (TMR) داخل الوحدة نفسها لكل قناة من قنوات الإخراج الأربعين.
توفر الوحدة إمكانية الإبلاغ عن تسلسل الأحداث (SOE) على متن الجهاز بدقة 1 مللي ثانية. ويمثل "الحدث" عملية الاستشعار الفعلية لتيار حلقة جهاز الحقل.
يستقبل كل قسم (شريحة) من الوحدة، المُكرر ثلاث مرات، بيانات الإخراج من معالج Trusted™ TMR، ويرسلها إلى مُصوِّت داخلي مُدمج في طبقة الأمان. تستخدم كل شريحة البيانات المُصوَّت عليها للتحكم في المُخرجات. تتكون كل قناة إخراج من مصفوفة تصويت سداسية العناصر. توفر مصفوفة مفاتيح الإخراج تحكمًا مُستمرًا ومقاومًا للأعطال في حالة تعطل مفتاح الإخراج. يتوافق تبديل الإخراج وتشخيص الأعطال مع المتطلبات الصارمة لمعيار IEC-61508 SIL-3 للمُخرجات المقاومة للأعطال من العطل الأول، والمُخرجات الآمنة من العطل الثاني.
عند اكتشاف عطل في الوحدة، يقوم معالج Trusted™ TMR بالإبلاغ عن الحالة غير السليمة، مما يشير إلى ضرورة استبدال الوحدة. ويستمر التحكم حتى تتوفر وحدة بديلة (سليمة). يمكن وضع الوحدات البديلة في فتحة احتياطية بجوار الوحدة أو في فتحة SmartSlot مخصصة مع اتصال مؤقت بنفس وحدة إنهاء Trusted™.
يمكن للمستخدم ضبط كل مخرج لمراقبة خطوط الأجهزة الميدانية المتصلة للكشف عن أعطال الأسلاك والأحمال. كما تتضمن كل دائرة إخراج حماية تلقائية من التيار الزائد، مما يُغني عن استخدام الصمامات.
يمكن وضع الوحدات في أي فتحة لوحدات الإدخال/الإخراج في هيكل معالج Trusted™ أو هيكل الموسّع. بمجرد ضبط تكوين وحدات الإدخال/الإخراج، يتوفر نظام تثبيت ميكانيكي على جميع وحدات الإدخال/الإخراج لمنع إدخال وحدة في فتحة غير صحيحة.
يتم تكوين الوحدة باستخدام مجموعة أدوات Trusted™ التي تعمل على محطة عمل هندسية. وبمجرد تكوينها وتحميلها في وحدة تحكم Trusted™، يتم تعريف الوحدات البديلة عبر الإنترنت بواسطة معالج TMR.
سمات
40 قناة إخراج TMR لكل وحدة
خمس مجموعات معزولة، كل منها تحتوي على ثمانية مخرجات
مصفوفة إخراج تصويتية مكونة من ستة عناصر
التشخيص الشامل والاختبار الذاتي
مضمون، العطل الأول - مقاوم للأعطال، العطل الثاني - آمن من الفشل
مراقبة الخط على أساس كل قناة
حماية تلقائية من التيار الزائد – لا حاجة إلى صمامات
عزل ضوئي بجهد 2500 فولت تيار مستمر
قابل للاستبدال أثناء التشغيل
مؤشرات LED لحالة كل قناة على اللوحة الأمامية
مؤشرات أعطال وحالة الوحدة
تطبيقات السلامة وفقًا للمعيار IEC 61508، SIL 3
تقرير تسلسل الأحداث بدقة 1 مللي ثانية على متن الطائرة
حدود:
رقم الموديل:T8451
يكتب:TMR
الجهد الاسمي:24 فولت تيار مستمر
نطاق الجهد الكهربائي:20-32 فولت تيار مستمر
انخفاض الجهد: أقل من 4 فولت، نموذجيعدد المخرجات40 قناة
عدد مجموعات القوى المستقلة5، كل منها من أصل 8 مخرجات
العزل الميداني المشترك
العمل المستمر±250 فولت تيار مستمر
أقصى قدرة تحمل±2.5 كيلو فولت تيار مستمر
مصدر جهد الخرج الميداني
نطاق القياسمن 0 إلى 36 فولت تيار مستمر
أقصى قدرة تحملمن -1 إلى 60 فولت تيار مستمر
معدل التيار الخارج
مستمر2أ
مقاومة إيقاف التشغيل (فعالة)تسرب)33 ألف
استهلاك الطاقة (1 أمبير لكل قناة))24 واط
تأخير تشغيل/إيقاف الإخراج0.5 مللي ثانية
اختبار ذاتي داخليدقيقتان
حماية من قصر الدائرة في المخرجمعادلة
الاندماجغير مطلوب
السلامة الذاتيةحاجز خارجي
نوع الدائرة: مقاوم للأعطال، مع نسخ ثلاثي كامل مع مراقبة اختيارية للخط
الأسئلة الشائعة:
1. هل يقوم العميل بترتيب عملية الفحص قبل شحن البضائع؟
تم تأكيد قبول هذه المشكلة
2. ما هي شروط الدفع؟
التحويل البنكي فقط
3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
رابط ورقة البيانات:
وحدة الإخراج الرقمي T8451 ICS Triplex TMR ملف PDF ورقة البيانات
