تصنيع
|
بنتلي نيفادا |
|
نموذج
|
TK-3E 177313-02-01 |
| رقم PN |
TK-3E 177313-02-01
|
|
الكتالوج
|

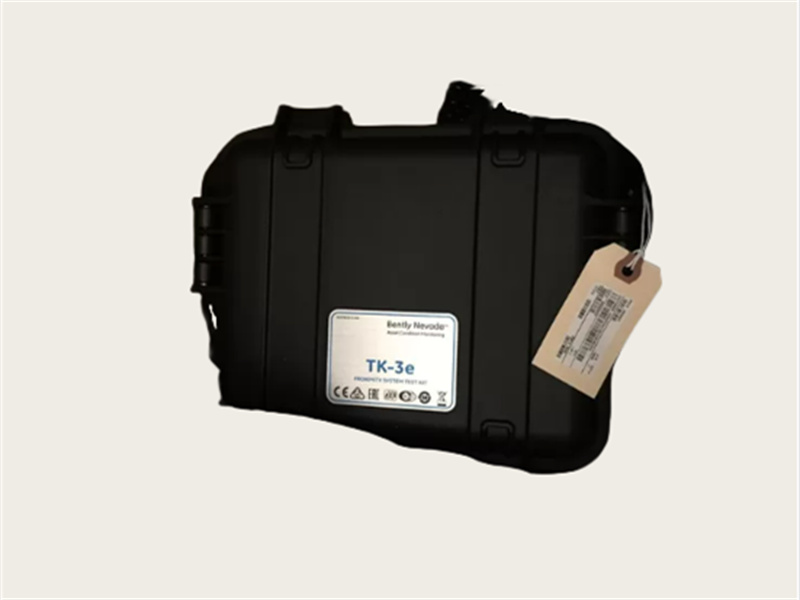

TK-3e بمحرك كهربائي
|
|
وصف
|
مجموعة اختبار نظام القرب
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8537101190
|
| البعد |
19.5*29.9*24.8 (سم)
|
| وزن | 5.22 كجم |
وصف:
تحاكي مجموعة اختبار نظام القرب TK-3 اهتزاز العمود وموضعه
معايرة شاشات بنتلي نيفادا. يتحقق من حالة تشغيلها.
قراءات المراقبة بالإضافة إلى حالة نظام محول القرب. أ
يضمن النظام المُعاير بشكل صحيح أن مدخلات المحول والنتيجة
قراءات الشاشة دقيقة.

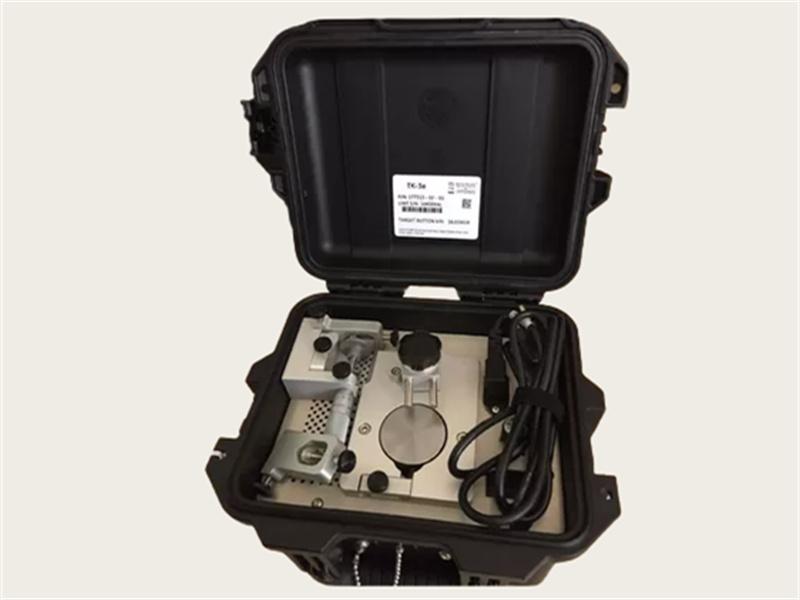

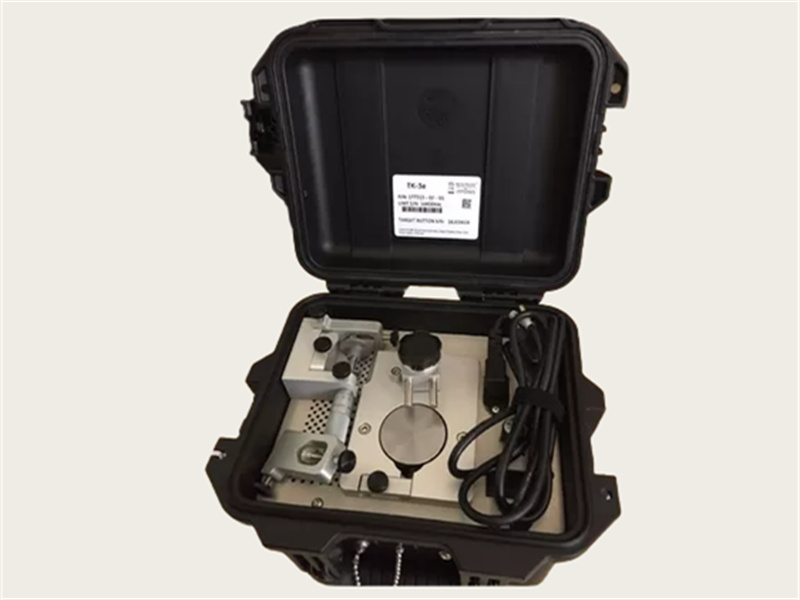

يستخدم جهاز TK-3 مجموعة ميكرومتر المغزل القابلة للإزالة للتحقق من
نظام محول الطاقة ومعايرة جهاز مراقبة الموضع. يتميز هذا التجميع بـ
حامل مسبار عالمي يستوعب أقطار المسبار من 5 مم إلى 19 مم
مم (0.197 بوصة إلى 0.75 بوصة). يحمل الحامل المجس بينما يحرك المستخدم
استهدف نحو أو بعيدًا عن طرف المجس بزيادات معايرة وسجلات
الناتج من مستشعر Proximitor® باستخدام الفولتميتر. المغزل
تتميز مجموعة الميكرومتر أيضًا بقاعدة مغناطيسية مريحة لسهولة الاستخدام
في الميدان.
سمات:
- ميزات متقدمة للمراقبة والتشخيص
-اكتساب البيانات في الوقت الحقيقي
-بناء عالي الجودة من أجل المتانة
- سهولة التثبيت والتكوين
-متوافق مع مجموعة واسعة من الأنظمة والبروتوكولات الصناعية
تحديد:
- متطلبات الطاقة
كهربائي (بديل): 190-250 فولت تيار متردد، 50/60 هرتز، 1 أمبير كحد أدنى
الهواء: 90 رطل لكل بوصة مربعة (6.2 بار) كحد أقصى
- نطاق Wobulator
السرعة القصوى:
كهربائي: من 0 إلى 5000 دورة في الدقيقة ± 1000 دورة في الدقيقة
الهواء: من 0 إلى 5000 دورة في الدقيقة ± 1000 دورة في الدقيقة
- نطاق ميكرومتر المغزل: 0 – 25.4 مم (0 – 1000 مل)
- المواد: فولاذ سبائك AISI 4140
- نطاق درجة الحرارة التشغيلية: من 0 درجة مئوية إلى 50 درجة مئوية (من 32 درجة فهرنهايت إلى 122 درجة فهرنهايت)
- س نطاق درجة حرارة التخزين: من -18 درجة مئوية إلى 65 درجة مئوية (من 0 درجة فهرنهايت إلى 150 درجة فهرنهايت)
- الرطوبة: مصممة لتلبية معيار IP54 للتعرض للغبار والماء (مغلق)، تعرض للرطوبة غير المكثفة بنسبة 95%
- نطاق المجس العالمي: من 5 مم إلى 19 مم (من 0.197 بوصة إلى 0.75 بوصة)
رابط ورقة البيانات:
طقم اختبار نظام القرب TK-3E 177313-02-01 Bently Nevada
ملف بي دي إف
ورقة البيانات
