تصنيع
|
شركة أي بي بي |
|
نموذج
|
TU834
|
| رقم PN |
3BSE040364R1
|
|
الكتالوج
|
إس 800 |
|
وصف
|
وحدة إنهاء الوحدة الموسعة
|
| أصل | السويد |
| رمز النظام المنسق |
85371098
|
| البعد |
12.6 *11*6.4 (سم) |
| وزن | 0.28 كجم |
وصف:

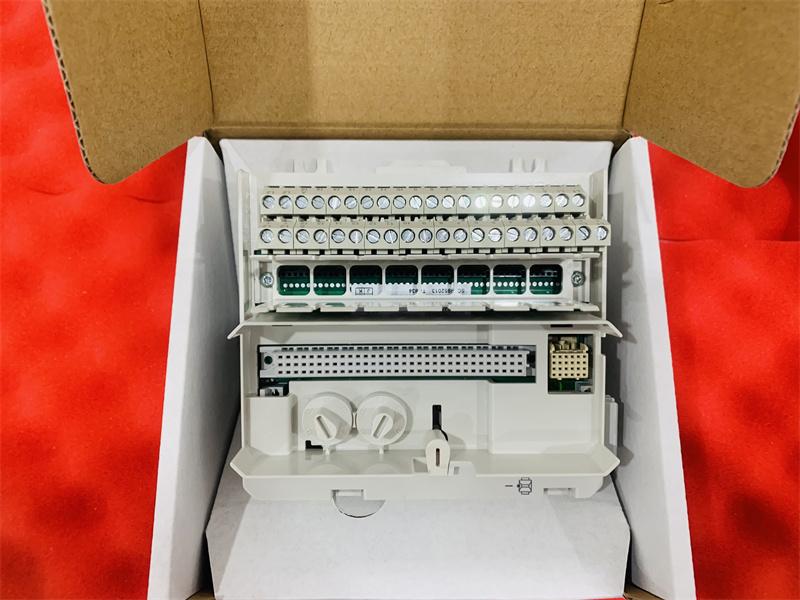

يمكن لوحدة MTU TU834 أن تحتوي على ما يصل إلى 8 قنوات إدخال/إخراج ووصلتين لجهد العملية. تحتوي كل قناة على وصلتي إدخال/إخراج ووصلة ZP واحدة. يتم توصيل إشارات الإدخال عبر عصي تحويلة فردية، TY801. أقصى جهد مُصنّف هو 50 فولت، وأقصى تيار مُصنّف هو 2 أمبير لكل قناة. تُوزّع وحدة MTU ناقل الوحدة (ModuleBus) على وحدة MTU التالية. كما تُولّد العنوان الصحيح لوحدات الإدخال/الإخراج عن طريق تحويل إشارات الموضع الصادرة إلى وحدة MTU التالية.

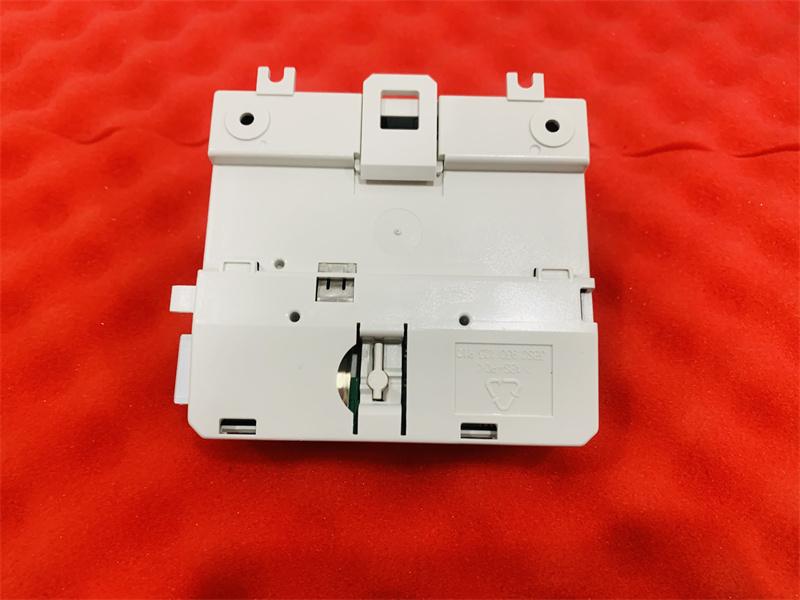

يمكن تركيب وحدة MTU على سكة DIN قياسية. وهي مزودة بمزلاج ميكانيكي يُثبّت وحدة MTU على سكة DIN.
المميزات والفوائد
الأسئلة الشائعة:
1. ما هي أحجام الأسلاك المقبولة لـ TU830V1؟
صلبة: 0.2 - 4 مم²
مجدول: 0.2 - 2.5 مم²، 24 - 12 AWG
عزم الدوران الموصى به: 0.5 - 0.6 نيوتن متر
طول التجريد: 7 مم
2.ما هي اتصالات العملية
TU830V1
؟
40
ما يصل إلى 8 قنوات إدخال/إخراج (طرفان لكل قناة)
4 قوة العملية
20 طاقة العملية (0 فولت)
رابط ورقة البيانات:
