تصنيع
|
شركة أي بي بي |
|
نموذج
|
TU838
|
| رقم PN |
3BSE008572R1
|
|
الكتالوج
|
إس 800 |
|
وصف
|
وحدة إنهاء الوحدة الموسعة
|
| أصل | السويد |
| رمز النظام المنسق |
85371098
|
| البعد |
12.6 *11*6.4 (سم) |
| وزن | 0.26 كجم |
وصف:

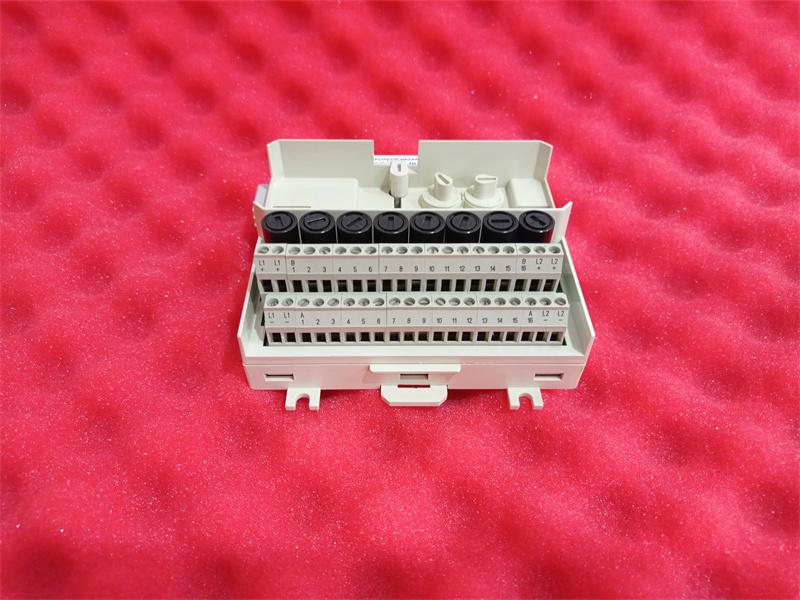

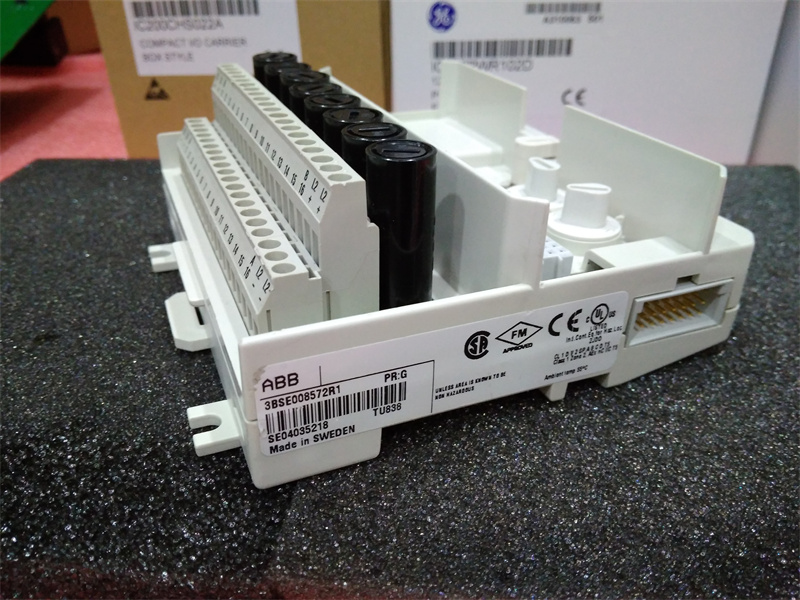

يمكن لوحدة MTU TU838 أن تحتوي على ما يصل إلى 16 قناة إدخال/إخراج. أقصى جهد مُصنّف هو 50 فولت، وأقصى تيار مُصنّف هو 3 أمبير لكل قناة.
توزّع وحدة MTU ناقل الوحدة (ModuleBus) على وحدة الإدخال/الإخراج، ثم على وحدة MTU التالية. كما تُولّد العنوان الصحيح لوحدة الإدخال/الإخراج عن طريق تحويل إشارات الموقع الصادرة إلى وحدة MTU التالية.

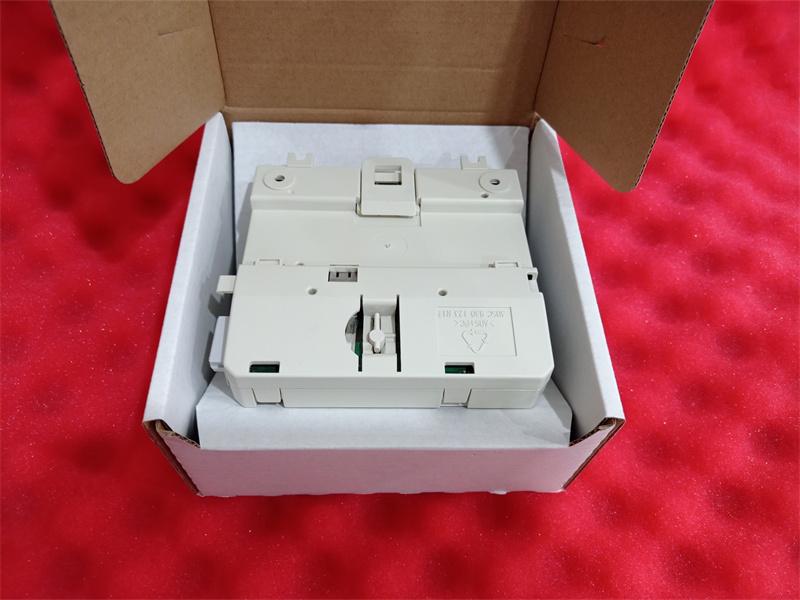

يمكن تركيب وحدة MTU على سكة DIN قياسية. وهي مزودة بمزلاج ميكانيكي يُثبّت وحدة MTU على سكة DIN.
يُستخدم مفتاحان ميكانيكيان لضبط وحدة نقل البيانات (MTU) لأنواع مختلفة من وحدات الإدخال/الإخراج. هذا ضبط ميكانيكي فقط، ولا يؤثر على وظائف وحدة نقل البيانات (MTU) أو وحدة الإدخال/الإخراج. لكل مفتاح ستة أوضاع، ما يُنتج 36 ضبطًا مختلفًا.
المميزات والفوائد
الأسئلة الشائعة:
1. ما هي أحجام الأسلاك المقبولة لـ TU830V1؟
صلبة: 0.2 - 4 مم²
مجدول: 0.2 - 2.5 مم²، 24 - 12 AWG
عزم الدوران الموصى به: 0.5 - 0.6 نيوتن متر
طول التجريد: 7 مم
2.ما هي اتصالات العملية
TU830V1
؟
40
ما يصل إلى 16 قناة إدخال/إخراج
8 منافذ طاقة مزودة بمستشعرات مدمجة
4 قوة العملية
12 طاقة العملية (0 فولت)
رابط ورقة البيانات:
وحدة إنهاء الوحدة الممتدة (MTU) TU838 ABB 3BSE008572R1
ملف بي دي إف
ورقة البيانات
