تصنيع
|
شركة أي بي بي |
|
نموذج
|
TU890
|
| رقم PN |
3BSC690075R1
|
|
الكتالوج
|
إس 800 |
|
وصف
|

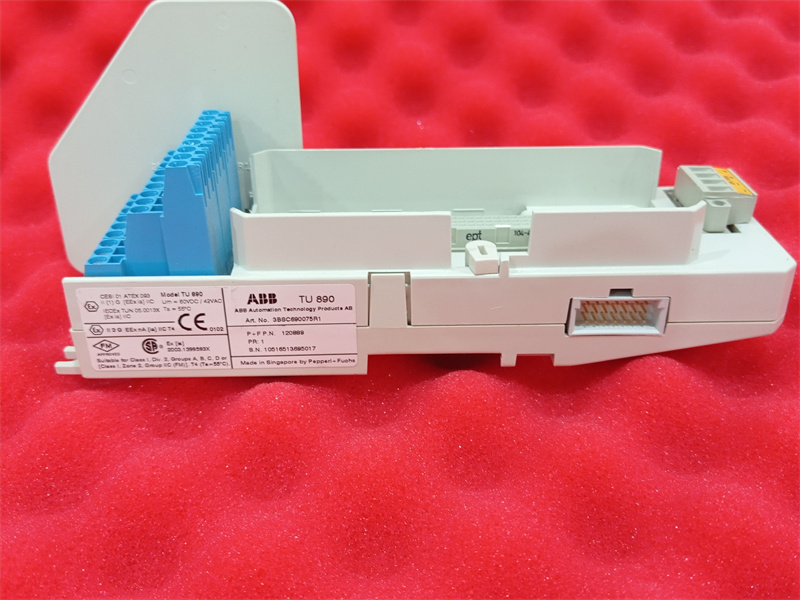

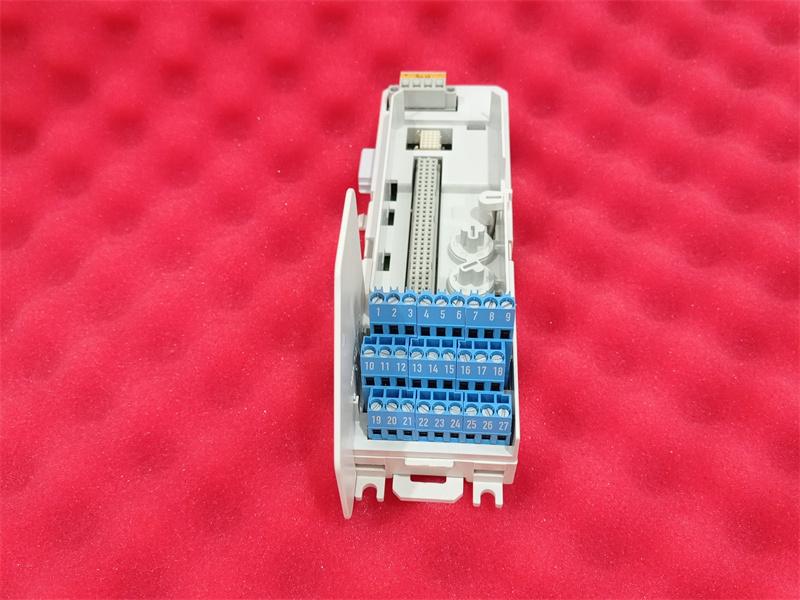

وحدة MTU مدمجة
|
| أصل | السويد |
| رمز النظام المنسق |
85371098
|
| البعد |
19.4 *5.8*6.4 (سم) |
| وزن | 0.17 كجم |
وصف:
وحدة TU891 هي وحدة نقل بيانات (MTU) مدمجة لوحدة الإدخال/الإخراج S800. تُستخدم هذه الوحدة لتوصيل الأسلاك الميدانية ومصدر الطاقة بوحدات الإدخال/الإخراج. كما تحتوي على جزء من ناقل الوحدة (ModuleBus). تحتوي وحدة TU891 على أطراف رمادية لإشارات الحقل وتوصيلات جهد العملية. يبلغ الحد الأقصى للجهد المقنن 50 فولت، ويبلغ الحد الأقصى للتيار المقنن 2 أمبير لكل قناة، إلا أن تصميم وحدات الإدخال/الإخراج لتطبيقاتها المعتمدة يُحدد هذه القيم بشكل أساسي.
توزّع وحدة MTU ناقل الوحدة (ModuleBus) على وحدة الإدخال/الإخراج، ثم على وحدة MTU التالية. كما تُولّد العنوان الصحيح لوحدة الإدخال/الإخراج عن طريق تحويل إشارات الموقع الصادرة إلى وحدة MTU التالية.
المميزات والفوائد
الأسئلة الشائعة:
1. ما هي أحجام الأسلاك المقبولة لـ TU890؟
موصل العملية:
صلبة 0.2 - 4 مم²
أسلاك مجدولة 0.2 - 2.5 مم²، 24 - 12 AWG
عزم الدوران الموصى به 0.5 - 0.6 نيوتن متر
موصل مصدر الطاقة:
0.25 - 2.5 مم²، 24 - 14 AWG
عزم الدوران الموصى به 0.5 - 0.6 نيوتن متر
2. ما هو الحد الأقصى للتيار لكل قناة إدخال/إخراج لـ
TU890
؟
AI890، AI893، AI895، AO890، AO895، DI890، DO890
رابط ورقة البيانات:
وحدة MTU مدمجة TU890 ABB 3BSC690075R1
ملف بي دي إف
ورقة البيانات
