تصنيع
|
شركة أي بي بي |
|
نموذج
|
TU837V1
|
| رقم PN |
3BSE013238R1
|
|
الكتالوج
|
إس 800 |
|
وصف
|
وحدة إنهاء الوحدة الموسعة
|
| أصل | السويد |
| رمز النظام المنسق |
85371098
|
| البعد |
12.6 *11*6.4 (سم) |
| وزن | 0.26 كجم |
وصف:

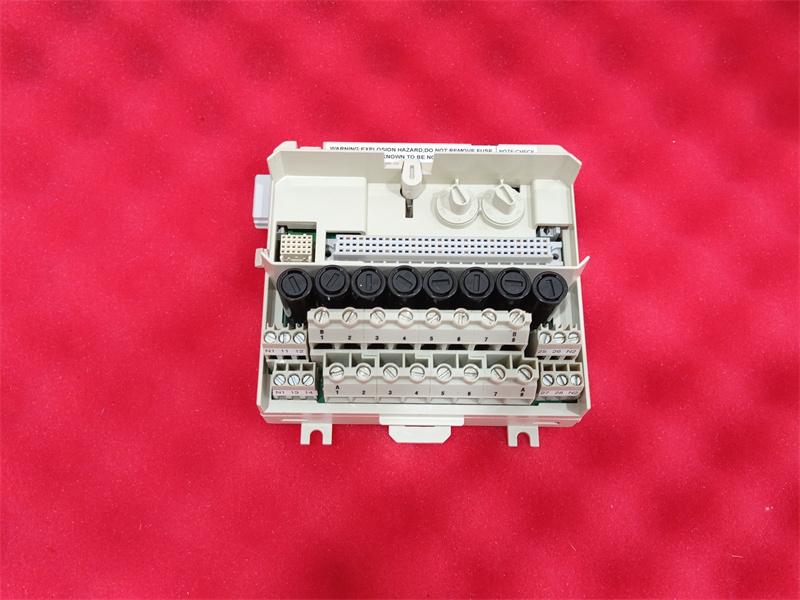

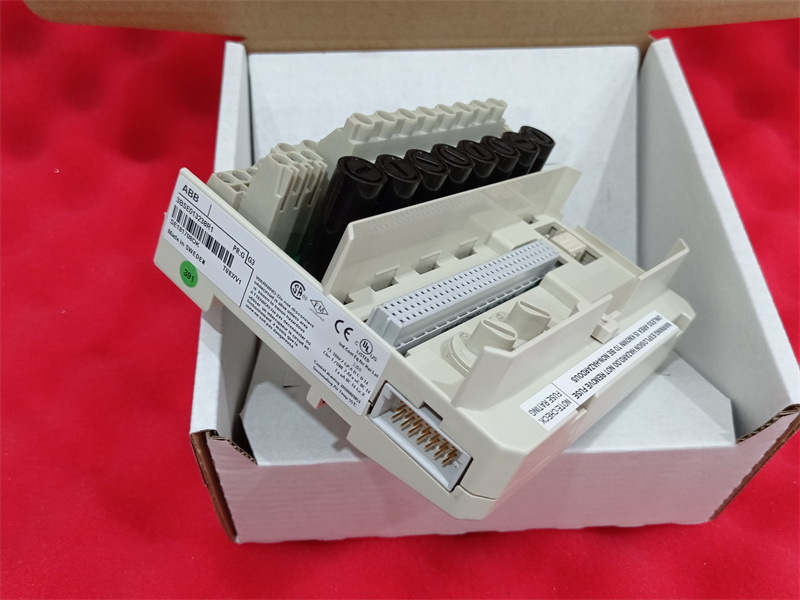

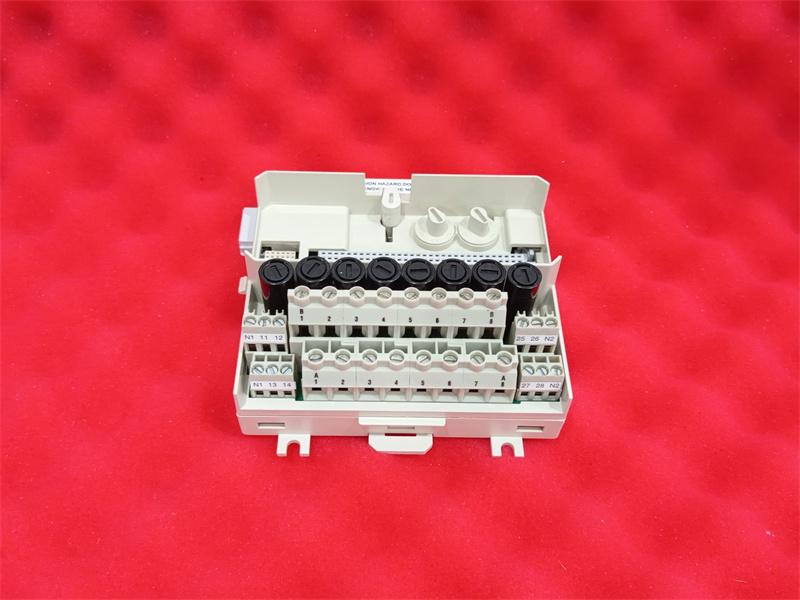

يمكن لوحدة MTU TU837V1 أن تحتوي على ما يصل إلى 8 قنوات إدخال/إخراج. أقصى جهد مُصنّف هو 250 فولت، وأقصى تيار مُصنّف هو 3 أمبير لكل قناة. تُوزّع وحدة MTU ناقل الوحدة (ModuleBus) على وحدة الإدخال/الإخراج، ثم على وحدة MTU التالية. كما تُولّد العنوان الصحيح لوحدة الإدخال/الإخراج عن طريق تحويل إشارات الموقع الصادرة إلى وحدة MTU التالية.

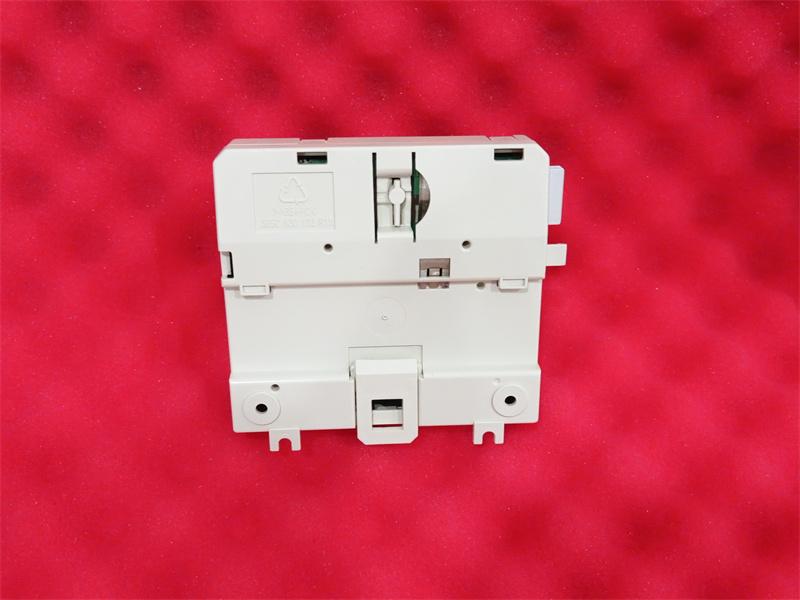

يمكن تركيب وحدة MTU على سكة DIN قياسية. وهي مزودة بمزلاج ميكانيكي يُثبّت وحدة MTU على سكة DIN. يمكن فتح المزلاج باستخدام مفك براغي. يُستخدم مفتاحان ميكانيكيان لضبط وحدة MTU لأنواع مختلفة من وحدات الإدخال/الإخراج. هذا ضبط ميكانيكي فقط، ولا يؤثر على وظائف وحدة MTU أو وحدة الإدخال/الإخراج. لكل مفتاح ستة أوضاع، ما يُنتج عنه 36 إعدادًا مختلفًا.
المميزات والفوائد
الأسئلة الشائعة:
1. ما هي أحجام الأسلاك المقبولة لـ TU830V1؟
اتصال الإشارة:
صلب: 0.2 - 6 مم²
مجدول: 0.2 - 4 مم²، 24 - 10 AWG
عزم الدوران الموصى به: 0.5 - 0.6 نيوتن متر
طول التجريد: 8 مم
اتصال العودة:
صلب: 0.2 - 4 مم
مجدول: 0.2 - 2.5 مم²، 24 - 12 AWG
عزم الدوران الموصى به: 0.5 - 0.6 نيوتن متر
طول التجريد: 7 مم
2.ما هي اتصالات العملية
TU830V1
؟
28
ما يصل إلى 8 قنوات إدخال/إخراج
(2 محطات لكل قناة)
2 × 6 محطات طاقة مشتركة
رابط ورقة البيانات:
وحدة إنهاء الوحدة الموسعة TU837V1 ABB 3BSE013238R1
ملف بي دي إف
ورقة البيانات
