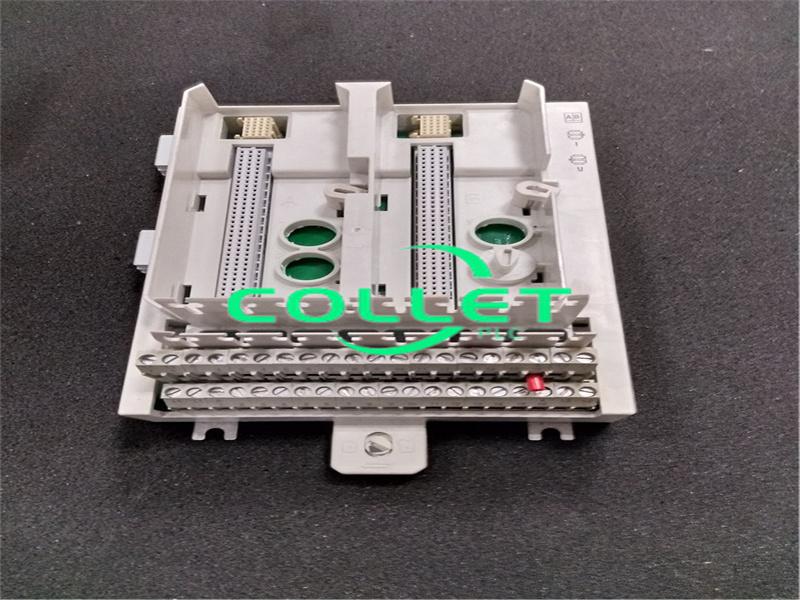

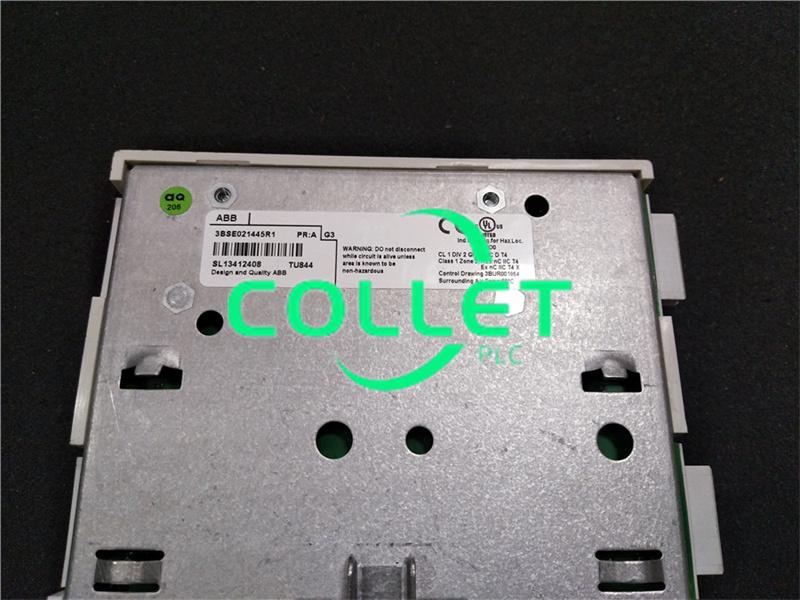

تصنيع
|
شركة أي بي بي |
|
نموذج
|
TU844
|
| رقم PN |
3BSE021445R1
|
| الكتالوج | S800 إدخال/إخراج |
| وصف |
وحدات طرفية نموذجية زائدة عن الحاجة
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
13*18*6.4 (سم)
|
| وزن | 0.6 كجم |
وصف:
يمكن لوحدة التحكم الرئيسية TU844 أن تحتوي على ما يصل إلى 8 قنوات إدخال/إخراج ووصلتين لجهد العملية. تحتوي كل قناة على وصلتي إدخال/إخراج ووصلة ZP واحدة. يتم توصيل إشارات الإدخال عبر عصي تحويل منفصلة، TY801. تُستخدم عصا التحويل للاختيار بين جهد الإدخال وتيار الإدخال. أقصى جهد مُصنّف هو 50 فولت، وأقصى تيار مُصنّف هو 2 أمبير لكل قناة.
توزّع وحدة MTU ناقلَي الوحدات، واحد لكل وحدة إدخال/إخراج، وواحد لوحدة MTU التالية. كما تُولّد العنوان الصحيح لوحدات الإدخال/الإخراج عن طريق تحويل إشارات الموقع الصادرة إلى وحدة MTU التالية.
يمكن تركيب وحدة MTU على سكة DIN قياسية. وهي مزودة بمزلاج ميكانيكي يُثبّت وحدة MTU على سكة DIN.
تُستخدم أربعة مفاتيح ميكانيكية، اثنان لكل وحدة إدخال/إخراج، لتكوين وحدة نقل البيانات (MTU) لأنواع مختلفة من وحدات الإدخال/الإخراج. هذا التكوين ميكانيكي فقط، ولا يؤثر على وظائف وحدة نقل البيانات (MTU) أو وحدة الإدخال/الإخراج. لكل مفتاح ستة أوضاع، ما يُنتج 36 تكوينًا مختلفًا.
المميزات والفوائد
-التثبيت الكامل لوحدات الإدخال والإخراج باستخدام توصيلات ثنائية الأسلاك وتوزيع الطاقة الميدانية.
- ما يصل إلى 8 قنوات لإشارات المجال وتوصيلات طاقة العملية.
-اتصالات إلى اثنين من وحدات ModuleBuses ووحدات الإدخال/الإخراج.
- يمنع المفتاح الميكانيكي إدخال وحدة الإدخال/الإخراج الخاطئة.
- جهاز ربط على سكة DIN للتأريض.
-تركيب سكة DIN.
الأسئلة الشائعة:
1. ما هو الحد الأقصى للتيار لكل قناة إدخال/إخراج؟
TU844
؟
2أ
2.ما هي
أحجام الأسلاك المقبولة
TU844
؟
صلبة: 0.2 - 4 مم²
مجدول: 0.2 - 2.5 مم²، 24 - 12 AWG
عزم الدوران الموصى به: 0.5 - 0.6 نيوتن متر
طول التجريد: 7 مم
رابط ورقة البيانات:
TU844 ABB 3BSE021445R1، وحدات طرفية احتياطية
ملف بي دي إف
ورقة البيانات
