تصنيع
|
شركة أي بي بي |
|
نموذج
|
TU846
|
| رقم PN |
3BSE022460R1
|
| الكتالوج | S800 إدخال/إخراج |
| وصف |
وحدات طرفية نموذجية زائدة عن الحاجة
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
13*18*1.7 (سم)
|
| وزن | 0.5 كجم |
وصف:

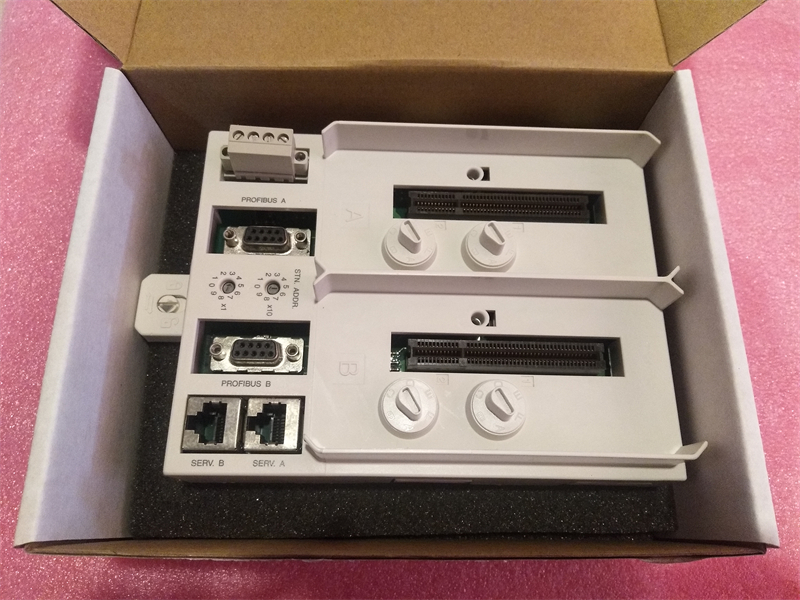

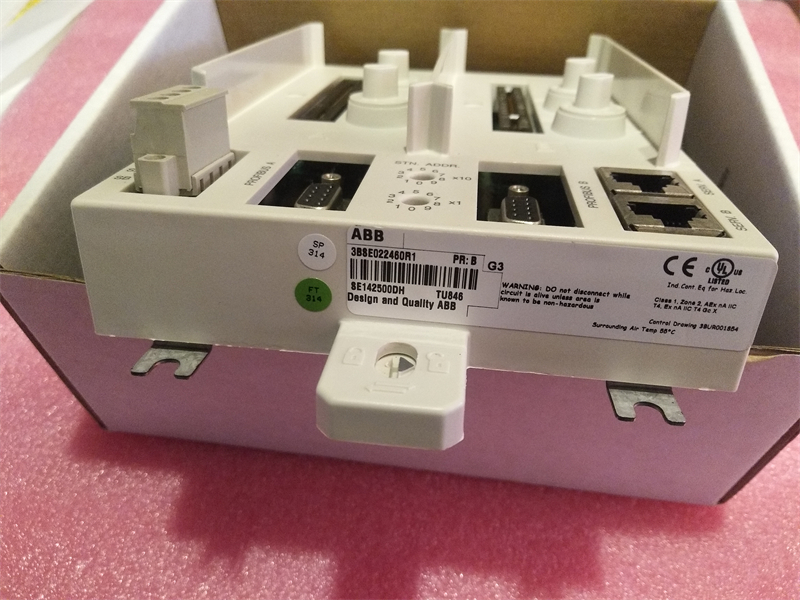

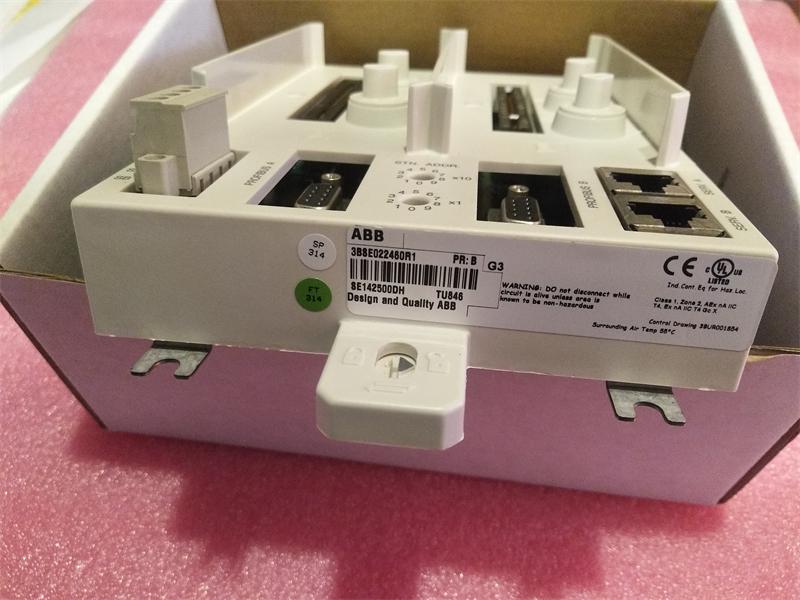

وحدة TU846 هي وحدة إنهاء وحدات (MTU) للتكوين الاحتياطي لواجهة الاتصالات الميدانية CI840/CI840A، بالإضافة إلى وحدات الإدخال/الإخراج الاحتياطية. وحدة MTU هي وحدة سلبية مزودة بوصلات لمصدر الطاقة، وناقلتي وحدات كهربائيتين، وناقلتي CI840/CI840A، ومفتاحين دوارين لإعدادات عناوين المحطة (من 0 إلى 99).
يمكن توصيل منفذ بصري لناقل الوحدة النمطية TB842 بـ TU846 عبر TB846. تُستخدم أربعة مفاتيح ميكانيكية، اثنان لكل موضع، لضبط وحدة MTU لأنواع الوحدات المناسبة. يحتوي كل مفتاح على ستة مواضع، ما يوفر 36 تكوينًا مختلفًا.
وحدة إنهاء الوحدات لوحدات الإدخال/الإخراج الاحتياطية المزدوجة CI840/CI840A. تُستخدم وحدات TU846 مع وحدات الإدخال/الإخراج الاحتياطية، بينما تُستخدم وحدات TU847 مع وحدات الإدخال/الإخراج المفردة. يبلغ الحد الأقصى لطول ناقل الوحدات من TU846 إلى نهاية ناقل الوحدات 2.5 متر. يلزم ترك مساحة على اليسار لإزالتها. لا يمكن استبدالها عند توصيل الطاقة.
وحدة TU846 هي وحدة إنهاء وحدات (MTU) تُستخدم للتكوين الاحتياطي لواجهة الاتصالات الميدانية CI840 ووحدات الإدخال/الإخراج الاحتياطية. وحدة MTU هي وحدة سلبية مزودة بموصلات لمصدر الطاقة، وناقلتي وحدات كهربائيتين، وناقلتي CI840، ومفتاحين دوارين لإعدادات عناوين المحطة (من 0 إلى 99). يمكن توصيل منفذ ModuleBus البصري TB842 بوحدة TU846 عبر TB846. تُستخدم أربعة مفاتيح ميكانيكية، اثنان لكل موضع، لتكوين وحدة MTU للأنواع المناسبة من الوحدات. يحتوي كل مفتاح على ستة مواضع، مما يوفر 36 تكوينًا مختلفًا.
المميزات والفوائد
• توصيل مصدر الطاقة.
• اتصالين PROFIBUS.
• توصيلتان لأداة الخدمة.
• مفتاحان دواران لتعيين عنوان المحطة.
• اتصال لحافلتين من الوحدات النمطية.
• موصل لمنفذ ModuleBus البصري.
• يمنع المفتاح الميكانيكي إدخال نوع الوحدة الخاطئ.
• جهاز تثبيت على سكة DIN للقفل والتأريض.
• مثبت على سكة DIN.
الأسئلة الشائعة:
1.ما هو
مدخلات الطاقة
ل
TU846
؟
2 أمبير 24 فولت تيار مستمر (19.2 - 30 فولت)
2.ما هو
موصل
ل
TU846
؟
PROFIBUS: موصل DSUB9
منافذ الخدمة: موصل RJ45
رابط ورقة البيانات:
TU846 ABB 3BSE022460R1، وحدات طرفية احتياطية
ملف بي دي إف
ورقة البيانات
