تصنيع
|
شركة أي بي بي |
|
نموذج
|
TU848
|
| رقم PN |

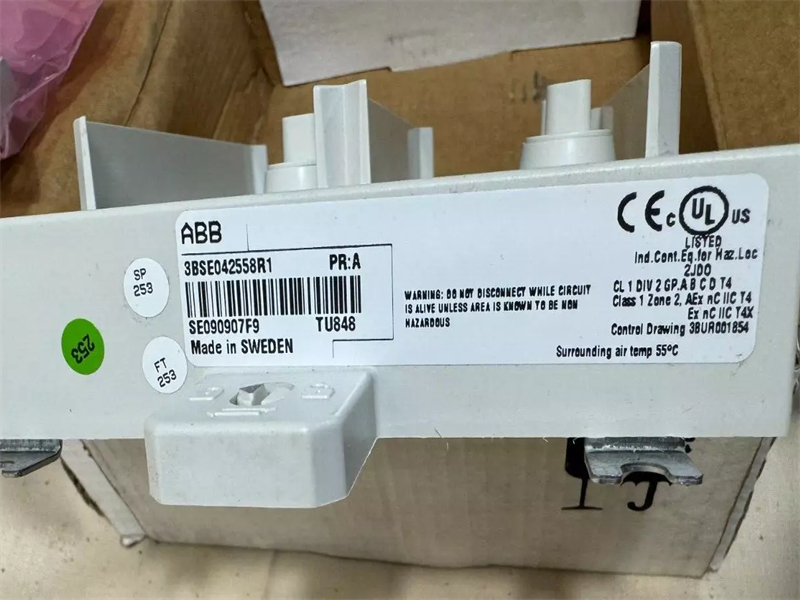

3BSE042558R1
|
| الكتالوج | S800 إدخال/إخراج |
| وصف |
وحدات طرفية نموذجية زائدة عن الحاجة
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
13*18*1.7 (سم)
|
| وزن | 0.45 كجم |
وصف:

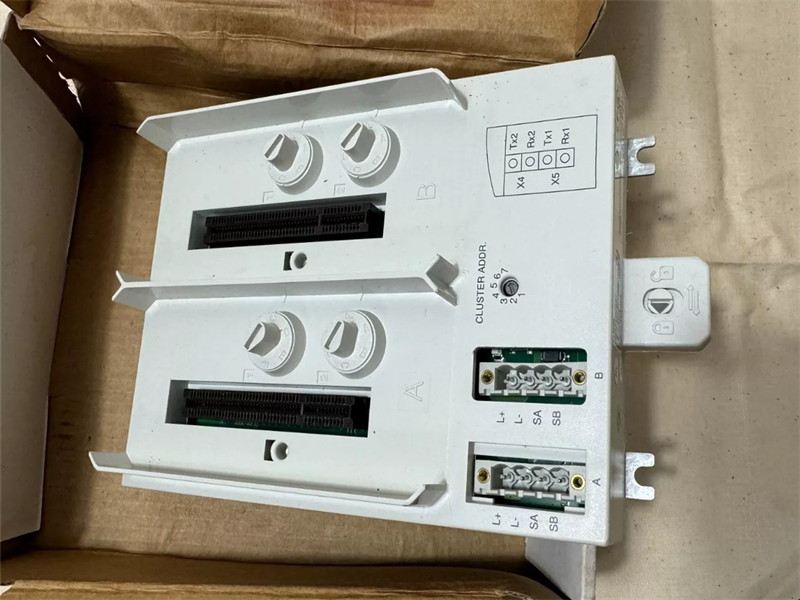

TU848 عبارة عن وحدة إنهاء وحدة (MTU) للتكوين المتكرر لمودم Optical ModuleBus TB840/TB840A.
وحدة MTU هي وحدة سلبية تحتوي على اتصالات لمصدر طاقة مزدوج (واحد لكل مودم)، وModuleBus كهربائية مزدوجة، واثنين من TB840/TB840A ومفتاح دوار لإعداد عنوان المجموعة (من 1 إلى 7).
يُستخدم مفتاحان ميكانيكيان لضبط وحدة نقل البيانات (MTU) على أنواع الوحدات المناسبة. لكل مفتاح ستة أوضاع، ما يوفر 36 إعدادًا مختلفًا. يمكن تغيير هذه الإعدادات باستخدام مفك براغي.
وحدة الإنهاء TU848 مزودة بوصلات طاقة منفصلة، وتربط TB840/TB840A بوحدات الإدخال/الإخراج الاحتياطية. وحدة الإنهاء TU849 مزودة بوصلات طاقة منفصلة، وتربط TB840/TB840A بوحدات الإدخال/الإخراج غير الاحتياطية.
المميزات والفوائد
• اتصال مصدر الطاقة المزدوج
• مفتاح دوار لضبط عنوان المجموعة
• يمنع المفتاح الميكانيكي إدخال نوع الوحدة الخاطئ
• وحدة ناقلة زائدة
• جهاز قفل على سكة DIN للقفل والتأريض
• مثبت على سكة DIN
الأسئلة الشائعة:
1.ما هي
المفاتيح الميكانيكية
ل
TU848
؟
36 تركيبة مختلفة
2.ما هو
توزيع تيار ModuleBus
ل
TU848
؟
الحد الأقصى 5 فولت 1.5 أمبير
24 فولت 1.5 أمبير
رابط ورقة البيانات:
TU848 ABB 3BSE042558R1، وحدات طرفية احتياطية
ملف بي دي إف
ورقة البيانات
