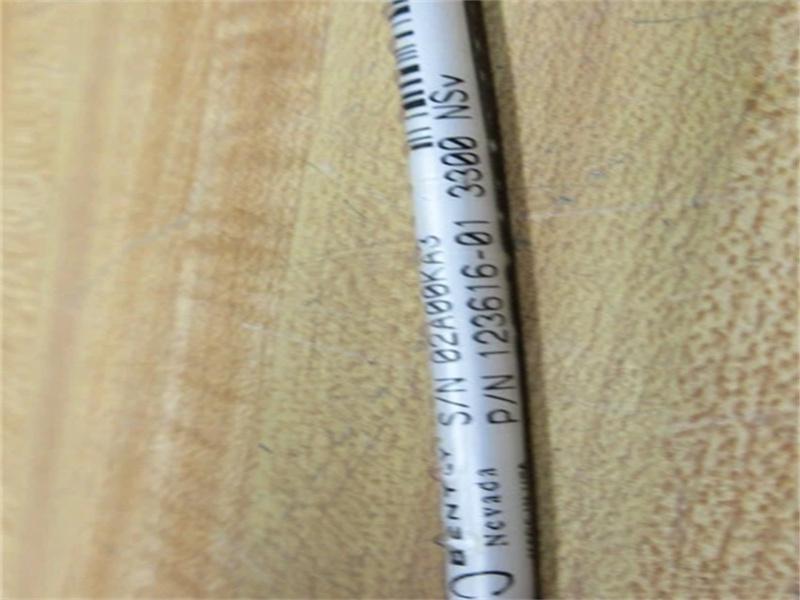

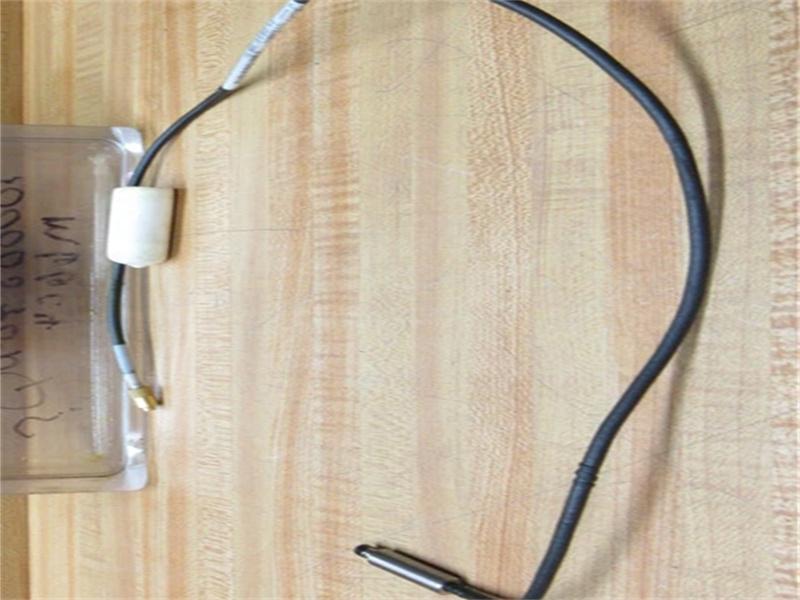

123616-01 محول القرب Bently Nevada NSv

وصف:

نظام محول القرب 3300 XL NSv مُصمم للاستخدام مع ضواغط الهواء الطاردة المركزية، وضواغط التبريد، وضواغط غازات المعالجة، وغيرها من الآلات ذات متطلبات التركيب الصارمة. يتكون نظام محول القرب 3300 XL NSv من:

• مسبار 3300 NSv
• كابل تمديد 3300 NSv
• مستشعر القرب 3300 XL NSv

الاستخدامات الرئيسية لنظام محول الطاقة 3300 XL NSv هي في المناطق التي تحد فيها قيود التجويف المعاكس أو الرؤية الجانبية أو الخلفية من استخدام أنظمة محولات الطاقة القياسية Bently Nevada 3300 و3300 XL بقطر 5 و8 مم. كما أنه مثالي لتطبيقات الأهداف الصغيرة، مثل قياس الاهتزاز الشعاعي على أعمدة يقل قطرها عن 51 مم (بوصتين) أو الموضع المحوري على أهداف مسطحة يقل قطرها عن 15 مم (0.6 بوصة). يُستخدم بشكل أساسي في التطبيقات التالية على آلات المحامل المغطاة بطبقة سائلة، حيث يكون العمود صغيرًا أو الرؤية الجانبية محدودة:

1. قياسات الاهتزاز الشعاعي والموضع الشعاعي
2. قياسات الموضع المحوري (الدفعي)
3. قياسات عداد الدورات والسرعة الصفرية
4. مرجع الطور (إشارات Keyphasor)

يسمح تصميم نظام محول الطاقة 3300 XL NSv باستبدال كلٍّ من أنظمة محولات RAM 3300 ونظام محول الطاقة 190 من سلسلتي 3000 أو 7000. قد تستخدم الترقيات من نظام RAM 3300 إلى نظام NSv 3300 المسبار وكابل التمديد ونظام المراقبة الحالي مع مستشعر Proximitor 3300 XL NSv. أما الترقيات من نظام محول الطاقة من سلسلتي 3000 أو 7000، فيجب استبدال المسبار وكابل التمديد ومستشعر Proximitor بمكونات NSv.

معلومات الطلب

3500/25-AA-BB-CC

أ: عدد القنوات
01
بطاقة Keyphasor ثنائية القناة بنصف ارتفاع (طلب لقناتين)
02
بطاقتا Keyphasor ثنائيتا القناة بارتفاع نصف الارتفاع (طلب لأربع قنوات)

ب: نوع وحدة الإدخال/الإخراج
01
وحدة الإدخال/الإخراج مع الإنهاءات الداخلية
02
وحدة الإدخال/الإخراج مع الإنهاءات الخارجية
03
حاجز داخلي للإدخال/الإخراج مع الإنهاءات الداخلية

04
وحدة إدخال/إخراج معزولة مع نهايات داخلية (مصممة للاستخدام مع أجهزة التقاط مغناطيسية)
05
وحدة إدخال/إخراج معزولة مع نهايات خارجية (مصممة للاستخدام مع أجهزة التقاط مغناطيسية)

ج: خيار موافقة الوكالة
00
غير مطلوب
01
CSA/NRTL/C (الفئة 1، القسم 2)
02
ATEX/IECEx/CSA (الفئة 1 المنطقة 2)

إضافي

محول بطاقة نصف الارتفاع

الأسئلة الشائعة:

1. ما هي متطلبات مساحة الرفوف لـ 3500/25 149369-01 ؟

الوحدة الرئيسية

1 فتحة أمامية بنصف الارتفاع
تتطلب الوحدات الرئيسية نصف الارتفاع محول تركيب خاص للتركيب في الفتحات كاملة الارتفاع. يمكن للمستخدم وضع الوحدات الرئيسية في أي من الفتحات الأربعة عشر المتاحة. لا يُسمح بوجود أكثر من وحدتين رئيسيتين في كل رف، واحدة في نصف فتحة علوية والأخرى في نصف فتحة سفلية. .

وحدات الإدخال/الإخراج
فتحة خلفية كاملة الارتفاع

2. ما هو مصدر الطاقة لمحول Keyphasor؟ 3500/25 149369-01 ؟
-24 فولت تيار مستمر، 40 مللي أمبير كحد أقصى لكل قناة.

رابط ورقة البيانات:

123616-01 محول القرب Bently Nevada NSv ملف بي دي إف ورقة البيانات
