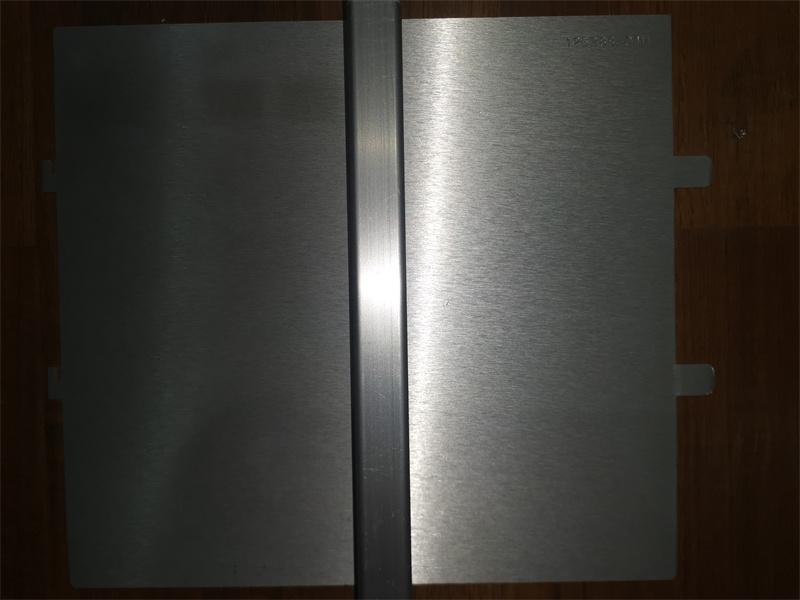

125388-01 هيكل بنتلي نيفادا نصف الارتفاع 125388-01H

وصف:

وحدة Keyphasor المُحسّنة 3500/25 هي وحدة ثنائية القناة بنصف ارتفاع، تُستخدم لتوفير إشارات Keyphasor لوحدات المراقبة في رف 3500. تستقبل الوحدة إشارات الإدخال من مجسات القرب أو اللاقطات المغناطيسية، وتحولها إلى إشارات Keyphasor رقمية تُشير إلى تطابق علامة Keyphasor على العمود مع مُحوّل Keyphasor. يستقبل نظام حماية الآلات 3500 ما يصل إلى أربع إشارات Keyphasor في التكوين العادي، وما يصل إلى ثماني إشارات Keyphasor في التكوين المزدوج.

وحدة Keyphasor المُحسّنة هي وحدة مُحسّنة لنظام 3500. تُوفر هذه الوحدة قدرات مُوسّعة لمعالجة إشارات Keyphasor مقارنةً بالتصميم السابق، مع الحفاظ على توافق تام من حيث الشكل والملاءمة والوظيفة مع وحدات Keyphasor الحالية المُستخدمة في الأنظمة القديمة. استُبدلت وحدة Keyphasor، PWA 125792-01، بالكامل بالوحدة المُحدّثة 149369-01.

عند الحاجة إلى مدخل Keyphasor للنظام لتطبيقات التكرار المعياري الثلاثي (TMR)، ينبغي أن يستخدم نظام 3500 وحدتي Keyphasor. في هذا التكوين، تعمل الوحدتان بالتوازي لتوفير إشارة Keyphasor أساسية وثانوية للوحدات الأخرى في الرف.

يمكن لنظام يحتوي على أكثر من أربعة مدخلات Keyphasor استخدام تكوين مزدوج بشرط ألا يزيد عدد إشارات الإدخال الرئيسية عن أربع. يتطلب التكوين المزدوج وضعي مراقبة متتاليين إما في وضعي الفتحة العلوية/السفلى أو في كليهما. تقبل وحدات Keyphasor الأربع أربع قنوات إدخال رئيسية وأربع قنوات احتياطية، وتوفر أربع قنوات إخراج (واحدة لكل وحدة). كما يمكن تكوين اثنين مقترنين وواحدة غير مقترنة (ثلاث وحدات Keyphasor إجمالاً). في هذا التكوين، يمكن للمستخدم تكوين وحدة Keyphasor واحدة غير مقترنة (اختيار خيارين: قناتين أو قناة واحدة وقناتين).

صُممت وحدة الإدخال/الإخراج المعزولة Keyphasor للتطبيقات التي تتصل فيها إشارات Keyphasor بالتوازي مع أجهزة متعددة وتتطلب عزلًا عن أنظمة أخرى، مثل نظام التحكم. صُممت وحدة الإدخال/الإخراج المعزولة خصيصًا لتطبيقات الالتقاط المغناطيسي، ولكنها متوافقة مع تطبيقات Proximitor* وتوفر عزلًا لها، شريطة توفر مصدر طاقة خارجي.

كان الهدف الرئيسي من وحدة الإدخال/الإخراج هذه هو قياس سرعة العمود وليس الطور. توفر هذه الوحدة قياسات للطور، إلا أنها تُدخل انزياح طور أعلى قليلاً من إصدار الإدخال/الإخراج غير المعزول. يوضح الشكل 1 مقدار انزياح الطور الذي تُضيفه وحدات الإدخال/الإخراج المعزولة عند سرعات آلات مختلفة.

تتضمن ميزات المنتج المحسنة إنشاء إشارات حدث مرة واحدة لكل دورة من مدخلات أحداث متعددة لكل دورة، وبرامج ثابتة قابلة للترقية ميدانيًا، وإعداد تقارير بيانات إدارة الأصول.

3500/25-AA-BB-CC

أ: عدد القنوات
01
بطاقة Keyphasor ثنائية القناة بنصف ارتفاع (طلب لقناتين)
02
بطاقتا Keyphasor ثنائيتا القناة بارتفاع نصف الارتفاع (طلب لأربع قنوات)

ب: نوع وحدة الإدخال/الإخراج
01
وحدة الإدخال/الإخراج مع الإنهاءات الداخلية
02
وحدة الإدخال/الإخراج مع الإنهاءات الخارجية
03
حاجز داخلي للإدخال/الإخراج مع الإنهاءات الداخلية

04
وحدة إدخال/إخراج معزولة مع نهايات داخلية (مصممة للاستخدام مع أجهزة التقاط مغناطيسية)
05
وحدة إدخال/إخراج معزولة مع نهايات خارجية (مصممة للاستخدام مع أجهزة التقاط مغناطيسية)

ج: خيار موافقة الوكالة
00
غير مطلوب
01
CSA/NRTL/C (الفئة 1، القسم 2)
02
ATEX/IECEx/CSA (الفئة 1 المنطقة 2)

إضافي

محول بطاقة نصف الارتفاع

الأسئلة الشائعة:

1. ما هي متطلبات مساحة الرفوف لـ 3500/25 149369-01 ؟

الوحدة الرئيسية

1 فتحة أمامية بنصف الارتفاع
تتطلب الوحدات الرئيسية نصف الارتفاع محول تركيب خاص للتركيب في الفتحات كاملة الارتفاع. يمكن للمستخدم وضع الوحدات الرئيسية في أي من الفتحات الأربعة عشر المتاحة. لا يُسمح بوجود أكثر من وحدتين رئيسيتين في كل رف، واحدة في نصف فتحة علوية والأخرى في نصف فتحة سفلية. .

وحدات الإدخال/الإخراج
فتحة خلفية كاملة الارتفاع

2. ما هو مصدر الطاقة لمحول Keyphasor؟ 3500/25 149369-01 ؟
-24 فولت تيار مستمر، 40 مللي أمبير كحد أقصى لكل قناة.

رابط ورقة البيانات:

125388-01 هيكل بنتلي نيفادا نصف الارتفاع 125388-01H ملف بي دي إف ورقة البيانات
