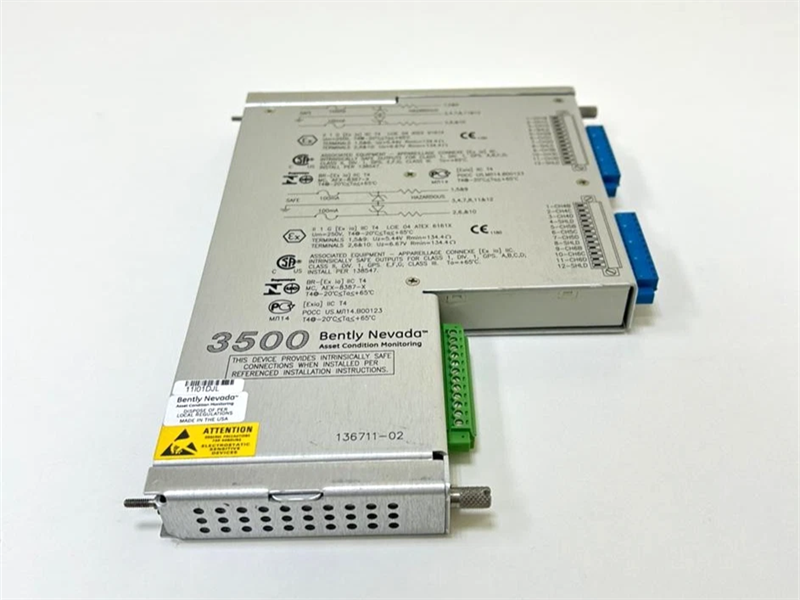

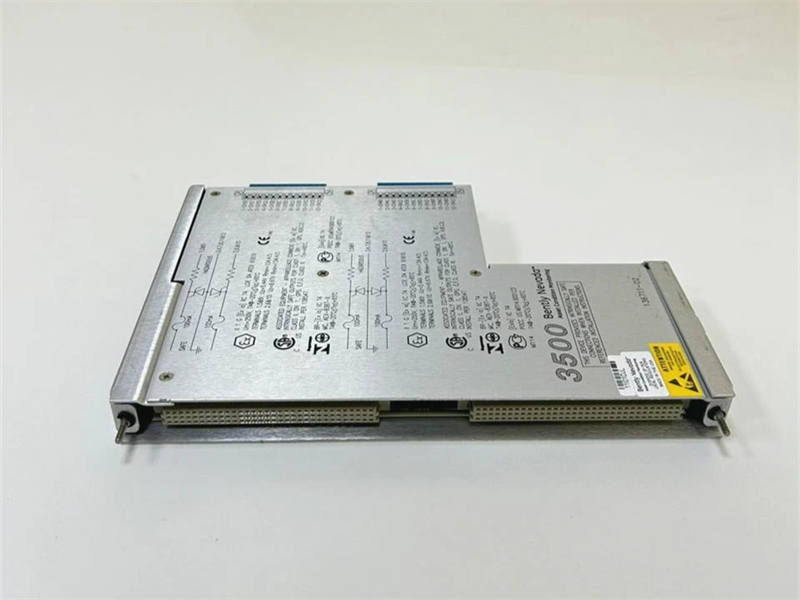

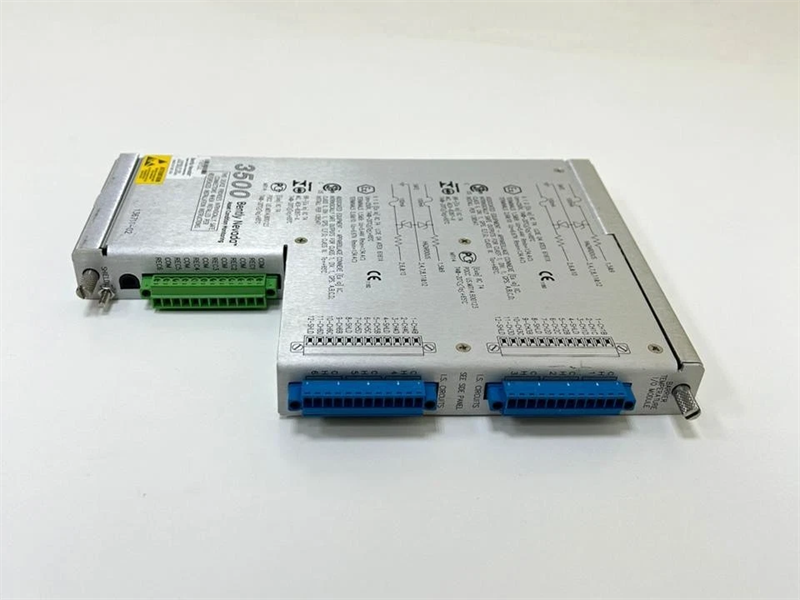

136711-02 وحدة إدخال/إخراج بنتلي نيفادا 3500/61-01-00 RTD/TC

136711-02 وحدة إدخال/إخراج RTD/TC 3500/61 مع حواجز داخلية ونهايات داخلية. (غير معزولة)

رقم الصنف.:
136711-02
دفع:
T/T
سعر السوق:
$1950
أصل المنتج:
U.S.A.
اللون:
Depends on material
ميناء الشحن:
Xiamen
المهلة:
5-7 days
الأسهم السلع:
6
وزن المنتج:
0.46 kg

التحقيق الآن تحميل ورقة البيانات

مقدمة المنتج

التصنيع	بنتلي، نيفادا
نموذج	136711-02
رقم القطعة	3500/61
الكتالوج	3500
وصف	وحدة إدخال/إخراج RTD/TC
أصل	الولايات المتحدة الأمريكية
رمز النظام المنسق	8537101190
الأبعاد	2.4424.116.3 (سم)
وزن	0.46 كجم

وصف:

توفر وحدات 3500/61 ست قنوات لمراقبة درجة الحرارة، وتستقبل مدخلات درجة الحرارة من نوعي كاشف درجة الحرارة المقاوم (RTD) والمزدوجة الحرارية (TC). تقوم هذه الوحدات بمعالجة هذه المدخلات ومقارنتها بنقاط ضبط الإنذار التي يبرمجها المستخدم. تؤدي وحدتا 3500/60 و3500/61 وظائف متطابقة، باستثناء أن وحدة 3500/61 توفر مخرجات تسجيل لكل قناة من قنواتها الست، بينما لا توفرها وحدة 3500/60.

يقوم المستخدم ببرمجة الوحدات لإجراء قياسات درجة الحرارة باستخدام مقياس درجة الحرارة المقاوم (RTD) أو مقياس درجة الحرارة المزدوج (TC) باستخدام برنامج تهيئة الرف 3500. تتوفر وحدات الإدخال/الإخراج المختلفة بإصدارات RTD/TC غير معزولة أو معزولة. يمكن للمستخدم تهيئة الإصدار غير المعزول RTD/TC لقبول مدخلات TC أو RTD، أو مزيج من مدخلات TC وRTD.

يوفر الإصدار المعزول بتقنية TC عزلًا بين القنوات يصل إلى 250 فولت تيار مستمر للحماية من التداخل الخارجي.
عند استخدام نظام مراقبة درجة الحرارة في تكوين ثلاثي الوحدات المتكررة (TMR)، يجب تركيب أجهزة المراقبة متجاورة في مجموعات من ثلاثة. في هذا التكوين، يستخدم النظام نوعين من التصويت لضمان دقة التشغيل وتجنب الأعطال الفردية.

سمات:

نقاط ضبط الإنذار

يمكن للمستخدم ضبط نقاط التنبيه والخطر للقيمة المقاسة بواسطة جهاز المراقبة باستخدام إعدادات البرنامج. ويمكن ضبط التنبيهات من 0 إلى 100% من النطاق الكامل لكل قيمة مقاسة. ويُستثنى من ذلك الحالات التي يتجاوز فيها النطاق الكامل نطاق المستشعر، حيث سيحد نطاق المستشعر من نقطة الضبط. وتصل دقة التنبيهات إلى 0.13% من القيمة المطلوبة. وتحتوي أجهزة مراقبة درجة الحرارة على نقاط ضبط للتنبيه في حالتي الارتفاع والانخفاض.

درجة حرارة التشغيل

من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +150 درجة فهرنهايت) عند استخدامها مع وحدات الإدخال/الإخراج ذات الإنهاء الداخلي/الخارجي
من 0 درجة مئوية إلى +65 درجة مئوية (من 32 درجة فهرنهايت إلى +150 درجة فهرنهايت) عند استخدامها مع وحدات الإدخال/الإخراج ذات الحاجز الداخلي (الإنهاء الداخلي).

القيم المقاسة

تتضاعف قوة وحدة التحكم المنطقية لأنظمة الإنذار بفضل تنوع مصادر الإدخال التي يمكنها الاستفادة منها. إذ يمكن للوحدة استخدام مدخلات الإنذار مثل حالتي التنبيه والخطر، واللتان تشيران إلى وجود ظروف حرجة.

تحديد:
إشارة
يقبل من 1 إلى 6 إشارات من محولات RTD أو TC.

مقاومة الدخل
10 ميجا أوم لكل مدخل سلكي.

وحدات الإدخال/الإخراج
وحدة إدخال/إخراج معزولة
عزل النظام: 500 فولت تيار مستمر، عزل القناة إلى القناة: 250 فولت تيار مستمر
لا يلزم العزل إلا في حالات الأعطال، ولن تكون هذه الفولتيات موجودة على وحدات درجة الحرارة 2/13 3500/60 و 3500/61 ومدخلات وحدة الإدخال/الإخراج عند حدوث عطل في الأسلاك أو في المجال.

مخرج أوتس
مصابيح LED في اللوحة الأمامية
مؤشر LED موافق
يشير إلى متى يعمل جهاز مراقبة درجة الحرارة بشكل صحيح.

مؤشر LED للإرسال/الاستقبال
يشير ذلك إلى أن جهاز مراقبة درجة الحرارة يتواصل مع الوحدات الأخرى في الرف 3500.

تجاوز LED
يشير إلى متى يكون جهاز مراقبة درجة الحرارة في وضع التجاوز.

مخرجات جهاز التسجيل
3500/61-AA-BB

نوع وحدة الإدخال/الإخراج A:

01 وحدة الإدخال/الإخراج غير المعزولة RTD/TC - نهايات داخلية

02 وحدة الإدخال/الإخراج غير المعزولة RTD/TC - نهايات خارجية

03 وحدة الإدخال/الإخراج المعزولة TC - نهايات داخلية

04 وحدة الإدخال/الإخراج المعزولة TC - نهايات خارجية

05 وحدة إدخال/إخراج غير معزولة من نوع RTD/TC مزودة بحواجز داخلية

ب: خيار موافقة الوكالة

٠٠ لا أحد

01 CSA/NRTL/C (الفئة 1، القسم 2)

02 ATEX/ IECEx/ CSA (الفئة 1، المنطقة 2)

3500/61 - خاص
163179-02 3500/61 جهاز مراقبة درجة الحرارة (مع مسجلات)

133819-02 3500/61 RTD/TC وحدة الإدخال/الإخراج غير المعزولة ذات النهايات الداخلية.

133827-02 3500/61 RTD/TC وحدة الإدخال/الإخراج غير المعزولة ذات النهايات الخارجية.

133835-02 وحدة إدخال/إخراج معزولة 3500/61 TC، نهايات داخلية. 133843-02 وحدة إدخال/إخراج معزولة 3500/61 TC، نهايات خارجية.

133892-01 3500/61 كتلة إنهاء خارجية لمخرج المسجل (موصلات شريط طرفي).

133900-01 3500/61 وحدة إنهاء خارجية لمخرج المسجل (موصلات على الطراز الأوروبي).

136711-02 وحدة إدخال/إخراج RTD/TC 3500/61 مع حواجز داخلية ونهايات داخلية. (غير معزولة)

رابط ورقة البيانات:

دليل وحدة الإدخال/الإخراج RTD/TC من بنتلي نيفادا 3500/61-01-02 (رقم المرجع: 136711-02) ملف PDF ورقة البيانات
