التصنيع
|
بنتلي، نيفادا |
|
نموذج
|
3500/46-03-00 |
| رقم القطعة |
176449-06
|
|
الكتالوج
|
3500 |
|
وصف
|
جهاز مراقبة الاهتزاز رباعي القنوات
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
24.4*2.5*24.4 (سم)
|
| وزن | 0.91 كجم |
وصف:
طراز المنتج:

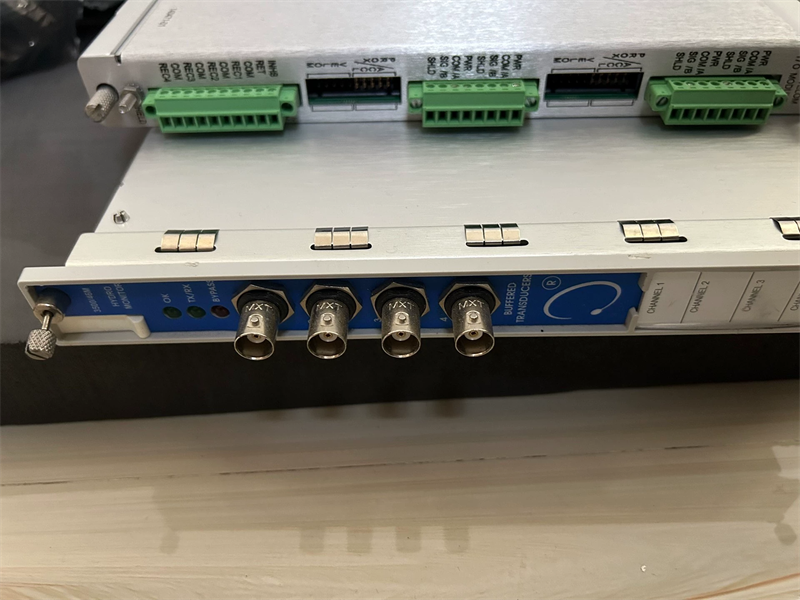

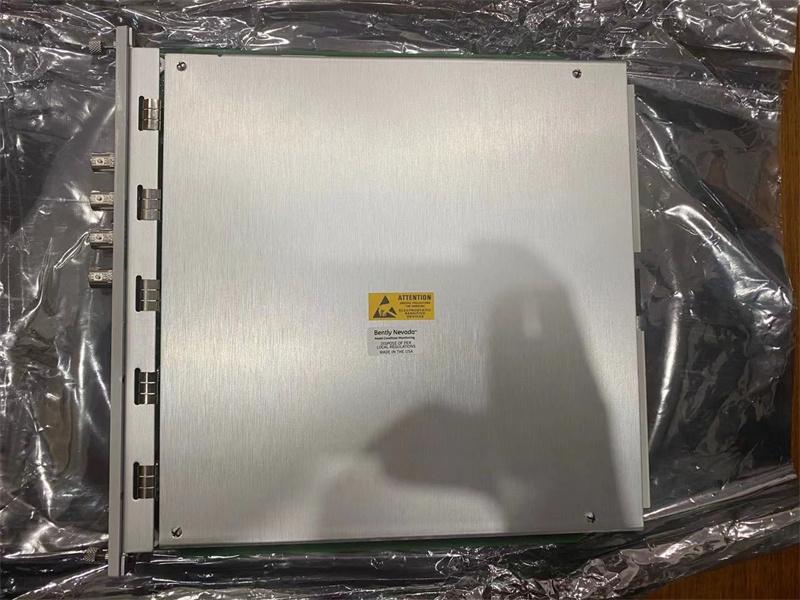

بنتلي نيفادا 3500/46M 176449-06
نوع المنتج:
وحدة إدخال طاقة تيار مستمر منخفض الجهد
جهاز مراقبة الاهتزاز رباعي القنوات
توافق النظام:
نظام حماية الآلات Bently Nevada 3500
جهد الإدخال:
20-30 فولت تيار مستمر (24 فولت تيار مستمر اسمي)
طلب:
مصمم لتوفير طاقة داخلية منظمة لرفوف Bently Nevada 3500 ووحدات المراقبة المثبتة.
تثبيت:
-
مثبت داخل رف 3500
-
يتطلب وحدة إدخال طاقة متوافقة (PIM)
-
يدعم تكوين مصدر طاقة واحد أو مزدوج (احتياطي)
بيئة التشغيل:
تطبيقات التحكم الصناعي وحماية الآلات، بما في ذلك النفط والغاز وتوليد الطاقة وأنظمة مراقبة المعدات الدوارة.
حالة:
متوفر كبديل أو قطعة غيار للأنظمة 3500 الحالية.
جهاز مراقبة الضغط الهيدروليكي 3500/46M هو جهاز رباعي القنوات يستقبل إشارات من مستشعرات القرب، والمستشعرات الزلزالية، ومستشعرات الضغط الديناميكي، ومستشعرات فجوة الهواء. يقوم الجهاز بمعالجة الإشارة لتوفير قياسات الاهتزاز والموقع والضغط الساكن والديناميكي. ثم يقارن الإشارات المعالجة مع الإنذارات التي يبرمجها المستخدم. تجمع قنوات قياس الاهتزاز الشعاعي الهيدروليكي حركة فجوة العمود مع سعة NX لتوفير قياس يُطلق إنذارًا عند حدوث عطل في مسمار القص.
باستخدام برنامج تكوين الرف 3500، يمكنك تكوين جهاز مراقبة الهيدرو 3500/46M لأداء الوظائف التالية:
الميزات الرئيسية
-
الاهتزاز الشعاعي المائي
-
ح
فجوة هوائية من نوع ydro
-
سرعة الماء
-
التسارع المائي
-
الدفع الهيدروليكي
-
مركبة ترفيهية مائية متعددة الأوضاع
-
فجوة هوائية متعددة الأوضاع
-
سرعة الماء متعددة الأوضاع
-
الدفع متعدد الأوضاع
-
تسارع متعدد الأوضاع
-
الضغط الهيدروديناميكي متعدد الأنماط
-
لفائف نهاية الجزء الثابت الهيدروليكي (SEW)
التعليمات

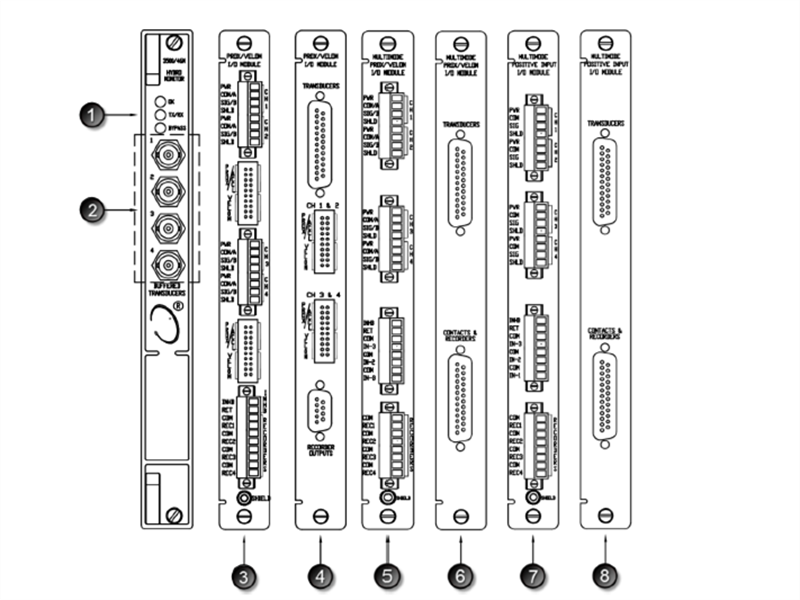

س1: ما هي الإشارة من مصابيح LED الأمامية 3500/46M 176449-06؟
مؤشر LED يعمل بشكل صحيح - يشير إلى أن جهاز مراقبة مستوى الماء 3500/46M يعمل بشكل صحيح
مؤشر LED للإرسال/الاستقبال - يشير إلى متى يتصل جهاز مراقبة الهيدرو 3500/46M بالوحدات الأخرى في رف 3500.
مؤشر التجاوز LED - يشير إلى متى يكون جهاز مراقبة المياه 3500/46M في وضع التجاوز.
س2: ما هي مقاومة الإدخال لوحدة الإدخال/الإخراج؟
10 كيلو أوم لجهاز Prox/Accel، 3.5 ميجا أوم لجهاز Velomitor
س3: هل هذه الوحدة متوافقة مع أنظمة 3500 الحالية؟
نعم. هذا مصدر الطاقة هو متوافق تمامًا مع جميع رفوف ووحدات مراقبة Bently Nevada 3500 القياسية مما يجعله مناسبًا لكل من التركيبات الجديدة واستبدال مصادر الطاقة الحالية التي تعمل بالتيار المستمر.
س4: هل يدعم هذا الطراز تكوينات الطاقة الاحتياطية؟
نعم. يسمح نظام 3500 مزودات طاقة مزدوجة يتم تركيبها، مما يوفر التكرار للتطبيقات التي يكون فيها التشغيل المستمر وموثوقية النظام أمراً بالغ الأهمية.
س5: هل هناك أي برامج أو إعدادات مطلوبة بعد التثبيت؟
لا يتطلب الأمر أي برامج أو إعدادات إضافية للبرامج الثابتة. بمجرد تثبيت الوحدة بشكل صحيح، تعمل تلقائيًا كجزء من نظام 3500.
س6: ما هو الاستخدام الشائع لهذا المنتج؟
يُستخدم بشكل شائع في أنظمة حماية الآلات ومراقبة حالتها ، بما في ذلك التوربينات والضواغط والمضخات وغيرها من المعدات الدوارة الهامة.
يرجى تحديد نوع مصدر الطاقة الصحيح وخيار الموافقة وفقًا لتكوين النظام الخاص بك.
معلومات الطلب - جهاز مراقبة المياه 3500/46 متر
تنسيق رمز الطلب
أ: نوع وحدة الإدخال/الإخراج
| 01 |
وحدة إدخال/إخراج Prox/Velom مع نهايات داخلية
|
| 02 |
وحدة إدخال/إخراج Prox/Velom مع نهايات خارجية
|
| 03 |
وحدة إدخال/إخراج متعددة الأوضاع بتقنية Prox/Velom مع نهايات داخلية
|
| 04 |
وحدة إدخال/إخراج متعددة الأوضاع بتقنية Prox/Velom مع نهايات خارجية
|
| 05 |
وحدة إدخال/إخراج متعددة الأوضاع ذات مدخلات موجبة مع نهايات داخلية
|
| 06 |
وحدة إدخال/إخراج متعددة الأوضاع ذات مدخلات موجبة مع نهايات خارجية
|
ب: خيار الموافقة على المناطق الخطرة
| ٠٠ | لا أحد |
| 01 |
CSA/NRTL/C (الفئة 1، القسم 2)
|
| 02 |
ATEX/IECEx/CSA (الفئة 1، المنطقة 2)
|
| 176449-06 |
جهاز مراقبة الضغط الهيدروليكي 3500/46 متر
|
| 144403-01 |
دليل مستخدم جهاز مراقبة مستوى الماء 3500/46M
|
| 140471-01 |
وحدة إدخال/إخراج Prox/Velom مع نهايات داخلية
|
| 140482-01 |
وحدة إدخال/إخراج Prox/Velom مع نهايات خارجية
|
| 169459-01 |
وحدة إدخال/إخراج متعددة الأوضاع بتقنية Prox/Velom مع نهايات داخلية
|
| 169459-02 |
وحدة إدخال/إخراج متعددة الأوضاع بتقنية Prox/Velom مع نهايات خارجية
|
| 169715-01 |
وحدة إدخال/إخراج متعددة الأوضاع ذات مدخلات موجبة مع نهايات داخلية
|
| 169715-02 |
وحدة إدخال/إخراج متعددة الأوضاع ذات مدخلات موجبة مع نهايات خارجية
|
| 00561941 |
وحدة الإدخال/الإخراج Prox/Velom و Multimode Prox/Velom موصل ذو عشرة دبابيس تحويل
|
| 00580434 |
موصل رأسي من النوع الأوروبي ذو 8 دبابيس، للاستخدام في وحدات الإدخال/الإخراج ذات النهايات الداخلية.
|
| 00580432 |
موصل رأسي من النوع الأوروبي ذو 10 دبابيس، للاستخدام في وحدات الإدخال/الإخراج ذات النهايات الداخلية.
|
تُقدّم شركتنا مجموعة كاملة من وحدات تزويد الطاقة من سلسلة 3500، وهي متوفرة فوراً. لدينا مخزون كبير يشمل الطرازات الحالية والسابقة، ونرحب باستفساراتكم.
