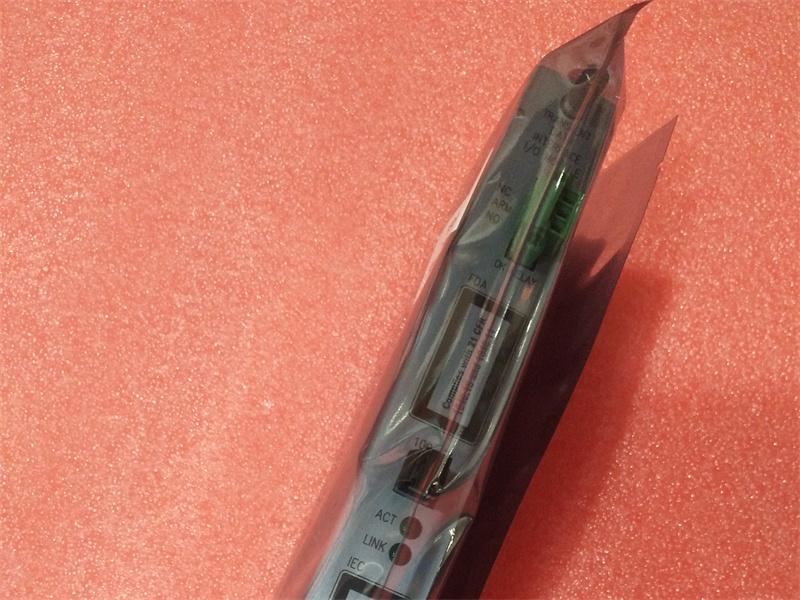

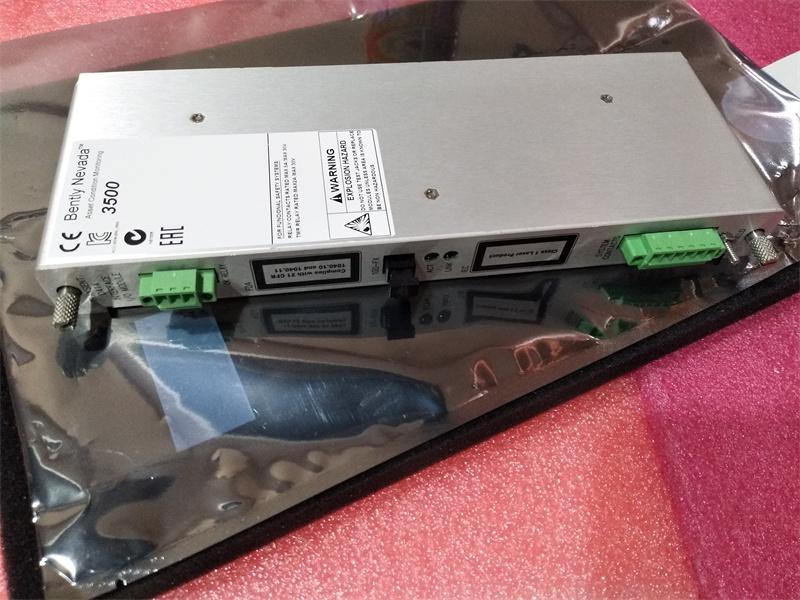

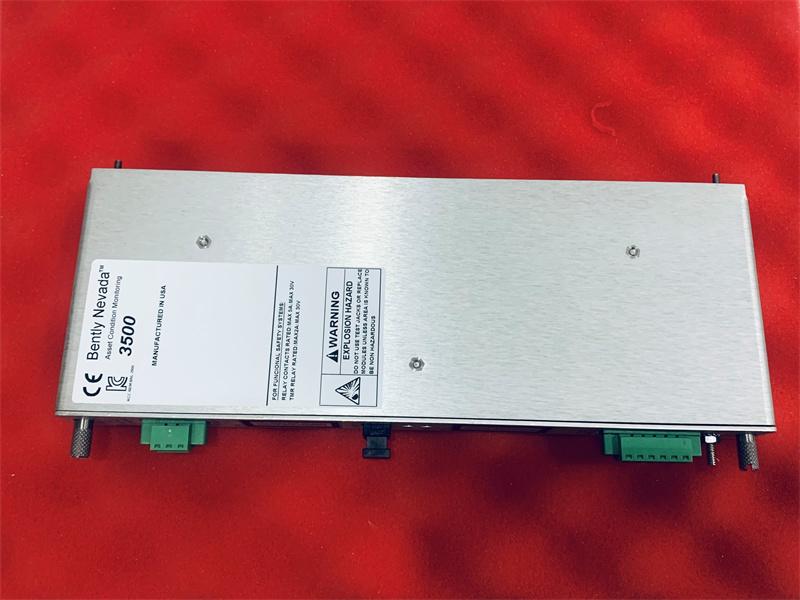

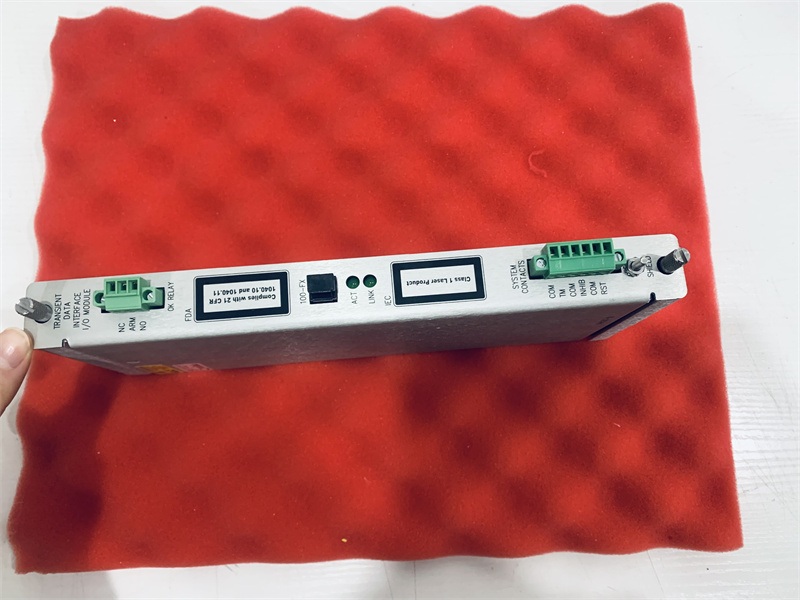

وحدة الإدخال/الإخراج 146031-02 Bently Nevada 3500/22M-01-02-00

الوصف:

واجهة البيانات العابرة 3500/22M (TDI) هي الواجهة بين نظام المراقبة 3500 والبرنامج المتوافق (برنامج مراقبة وتشخيص حالة النظام 1 وبرنامج تكوين النظام 3500). تجمع TDI بين وظيفة وحدة واجهة الرف 3500/20 (RIM) وإمكانية جمع البيانات لمعالج اتصالات مثل TDXnet

يقع مُحسِّن TDI في الفتحة المجاورة لمصادر الطاقة في رف 3500. ويتصل بشاشات سلسلة M (3500/40M، 3500/42M، إلخ) لجمع بيانات الحالة الثابتة والبيانات الديناميكية العابرة (شكل الموجة) باستمرار، ثم تمريرها عبر وصلة إيثرنت إلى برنامج المُضيف. لمزيد من المعلومات، يُرجى مراجعة قسم التوافق في نهاية هذه الوثيقة.

تُعد إمكانية التقاط البيانات الثابتة ميزة قياسية مع جهاز TDI. ومع ذلك، فإن استخدام قرص تمكين القنوات الاختياري سيسمح لجهاز TDI بالتقاط البيانات الديناميكية والبيانات العابرة عالية الدقة أيضًا. يتضمن جهاز TDI وظيفة معالج الاتصالات ضمن رف 3500.

على الرغم من أن وحدة TDI تُوفر بعض الوظائف المشتركة للرف بأكمله، إلا أنها ليست جزءًا من مسار المراقبة الحرجة، ولا تؤثر على التشغيل السليم والطبيعي لنظام المراقبة الشامل لحماية الآلات الأوتوماتيكية. يتطلب كل رف 3500 وحدة TDI أو وحدة RIM واحدة، والتي تشغل دائمًا الفتحة 1 (بجوار مصادر الطاقة).

وحدة الإدخال/الإخراج - الطرفية المشتركة للإشارة
يتضمن كلا إصداري وحدة الإدخال/الإخراج TDI الآن موصلًا ثنائي السنون لتوصيل موصل الإشارة المشترك بنقطة تأريض جهاز واحدة للرف. عند الانتهاء، يجب تحريك مفتاح الاختيار على جانب وحدة إدخال الطاقة (PIM) باتجاه السهم المسمى "HP" لعزل موصل الإشارة المشترك عن تأريض الهيكل (السلامة).

قرص تمكين البيانات الديناميكية 3500 22M
يُمكّن هذا القرص عدد قنوات البيانات الديناميكية (أي القدرة على جمع أشكال الموجات) التي يدعمها TDI. يوجد مستويان من البيانات الديناميكية. نقاط الحالة الثابتة هي قنوات تجمع بيانات أشكال الموجات إما بناءً على أمر برمجي أو حدث إنذار، وبالتالي تدعم القيم الحالية، والتقاط أشكال الموجات المجدولة، والتقاط بيانات الإنذار. تُوفر النقاط العابرة جميع وظائف نقطة الحالة الثابتة مع إمكانية إضافية لجمع أشكال الموجات نتيجةً لتغيرات في المعلمات، مثل سرعة الجهاز.

وصف المنتج
3500/22M-AA-BB-CC

أ: نوع واجهة البيانات العابرة
٠١
قياسي (يُستخدم لتطبيقات المراقبة القياسية)
ب: نوع وحدة الإدخال/الإخراج
٠١
إيثرنت 10Base-T/100Base-TX
02
إيثرنت 100Base-FX (ألياف بصرية)
٠٣
إيثرنت ١٠Base-T/١٠٠Base-TX مع نقاط اتصال OK Relay مطلية بالذهب
٠٤
100Base-FX (ألياف بصرية) إيثرنت مع جهات اتصال مرحل مطلية بالذهب OK
ج: موافقة الوكالة
٠٠
لا شيء
٠١
CSA/NRTL/C (الفئة ١، القسم ٢)
02
متعدد (CSA، ATEX، IECEx)

قطع غيار

الأسئلة الشائعة:

1. ما هي وظيفة 3500/22M-01-02-00 146031-02 ؟

يشير إلى حالة عمل رف 3500 بشكل طبيعي أو عند اكتشاف عطل فيه. يمكن للمستخدم اختيار جهة اتصال "مفتوح" أو "مغلق" للإعلان عن حالة "غير سليمة". يعمل هذا المُرحّل دائمًا في وضع "التشغيل العادي".

٢. ما هو التقييمات من ٣٥٠٠/٢٢م-٠١-٠٢-٠٠ ١٤٦٠٣١-٠٢ ؟

تم تصنيف مرحل OK القياسي إلى 5 أمبير عند 24 فولت تيار مستمر / 120 فولت تيار متردد، 120 وات / 600 فولت أمبير طاقة التبديل (الحد الأقصى)
تم تصنيف مرحل OK مع جهات اتصال مطلية بالذهب إلى 1 مللي أمبير عند 1 فولت تيار مستمر (الحد الأدنى)

3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

146031-02 وحدة الإدخال/الإخراج بنتلي نيفادا 3500/22M-01-02-00 PDF ورقة البيانات
