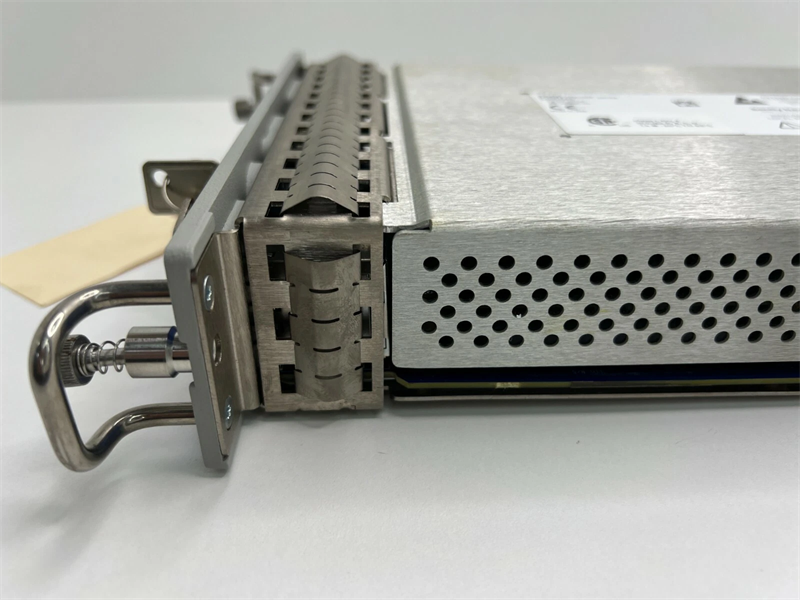

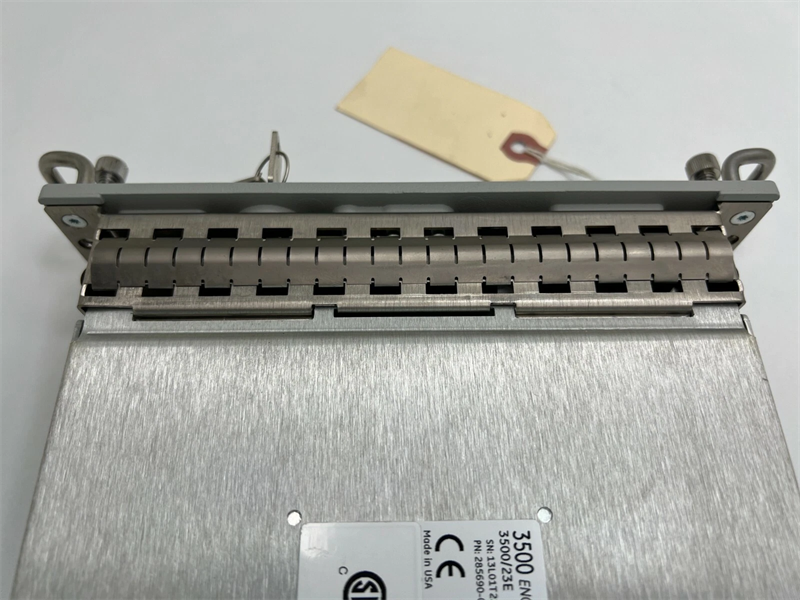

3500/23E Bently Nevada 285690-01 واجهة بيانات مؤقتة

وصف:

واجهة البيانات العابرة 3500/23E (TDI) هي الواجهة بين نظام مراقبة 3500 ENCORE وبرنامج مراقبة وتشخيص الحالة System 1* من GE. تجمع TDI بين قدرة مراقب النظام وقدرة معالج الاتصالات على جمع البيانات.

يعمل جهاز TDI في فتحة مراقبة النظام بحامل 3500 ENCORE، بالتزامن مع أجهزة مراقبة الاهتزاز (3500/42E)، لجمع بيانات الموجات المستقرة والعابرة باستمرار، وتمريرها عبر وصلة إيثرنت إلى برنامج المضيف. التقاط البيانات الثابتة قياسي مع TDI، إلا أن استخدام قرص تمكين القناة الاختياري يسمح لـ TDI بالتقاط البيانات الديناميكية أو العابرة أيضًا. يتميز TDI بتحسينات في عدة جوانب مقارنةً بمعالجات الاتصالات السابقة، ويدمج وظيفة معالج الاتصالات ضمن حامل 3500 ENCORE.

توفر وحدة TDI إمكانيات اتصال واسعة النطاق لجميع قيم وحالات الرفوف التي تتم مراقبتها للتكامل مع التحكم في العملية وأنظمة الأتمتة الأخرى باستخدام إمكانيات الاتصالات التسلسلية (RS232 / RS422 / RS485).

يتطلب كل رف 3500 ENCORE وحدة TDI واحدة، والتي تشغل دائمًا الفتحة 1 (بجوار مصادر الطاقة).

واجهة البيانات العابرة (TDI) هي الواجهة الرئيسية لحامل 3500 ENCORE مع برامج التكوين والعرض والحالة والمراقبة، بالإضافة إلى أنظمة التحكم الخارجية. يتطلب كل حامل واجهة بيانات عابرة واحدة، موجودة في فتحة الحامل المجاورة مباشرةً لفتحة مصدر الطاقة. تدعم واجهة البيانات العابرة بروتوكولاً خاصاً يستخدمه برنامج تكوين 3500 لتكوين الحامل. توفر واجهة البيانات العابرة اتصالاً مباشراً مع برنامج إدارة الآلات Bently Nevada System 1 من GE دون الحاجة إلى معالج اتصالات خارجي.

يدعم TDI بروتوكول Modicon MODBUS®.

ملاحظة: لن يدعم نظام 3500 ENCORE 1.0 اتصال MODBUS التسلسلي الخلفي 3300/01. سيتم تعطيل المنفذ التسلسلي الخلفي ذي الـ 25 سنًا مع هذه الترقية.

توفر هذه الواجهة اتصالاً هندسيًا بأنظمة التحكم في العمليات والمؤرخين وأنظمة التحكم والأتمتة الأخرى في المصنع.

يوفر TDI إمكانية الوصول إلى القيم والحالة الحالية التي تتم مراقبتها عبر هذا البروتوكول.

يمكن تهيئة TDI لدعم خريطة السجل 3300 أو 3500. اختيار خريطة السجل 3300 سيحافظ على برمجة نظام التحكم الموزع (DCS) المستخدمة للوصول إلى نظام 3300. يتيح اختيار خريطة السجل 3500 الوصول إلى القياسات الإضافية التي يوفرها نظام ENCORE.

يقع مُرحِّل النظام السليم1 داخل وحدة الإدخال/الإخراج في وحدة TDI. ويتم تشغيله بناءً على حالة "غير سليمة" داخل وحدة TDI نفسها وداخل وحدات أخرى في الرف.

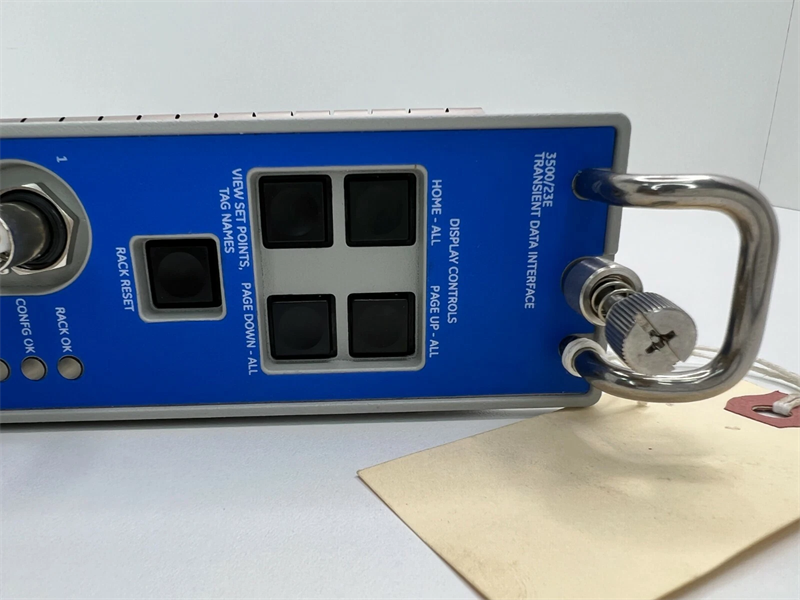

يوفر TDI 4 مصابيح LED في اللوحة الأمامية على النحو التالي:

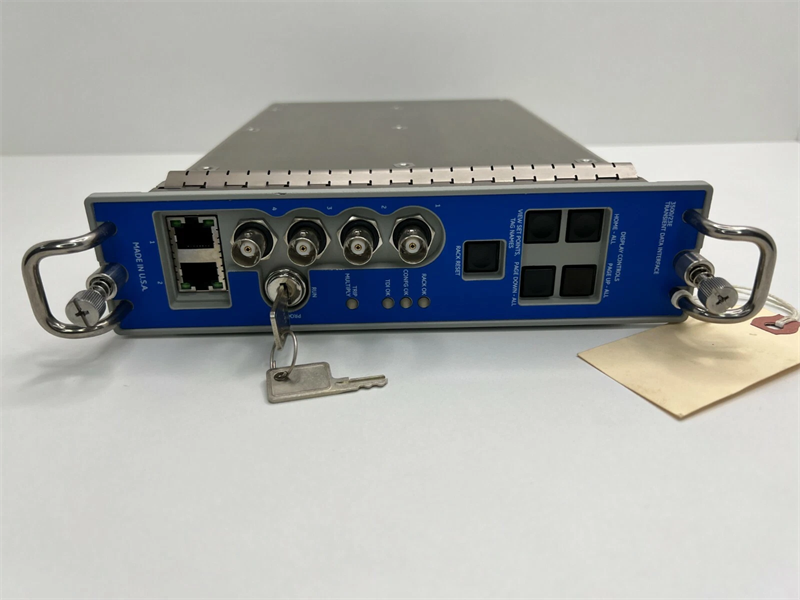

يتم تأمين إعدادات النظام بواسطة مفتاح قفل في مقدمة وحدة TDI، بالإضافة إلى مستويين من حماية كلمة المرور البرمجية، مما يمنع أي تغييرات غير مصرح بها أو التلاعب بها. يمكن توصيل وحدة TDI بجهاز كمبيوتر محمول عبر منفذ إيثرنت في اللوحة الأمامية لإجراء تغييرات محلية على الإعدادات. توفر وحدة TDI اتصالاً دائمًا بالنظام عبر منافذ إيثرنت في الجزء الأمامي والخلفي من الرف.

يوفر جهاز TDI مفتاح إعادة ضبط النظام على اللوحة الأمامية، مما يسمح للمستخدم بإلغاء أي إنذارات مُغلقة في النظام، بالإضافة إلى حالات "غير صالحة" المُغلقة. كما توفر وحدة الإدخال/الإخراج مجموعة من التوصيلات على اللوحة الخلفية، مما يسمح للمستخدمين بتفعيل هذا المفتاح عن بُعد.

أ: نوع وحدة الإدخال/الإخراج
0 0 لا يوجد، يستخدم 3300 PIM المثبت حاليًا.

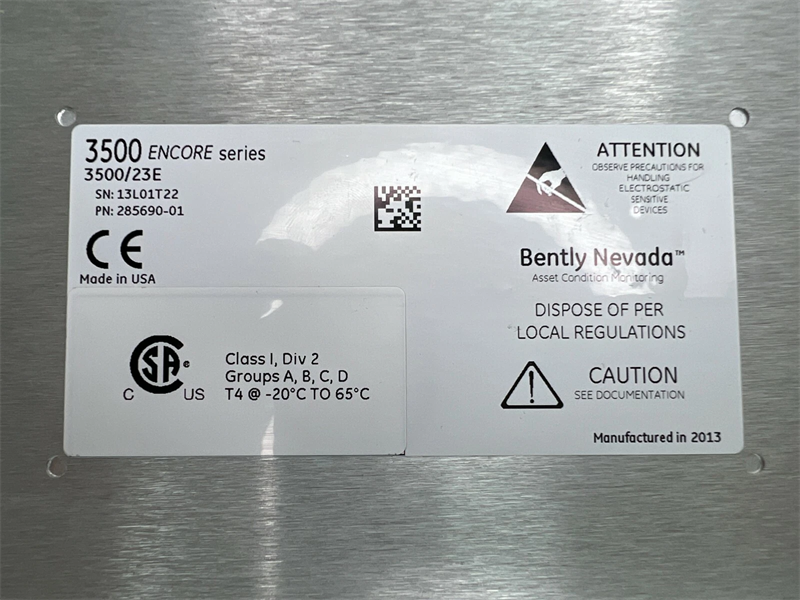

ب: خيار موافقة الوكالة
0 0 لا شيء
0 1 CSA/NRTL/C (الفئة 1، القسم 2)

قطع الغيار

الأسئلة الشائعة:

1. ما هي درجة حرارة 3500/23E بنتلي نيفادا 285690-01؟ ؟

من 0 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +149 درجة فهرنهايت) للتشغيل فوق +55 درجة مئوية، تتطلب الوحدة حدًا أدنى من 300 قدم/دقيقة من الهواء المتحرك عبر الرف.

2. ما هو بروتوكول استضافة BN من 3500/23E بنتلي نيفادا 285690-01 ؟

التواصل مع برنامج تكوين 3500

3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

3500/23E Bently Nevada 285690-01 واجهة بيانات مؤقتة ملف بي دي إف ورقة البيانات
