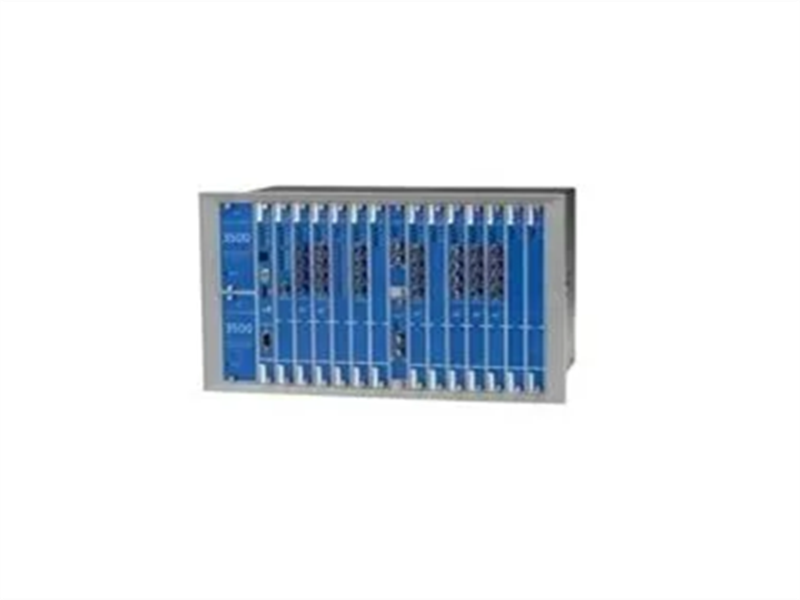

وحدة مراقبة رف النظام من سلسلة Bently Nevada ENCORE 3500/07E

وصف:

يستوعب تصميم رف نظام 3500 ENCORE جميع وحدات شاشات 3500 ENCORE ووحدات تزويد الطاقة. يسمح هذا لوحدات 3500 ENCORE المختلفة بالتواصل مع بعضها البعض، كما يسمح لوحدات تزويد الطاقة بالتواصل مع بعضها البعض. توزيع الطاقة لكل وحدة حسب الحاجة.

تتوفر رفوف 3500 ENCORE بأربعة أحجام:

• 14 موضعًا مع 12 شاشة
• 12 موضعًا مع 10 شاشات
• 10 وضعيات مع 8 شاشات
• 8 مواضع مع 6 شاشات

3500 رفًا متاحًا بتنسيقين:

• حامل اللوحة

يتم تركيب تنسيق الرف هذا على فتحات مستطيلة في الألواح، ويتم تثبيتها على اللوحة باستخدام المشابك المرفقة مع الرف. يمكن الوصول إلى توصيلات الأسلاك ووحدات الإدخال/الإخراج من الجزء الخلفي رف.

• حامل على الرف

يتم تركيب هذا التنسيق للرفوف على 8 مواضع 3500 ENCORE رف النظام على قضبان EIA مقاس 19 بوصة. توصيلات الأسلاك ووحدات الإدخال/الإخراج يمكن الوصول إليها من الجزء الخلفي للرف.

يجب أن تشغل وحدة إمداد الطاقة ووحدة واجهة الرف أقصى يسار الرف. أما بقية الرفوف، فتُتاح لأي مجموعة من الوحدات.

سمات:

• تحويل الطاقة

يقوم بتحويل وتنظيم مدخلات التيار المستمر غير المنظم من مصدر طاقة خارجي إلى جهد تيار مستمر مستقر ومعزول مطلوب من قبل جميع وحدات المراقبة داخل الرف.

• مصدر طاقة احتياطي

مُصممة للتركيب المزدوج في رف 3500، حيث تتشارك وحدتا الطاقة الحمل. في حال تعطل أحد مصدري الطاقة، يتولى الآخر تلقائيًا كامل الحمل، مما يضمن تشغيل النظام دون انقطاع وتحقيق توافر عالٍ.

• مراقبة الحالة والتواصل

تحتوي الوحدة على تشخيصات مدمجة لمراقبة حالتها الخاصة وتنقل معلومات الحالة هذه إلى وحدة واجهة الإطار عبر اتصال اللوحة الخلفية، ثم تقوم في النهاية بتحميلها إلى نظام مراقبة الكمبيوتر المضيف.

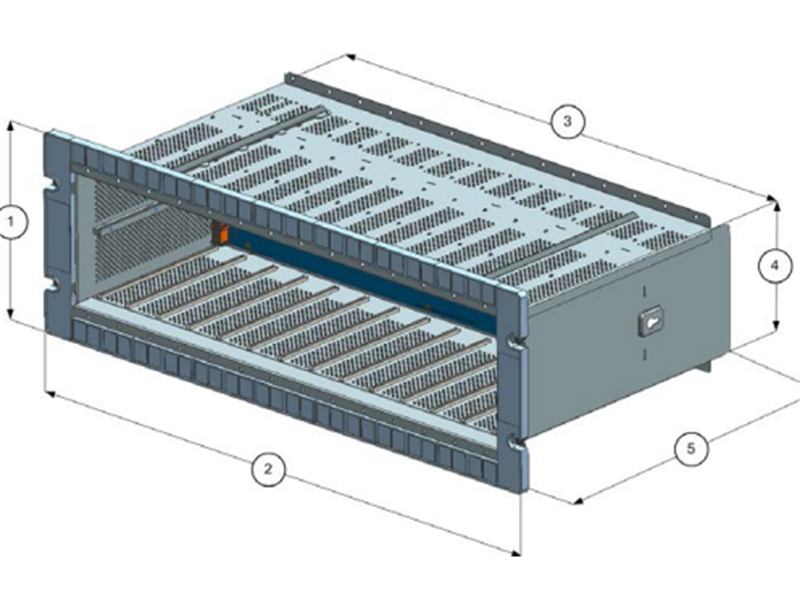

الأشكال والجداول:

الأسئلة الشائعة:

1. ما هي خصائص الإدخال/الإخراج الرئيسية لـ 3500/07E؟
جهد الإدخال: تتوفر نماذج مختلفة لتناسب مصادر الطاقة الميدانية المختلفة.
تشمل النماذج الشائعة ما يلي:
24 فولت تيار مستمر (على سبيل المثال، 3500/07E-01-01-00)
125 فولت تيار مستمر (على سبيل المثال، 3500/07E-02-01-00)

جهد الخرج: يوفر جهد تيار مستمر معزول متعدد للإطار، مثل ±15 فولت تيار مستمر، و+5 فولت تيار مستمر، وما إلى ذلك، للاستخدام من قبل جميع وحدات المراقبة.

2. ما هي بعض الأسباب الشائعة لانقطاع مصدر الطاقة؟

1. مشاكل مصدر طاقة الإدخال: جهد الإدخال مرتفع للغاية، أو منخفض للغاية، أو يتقلب بشكل مفرط.
2. المشاكل البيئية: تؤدي درجة الحرارة المحيطة العالية داخل الخزانة إلى تشغيل حماية الوحدة من الحرارة الزائدة.
3. الحمل الزائد: تم تثبيت عدد كبير جدًا من الوحدات في الإطار، مما يتجاوز استهلاك الطاقة المقدر لمصدر الطاقة.
4. شيخوخة المكونات الداخلية: تفشل المكونات مثل المكثفات والترانزستورات الكهربائية بمرور الوقت.
5. التداخل أو التأثير الخارجي: يمكن أن تؤدي ضربات البرق، وارتفاعات الشبكة الكهربائية، وما إلى ذلك، إلى إتلاف مصدر الطاقة أيضًا.

رابط ورقة البيانات:

وحدة مراقبة رف النظام من سلسلة Bently Nevada ENCORE 3500/07E ملف بي دي إف ورقة البيانات
