التصنيع |
بنتلي، نيفادا |
|
نموذج |
3500/93 |
| رقم القطعة |
135785-01 |
|
الكتالوج |
3500 |
|
وصف |
جهاز مراقبة الاهتزاز رباعي القنوات |
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| الأبعاد |
24.4*2.4*24.1 (سم) |
| وزن | 0.7 كجم |
وصف:

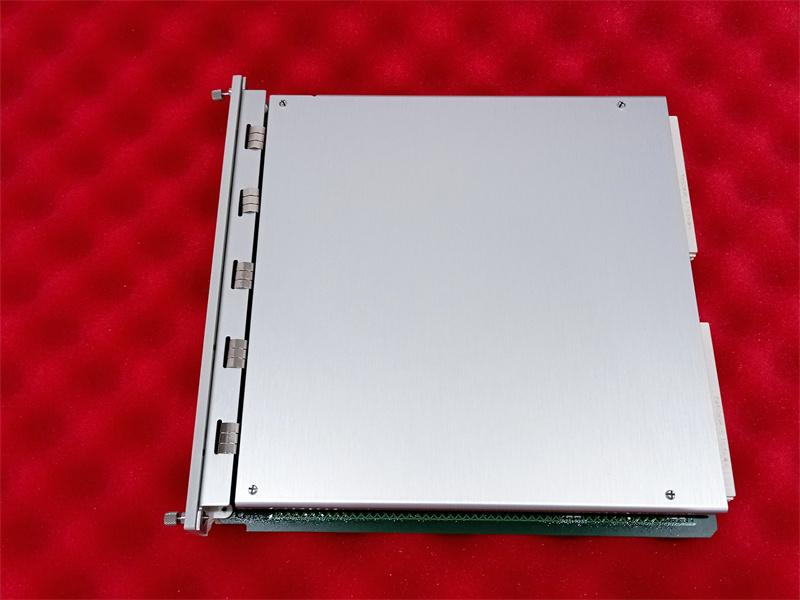

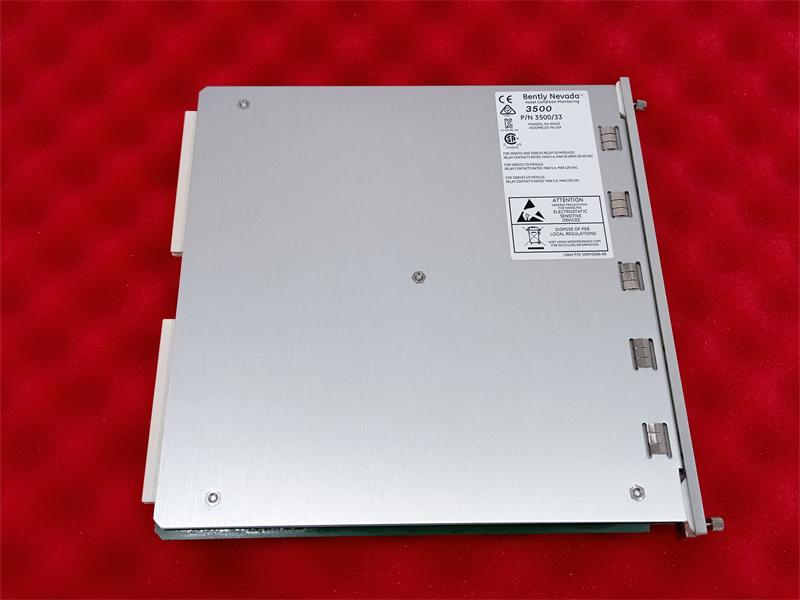

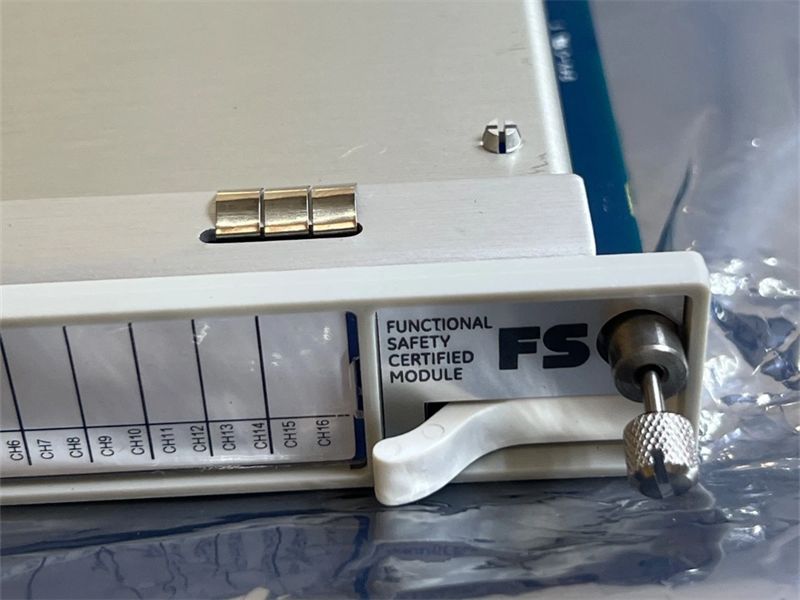

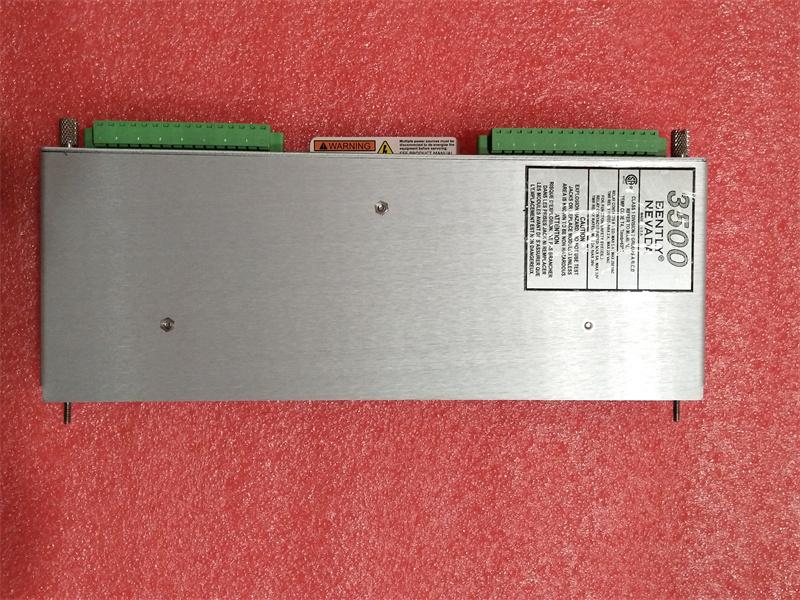

وحدة الترحيل 3500/33 ذات 16 قناة هي وحدة كاملة الارتفاع توفر 16 مخرج ترحيل. يمكنك وضع أي عدد من وحدات الترحيل ذات 16 قناة في أي من الفتحات الموجودة على يمين وحدة واجهة البيانات العابرة (TDI).
يمكن برمجة كل مخرج من مخرجات وحدة الترحيل ذات 16 قناة 3500/33 بشكل مستقل لتنفيذ منطق التصويت.
يحتوي كل مرحل من الوحدة على منطق تشغيل الإنذار. تستخدم برمجة منطق تشغيل الإنذار منطق AND و OR، وقد تستخدم ما يلي:
المدخلات التحذيرية (حالات الإنذار والخطر)
غير مقبول
المتغيرات المقاسة الفردية من أي قناة مراقبة أو أي مجموعة من قنوات المراقبة في الرف
يمكنك برمجة محرك الإنذار باستخدام برنامج تكوين الرف 3500.
المخرجات
مصابيح LED في اللوحة الأمامية
مؤشر LED موافق يضيء عند تشغيل وحدة الترحيل 3500/33 ذات 16 قناة بشكل صحيح.
مؤشر LED للإرسال/الاستقبال إرسال واستقبال ومضات عندما تتواصل وحدة الترحيل 3500/3316-Channel مع وحدات أخرى في رف 3500.
مؤشر LED للتنبيه CH يضيء عندما تكون قناة الترحيل في حالة إنذار.
نوع المرحل مفتاح أحادي القطب مزدوج الرمية (SPDT)
ريلاي للعزل البيئي محكم الإغلاق بالإيبوكسي
مانع قوس الترحيل 250 فولت RMS مثبتة كمعيار قياسي
حياة الاتصال التتابعي 10000 دورة

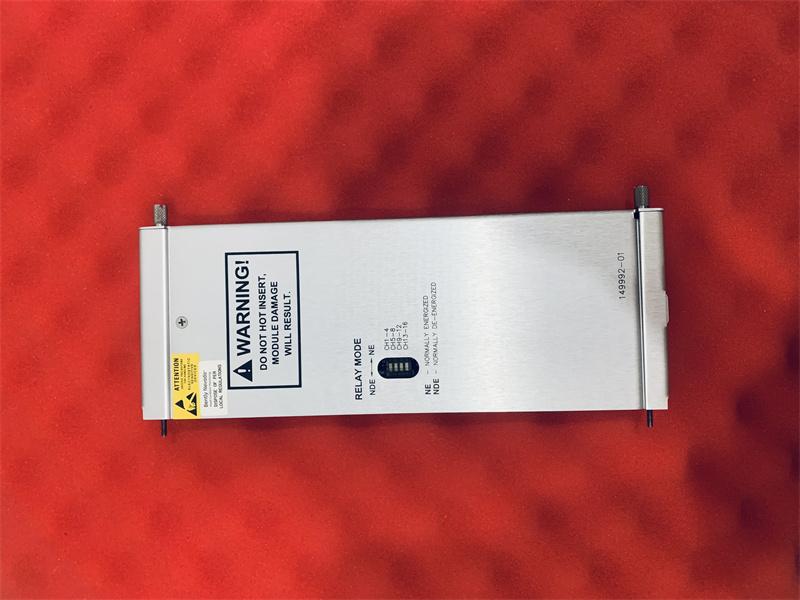

تشغيل المرحل يمكن اختيار أربع مجموعات من أربع قنوات بواسطة مفتاح للتشغيل في وضع عدم التنشيط (ND) أو وضع التنشيط (NE).
معلومات الطلب - جهاز مراقبة المياه 3500/46 متر
وحدة الترحيل
3500/33 AA-BB
أ: وحدة الإخراج:
01 وحدة إخراج مرحل ذات 16 قناة
02 وحدة إخراج مرحل أمان ضد الأعطال ذات 16 قناة
03 وحدة إخراج مرحل منخفضة التيار ذات 16 قناة
04 وحدة إخراج مرحل أمان ضد الأعطال ذات 16 قناة بتيار منخفض
ب: ب: خيار الموافقة على المناطق الخطرة:
٠٠ لا شيء
01 CSA / NRTL / C (الفئة 1، القسم 2)
02 ATEX / IECEx / CSA (الفئة 1، المنطقة 2)
تُقدّم شركتنا مجموعة كاملة من وحدات تزويد الطاقة من سلسلة 3500، وهي متوفرة فوراً. لدينا مخزون كبير يشمل الطرازات الحالية والسابقة، ونرحب باستفساراتكم.
رابط ورقة البيانات:
وحدة مرحل 149986-01، رقم 3500/33، بنتلي نيفادا ملف PDF ورقة البيانات
