التصنيع |
بنتلي، نيفادا |
|
نموذج |

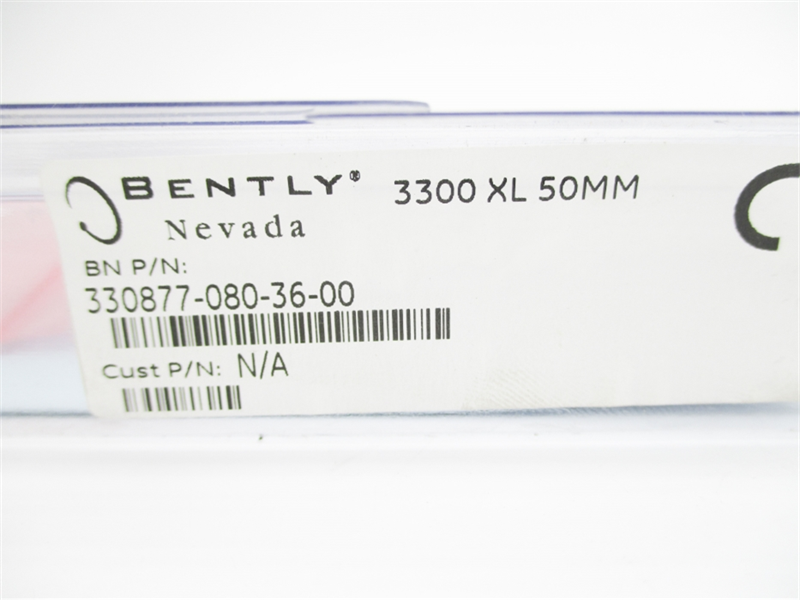

330877-080-36-00 |
| رقم القطعة |
330877-080-36-00 |
|
الكتالوج |
3300 XL |
|
وصف |

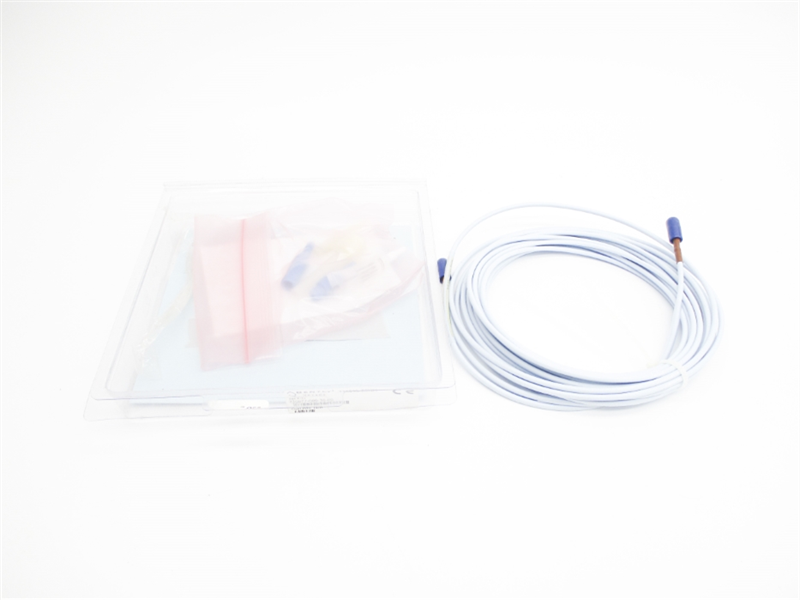

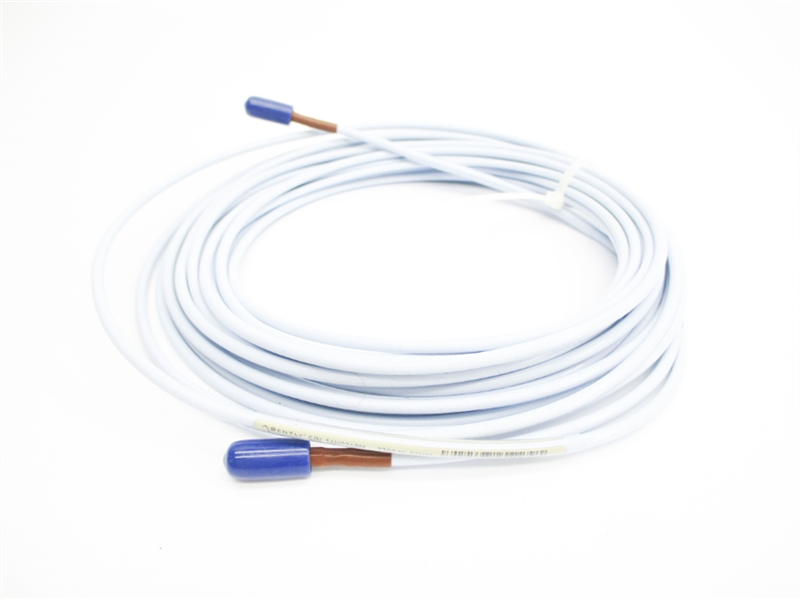

كابل تمديد 50 مم |
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| الأبعاد |
24.4*2.4*24.1 (سم) |
| وزن | 0.7 كجم |
وصف:
يتكون نظام محول الطاقة 3300 XL 50 مم من مسبار منفصل بقطر 50 مم، وكابل تمديد، ومستشعر تقارب 3300 XL 50 مم*. يمنح الملف ذو القطر الكبير هذا النظام نطاقًا خطيًا أقصى يبلغ 27.9 مم (1100 ميل)، وهو أطول نطاق خطي في سلسلة محولات الطاقة التي تعمل بالتيارات الدوامية لدينا. هذا النطاق الخطي يجعل نظام محول الطاقة 3300 XL 50 مم مثاليًا لقياس التمدد التفاضلي (DE) أو تمدد الدوار (RX) لمولدات التوربينات البخارية الكبيرة، والذي ينتج عن اختلاف معدلات النمو بين دوار التوربين وجزء الآلة الثابت (الغلاف).
قياس التمدد التفاضلي
يتم قياس التمدد التفاضلي باستخدام محولين تقاربيين يراقبان طوقًا أو منحدرًا على مسافة معينة من محمل الدفع. تشمل ترتيبات تركيب المحولات النموذجية التي تتطلب النطاق الخطي الطويل لمحول 3300 XL 50 مم ما يلي:
• محولان يراقبان نفس جانب الطوق.
• محولان إدخال متكاملان يراقبان الجانبين المتقابلين من طوق، مما يؤدي فعليًا إلى مضاعفة نطاق DE القابل للقياس.
تعتمد معايير اختيار طريقة التركيب على حجم الهدف المتاح، ومقدار الحركة المحورية المتوقعة للدوار، ونوع هدف التمدد التفاضلي الموجود في الجهاز. إذا كان ارتفاع الطوق كافيًا وكان نطاق القياس الكلي المطلوب أقل من 27.9 مم (1.1 بوصة)، فإن التكوين المُفضّل للقياسات المتكررة هو استخدام محوّلين يراقبان نفس جانب الطوق. أما عند الحاجة إلى نطاق كلي يتراوح بين 28 مم و56 مم (1.1 إلى 2.2 بوصة)، فيُنصح بتركيب المحوّلين بشكل تكاملي على جانبين متقابلين من طوق التمدد التفاضلي أو أي مادة هدف أخرى.
تفاصيل أرقام القطع
تستخدم شركة بنتلي نيفادا أرقام طرازات منظمة لتحديد خيارات الأجهزة المحددة.
يُترجم هذا الرمز المحدد إلى التكوين التالي:
330877:النموذج الأساسي لكابل التمديد 3300 XL 50 مم.
080:يشير إلى طول كابل يبلغ 8.0 أمتار (26.2 قدم).
36:يحدد هذا الخيار نوع الغلاف والكابل، مما يستلزم استخدام كابل FluidLoc بدون غلاف. يمنع تصميم FluidLoc تسرب الرطوبة أو سوائل المعالجة عبر الكابل.
00:لا يشير ذلك إلى أي موافقات من أي جهة أو شهادات عالمية قياسية.
معلومات الطلب –كابل تمديد 3300 XL بطول 50 مم
330877-AXXX-BXX-CXX
ملاحظة: تأكد من أن طول كابل التمديد وطول المجس، عند جمعهما معًا، يساويان الطول الإجمالي لمستشعر Proximitor.
أ: خيار طول الكابل
0 4 0 4.0 متر (13.1 قدم)
0 8 0 8.0 متر (26.2 قدم)
ب: خيار الدرع والكابل
كابل تمديد FluidLoc 3 6
كابل تمديد FluidLoc 3 7 مع غلاف واقٍ
ج: خيار موافقة الوكالة
لا توجد موافقات
0 5 موافقات متعددة
الأسئلة الشائعة:
1. هل يقوم العميل بترتيب عملية الفحص قبل شحن البضائع؟
تم تأكيد قبول هذه المشكلة
2. ما هي شروط الدفع؟
التحويل البنكي فقط
3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
رابط ورقة البيانات:
330877-080-36-00 كابل تمديد بنتلي نيفادا 50 مم ملف PDF ورقة البيانات
