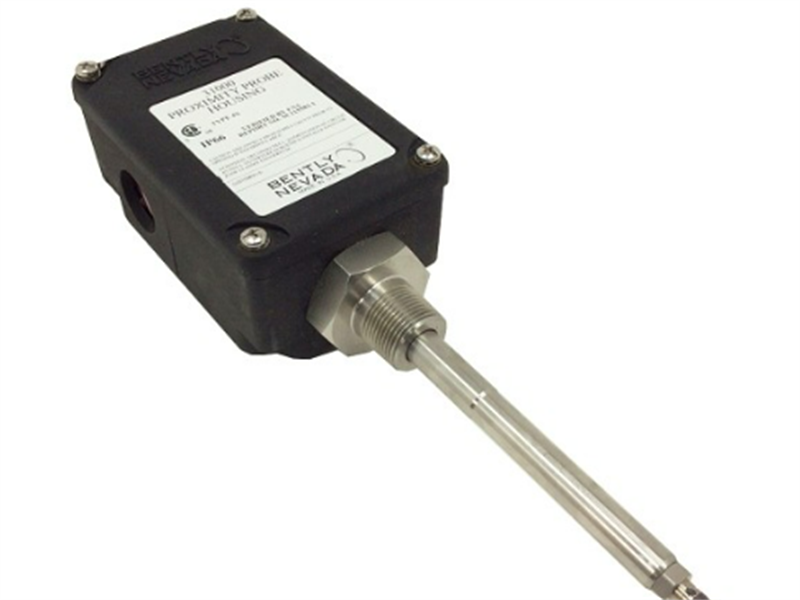

31000-28-10-00-047-03-02 مجموعة أغلفة مجسات التقارب من بنتلي نيفادا

وصف:

يوصى باستخدام مجموعة غلاف مسبار التقارب من سلسلة 31000/32000 لتركيب مجسات التقارب من خلال غلاف الآلة، وعادةً ما يكون ذلك لأجهزة الاستشعار المثبتة شعاعيًا، سواء لقياس الاهتزاز أو قياسات الطور الرئيسية.

يتيح استخدام غلاف مسبار التقارب سهولة الوصول الخارجي إلى مسبار التقارب وكابلات التمديد الخاصة به، مما يتيح ضبط الفجوة أو استبدال المسبار دون تفكيك الجهاز.

تم تصنيع مجموعة غلاف مسبار التقارب من سلسلة 31000/32000 من كبريتيد البوليفينيلين (PPS)، وهي مادة لدن حراري متطورة عالية القوة ذات مقاومة ممتازة للتآكل.

حدود:

الشركة المصنعة: بنتلي نيفادا
رقم المنتج: 31000-28-10-00-047-03-02
نوع المنتج: 31000 غلاف مجسات التقارب
خيار المسبار، مع موصل: مسبار 3300 XL 8 مم، حاصل على موافقات متعددة
خيار طول كابل المجس: 1.0 متر (39 بوصة)
خيار محول المسافة: 15 = 1.5 بوصة (38 مم).
خيار اختراق المسبار: 047 = 4.7 بوصة
خيار التركيبات: 03 = سدادتان، وصلة واحدة 3/4-14 NPT، ومخفض من الفولاذ المقاوم للصدأ من 3/4-14 NPT إلى 1/2-14 NPT، ومشبك مانع لتسرب الكابلات مع حلقات مطاطية لأحجام الكابلات: من 1/8 إلى 3/16، ومن 1/4 إلى 5/16، ومن 5/16 إلى 3/8 بوصة
خيار خيط التثبيت: 02 = 3/4-14 NPT (مطلوب في حالة طلب خيار محول التباعد).

عزم الربط: 35 نيوتن متر (26 قدم-رطل) ±10%
تشطيب السطح: 32 ميكروبوصة Ra
مقاومة العزل: مقاومة تزيد عن 100 ميجا أوم عند 500 فولت تيار مستمر
قوة العزل الكهربائي: 1500 فولت تيار متردد لمدة 60 ثانية
خطأ الخطية: ≤±1% من النطاق الكامل
التخلف المغناطيسي: أقل من 0.5% من FS

سمات:

• لا يحتاج إلى صيانة

يمكن إجراء ضبط فجوة المجس واستبدال المجس/الكابل خارجيًا دون تفكيك الجهاز نفسه.

• مقاوم للتآكل ومتين

مادة PPS مقاومة للزيوت والأحماض والقلويات، ومضادة للشيخوخة، وهي مناسبة للبتروكيماويات والطاقة وغيرها من البيئات الصناعية.

• سهولة التركيب

خيط NPT قياسي 3/4-14، متوافق مع فتحات تركيب المعدات الشائعة، مع نطاق عزم دوران محدد بوضوح.

• متوافق مع معايير السلامة الجوهرية

عند اقترانه بمسبار آمن بطبيعته وحاجز أمان، يمكن استخدامه في البيئات الخطرة من الفئة 1/2 (غير المقاومة للانفجار).

• الدقة مضمونة

يلتزم بشكل صارم بمعيار API 670، مما يضمن محورية تركيب المجس واستقرار الفجوة.

التعليمات:

1. هل يتوفر مخزون أم ما هي مدة التسليم؟

مدة التسليم: أسبوعان
2. ما هي الاختلافات بين حاويات الحماية من الانفجار من سلسلتي 31000 و 21000؟

31000: مادة PPS، خفيفة الوزن، غير مقاومة للانفجار، IP66، منخفضة التكلفة، تستخدم في المناطق العامة أو الأنظمة الآمنة جوهريًا.
21000: سبيكة ألومنيوم، معتمدة كمقاومة للانفجار، أثقل وزناً، للتركيب المباشر في المواقع الخطرة من المنطقة 1/2.
3. ما الذي يجب فحصه أثناء الصيانة الدورية؟
تحقق من مثبتات الغلاف المفكوكة؛ تحقق من وجود تلف أو تسرب مياه في سدادات منع التسرب والحلقات الدائرية؛ تحقق من تثبيت المجس بشكل موثوق وانحراف الفجوة؛ تحقق من الحماية والتأريض المناسبين لمنع تداخل الإشارة.

رابط ورقة البيانات:

31000-28-10-00-047-03-02 مجموعة أغلفة مجسات التقارب من بنتلي نيفادا ملف PDF ورقة البيانات
