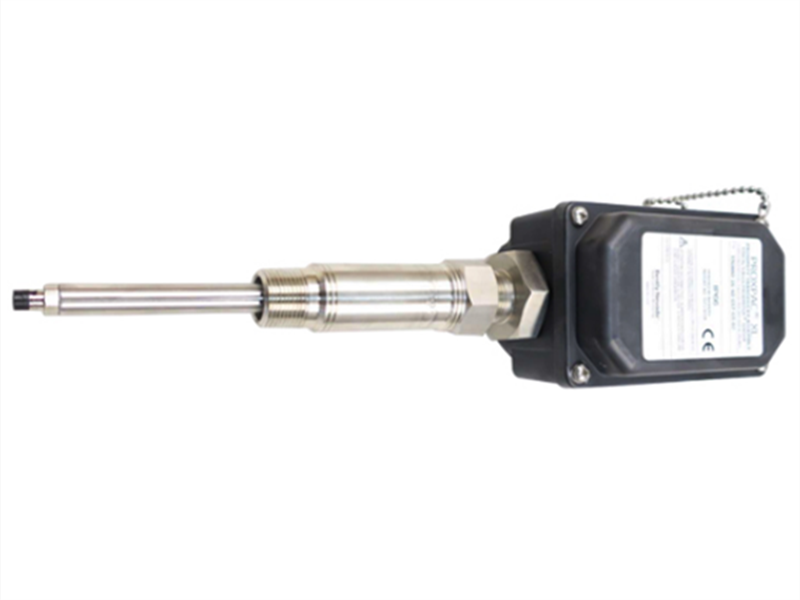

330881-28-00-080-03-02 مجموعة محول تقارب بنتلي نيفادا PR0XPAC XL

وصف:

تم تصميم مجموعة مستشعر التقارب PROXPAC XL بشكل مشابه لمجموعة غلاف مسبار التقارب 31000/32000. وكما هو الحال في غلافي 31000 و32000، توفر هذه المجموعة نفس المزايا والوظائف، مما يتيح سهولة الوصول للمستخدم وإمكانية ضبط مسبار التقارب من الخارج.

مع ذلك، يشتمل جهاز PROXPAC XL أيضًا على مستشعر تقارب 3300XL منفصل داخل غطائه. هذا التصميم يجعل جهاز PROXPAC XL نظامًا مستقلًا تمامًا لمجسات التقارب، مما يلغي الحاجة إلى كابلات تمديد بين المجس ومستشعر التقارب الخاص به. علاوة على ذلك، نظرًا لأن توصيلات الأسلاك الميدانية تتم مباشرة بين الشاشة وجهاز PROXPAC XL، فإن غلاف مستشعر التقارب المنفصل يصبح غير ضروري أيضًا.

صُنع غلاف PROXPAC XL من مادة البولي فينيلين سلفيد (PP)، وهي مادة لدائن حرارية متطورة قابلة للتشكيل. تحل هذه المادة محل الفولاذ والألومنيوم المستخدمين في الأغلفة السابقة لخط إنتاج Bently Nevada. كما أنها تتضمن أليافًا زجاجية وأليافًا موصلة في مادة PPS لتعزيز متانة الغلاف وتبديد الشحنات الساكنة بكفاءة أكبر. يتوافق غلاف PROXPAC XL مع معايير الحماية البيئية من النوع 4X وIP66، مما يوفر حماية إضافية في البيئات القاسية.

حدود:

الشركة المصنعة: بنتلي نيفادا
رقم موديل المنتج: 330881-28-07-038-08-02
نوع المنتج: مجموعة محول التقارب PROXPAC XL
نظام المجس: مجس تقارب 3300 XL 8 مم
الحساسية الاسمية: 7.87 فولت/مم (200 مللي فولت/ميل)
نطاق القياس الخطي: 2.0 مم (80 ميل) نموذجي
قطر طرف المسبار: 8 مم
طول سلك التمديد: 7.0 متر
الطول الإجمالي للنظام: مجموعة مسبار وتمديد متطابقة من المصنع
إشارة الخرج: خرج تناسبي من 4 إلى 20 مللي أمبير
استجابة التردد: 0-10 كيلو هرتز (نموذجي)
جهد التغذية: -24 فولت تيار مستمر اسمي
الاستهلاك الحالي: حوالي 12 مللي أمبير
نوع الموصل: موصل محوري من نوع ClickLoc
مادة غلاف المسبار: الفولاذ المقاوم للصدأ
درجة حرارة التشغيل (المسبار): من -35 درجة مئوية إلى +177 درجة مئوية
درجة حرارة التشغيل (للمحرك): من -35 درجة مئوية إلى +85 درجة مئوية

سمات:

• قياس عالي الدقة

يضمن مراقبة إزاحة العمود والاهتزاز على مستوى الميكرون

• قدرة على التكيف مع نطاق واسع من درجات الحرارة

مناسب للبيئات الصناعية القاسية

• مقاومة قوية للتداخل

تصميم مقاوم للتداخل الكهرومغناطيسي

• سهولة التركيب والصيانة

واجهات موحدة وتصميم معياري

• توافق عالٍ

متوافق مع أنظمة مراقبة التقارب من بنتلي نيفادا وغيرها من معدات المراقبة

التعليمات:

س1. هل يتوفر مخزون أم ما هي مدة التسليم؟

مدة التسليم: أسبوعان
س2: ما هو حجم المسبار المستخدم في مجموعة 330881-28-00-080-03-02؟
يستخدم الجهاز 330881-28-00-080-03-02 مسبار تقارب 3300 XL 8 مم.
س3: ما نوع إشارة الخرج؟
توفر هذه الوحدة إشارة خرج تناسبية من 4 إلى 20 مللي أمبير.
س4: ما هو جهد الإمداد الذي يتطلبه الجهاز؟
يعمل النظام بمصدر طاقة اسمي بجهد -24 فولت تيار مستمر.
