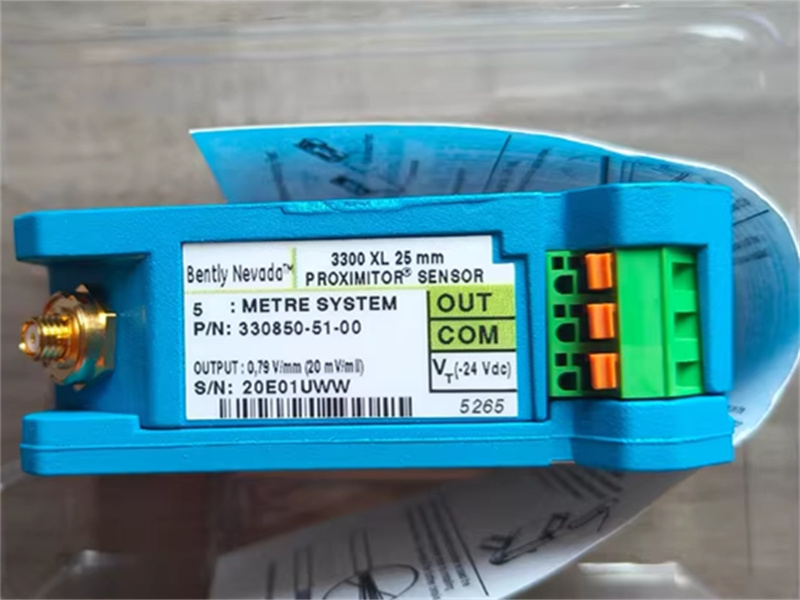

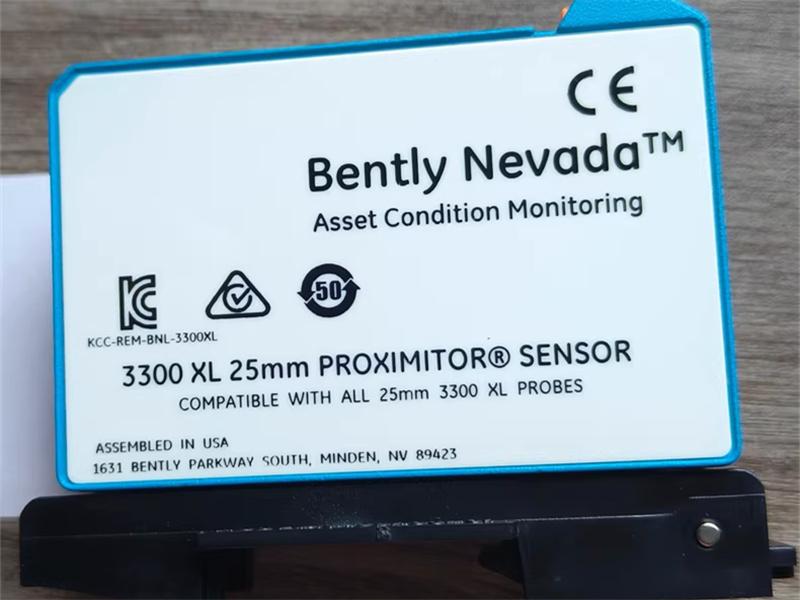

330850-51-05 مستشعر تقريب بنتلي نيفادا 3300 XL مقاس 25 مم

وصف:

يتكون نظام محول الطاقة 3300 XL مقاس 25 مم من مسبار منفصل مقاس 5 مم، وكابل تمديد، ومستشعر تقريب 3300 XL مقاس 25 مم. يمنح خرج 0.787 فولت/مم (20 مللي فولت/مل) هذا النظام نطاقًا خطيًا يبلغ 12.7 مم (500 مل). بناءً على هذا النطاق الخطي، يُعد نظام محول الطاقة 3300 XL مقاس 25 مم مناسبًا لقياس التمدد التفاضلي (DE) في مولدات التوربينات البخارية متوسطة وكبيرة الحجم، والناتج عن اختلاف معدلات النمو بين دوار التوربين وثابت الآلة (الغلاف).

قياس التوسع التفاضلي (DE)

يُجرى قياس التمدد التفاضلي بواسطة محولي طاقة قريبين يراقبان طوقًا أو منحدرًا على مسافة من محمل الدفع. ترتيبات تركيب المحولات النموذجية هي:

• محولان يراقبان نفس الجانب من الطوق.
• محولان إدخال متكاملان يراقبان الجانبين المتقابلين للطوق، مما يؤدي إلى مضاعفة نطاق DE القابل للقياس بشكل فعال.

330850-AA-BB

أ: الطول الإجمالي وخيار التركيب
5 0 طول النظام 5.0 متر (16.4 قدمًا)، مثبت على اللوحة
5 1 طول النظام 5.0 متر (16.4 قدمًا)، تركيب DIN
9 0 طول النظام 9.0 متر (29.5 قدمًا)، مثبت على اللوحة
9 1 طول النظام 9.0 متر (29.5 قدمًا)، تركيب DIN

ب: خيار موافقة الوكالة
0 0 لا موافقات
0 5 موافقات متعددة

إضافي

محول بطاقة نصف الارتفاع

الأسئلة الشائعة:

1.ما هو مسبار ضغط ل 330850-51-05 ؟

تم تصميم مجسات 3300 XL لإغلاق فرق الضغط بين طرف المجس و العلبة. ختم المجس تتكون المادة من فيتون حلقة O وختم الضغط. المجسات ليست ضغطًا تم اختبارها قبل الشحن. اتصل بنا للحصول على التصميم المخصص القسم إذا كنت بحاجة إلى اختبار ختم الضغط ل تطبيقك.

2.ما هو نطاق درجة حرارة مستشعر القرب ل 330850-51-05 ؟
التشغيل درجة حرارة من -51 درجة مئوية إلى +100 درجة مئوية (من -60 درجة فهرنهايت إلى +212 درجة فهرنهايت)

تخزين درجة حرارة من -51 درجة مئوية إلى +105 درجة مئوية (من -60 درجة فهرنهايت إلى +221 درجة فهرنهايت)

رابط ورقة البيانات:

330850-51-05 مستشعر تقريب بنتلي نيفادا 3300 XL مقاس 25 مم ملف بي دي إف ورقة البيانات
