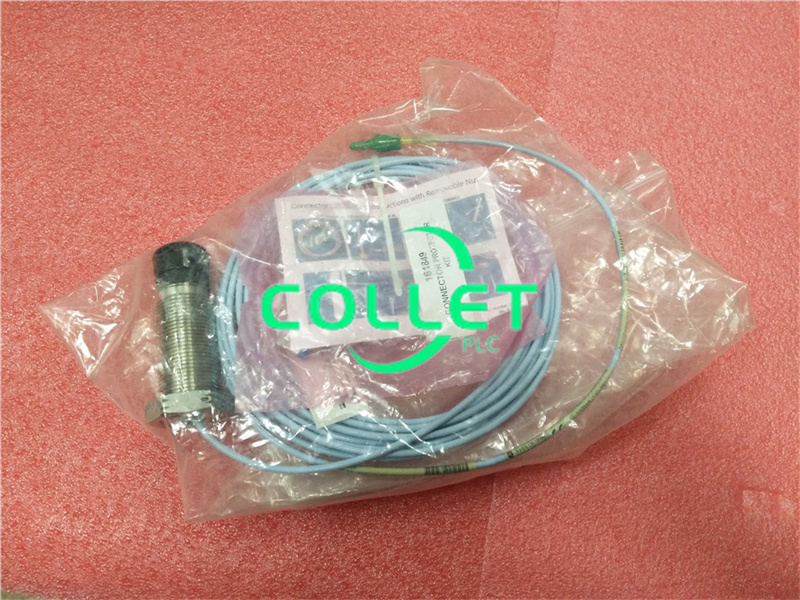

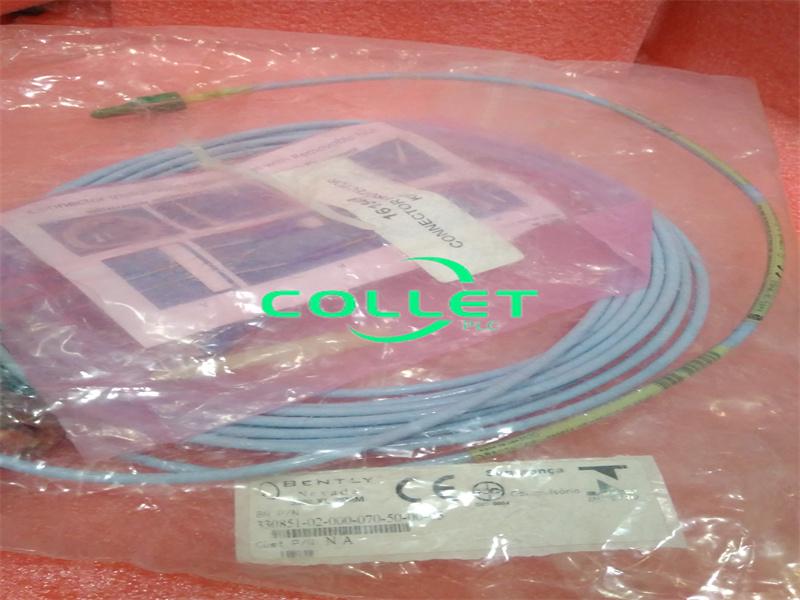

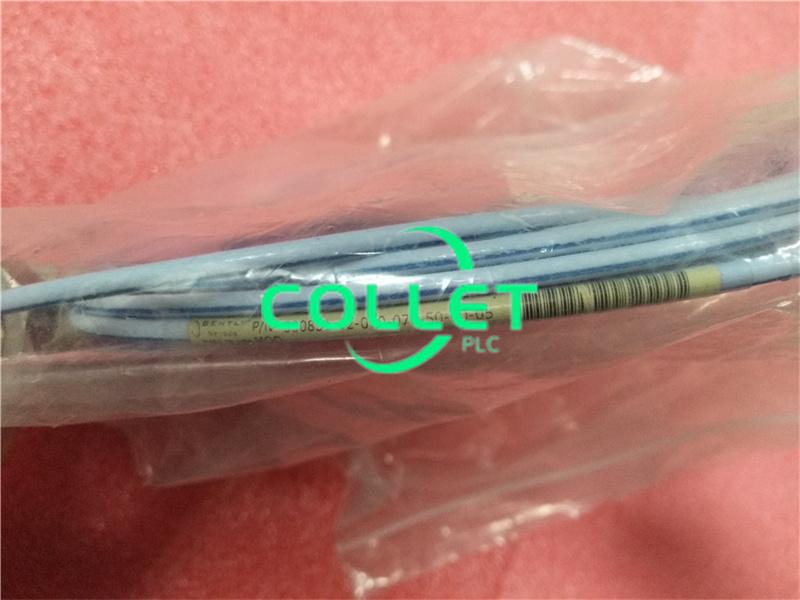

330851-02-000-070-50-00-05 مسبار القرب Bently Nevada 3300 XL مقاس 25 مم

وصف:

يتكون نظام محول الطاقة 3300 XL مقاس 25 مم من مسبار منفصل مقاس 5 مم، وكابل تمديد، ومستشعر تقريب 3300 XL مقاس 25 مم. يمنح خرج 0.787 فولت/مم (20 مللي فولت/مل) هذا النظام نطاقًا خطيًا يبلغ 12.7 مم (500 مل). بناءً على هذا النطاق الخطي، يُعد نظام محول الطاقة 3300 XL مقاس 25 مم مناسبًا لقياس التمدد التفاضلي (DE) في مولدات التوربينات البخارية متوسطة وكبيرة الحجم، والناتج عن اختلاف معدلات النمو بين دوار التوربين وثابت الآلة (الغلاف).

قياس التوسع التفاضلي (DE)

يُجرى قياس التمدد التفاضلي بواسطة محولي طاقة قريبين يراقبان طوقًا أو منحدرًا على مسافة من محمل الدفع. ترتيبات تركيب المحولات النموذجية هي:

• محولان يراقبان نفس الجانب من الطوق.
• محولان إدخال متكاملان يراقبان الجانبين المتقابلين للطوق، مما يؤدي إلى مضاعفة نطاق DE القابل للقياس بشكل فعال.

330851-AA-BBB-CCC-DD-EE-FF

أ: خيار نوع حالة التحقيق
أنواع الحالات القياسية هي الخيارات 01 حتى 04.
01 1 ¼ - 12 خيطًا
خيط 02 M30x2
03 ناعم 1.06 بوصة قطر - مخرج خلفي
04 ناعم 1.06 بوصة قطر - مخرج جانبي
05 1 ½ - 12 خيطًا
خيط 06 M39x1.5
07 ناعم 1.5 بوصة قطر - مخرج خلفي
08 ناعم 1.5 بوصة قطر - مخرج جانبي

ب: خيار الطول غير الملولب

الطول القياسي غير الملولب يبلغ طوله 0.0 مم أو 0.0 بوصة، وهناك رسوم إضافية للأطوال غير القياسية غير الملولبة.
يجب أن يكون الطول غير الملولب عند على الأقل 26 ملم أو 1.0 بوصة أقل من طول العلبة. غير ملولب خيار الطول هو 0.0 للسلاسة أنواع التحقيق في الحالة.

ج: خيار طول القضية الإجمالي

أطوال العلبة القياسية هي 26 و40 و 60 و80 و100 و250 ملم للنظام المتري الحالات و1.0 و2.0 و3.0 و4.0 و9.9 في للحالات الإنجليزية. هناك رسوم إضافية لغير القياسي الأطوال.

أنواع الحالات المترية الطلب بزيادات قدرها 2 مم

الحد الأقصى للطول غير الملولب 250 مم
الحد الأدنى للطول غير الملولب 26 مم
مثال 050 = 50 مم

أنواع الحالات الإنجليزية والناعمة
ترتيب بزيادات قدرها 0.1 بوصة
الحد الأقصى للطول غير الملولب 9.9 بوصة
الحد الأدنى لطول غير ملولب 1.0 بوصة (1.5 بوصة لأنواع حالات الخروج الجانبية)
مثال 020 = 2.0 بوصة

د: خيار الطول الإجمالي
10 1.0 متر (3.3 قدم)
50 5.0 متر (16.4 قدم)
90 9.0 متر (29.5 قدم)
تم تصميم المجسات التي يبلغ طولها خمسة أمتار للاستخدام مع مستشعر Proximitor الذي يبلغ طوله خمسة أمتار فقط.

هـ: خيار الدرع
00 بدون درع
01 مع درع SST
عند طلب SST Armor، يكون الحد الأدنى لطول المجس 28 مم أو 1.1 بوصة

F: خيار موافقة الوكالة
00 لا موافقات
05 الموافقات المتعددة

للحصول على وقت تسليم أقصر، قم بطلب المجسات متعددة الموافقات المتوفرة في المخزون بشكل شائع.
تتكون المجسات المخزنة حاليًا من
أرقام الأجزاء التالية:
330851-01-000-020-10-00-05
330851-01-000-030-10-00-05
330851-02-000-040-10-00-05
330851-02-000-080-10-00-05
330851-04-000-015-10-00-05
330851-04-000-020-10-00-05

إضافي

محول بطاقة نصف الارتفاع

الأسئلة الشائعة:

1.ما هو مسبار ضغط ل 330851-02-000-070-50-00-05 ؟

تم تصميم مجسات 3300 XL لإغلاق فرق الضغط بين طرف المجس و العلبة. ختم المجس تتكون المادة من فيتون حلقة O وختم الضغط. المجسات ليست ضغطًا تم اختبارها قبل الشحن. اتصل بنا للحصول على التصميم المخصص القسم إذا كنت بحاجة إلى اختبار ختم الضغط ل تطبيقك.

2.ما هو نطاق درجة حرارة مستشعر القرب ل 330851-02-000-070-50-00-05 ؟
التشغيل درجة حرارة من -51 درجة مئوية إلى +100 درجة مئوية (من -60 درجة فهرنهايت إلى +212 درجة فهرنهايت)

تخزين درجة حرارة من -51 درجة مئوية إلى +105 درجة مئوية (من -60 درجة فهرنهايت إلى +221 درجة فهرنهايت)
