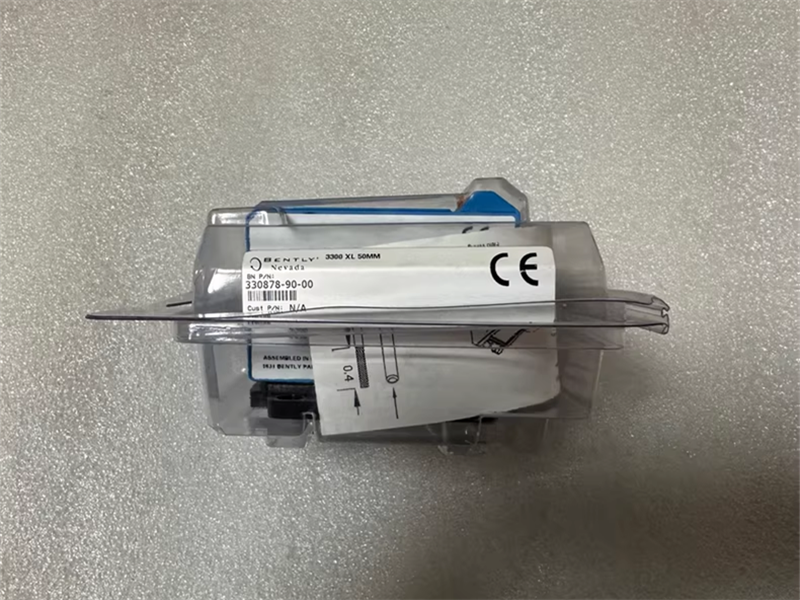

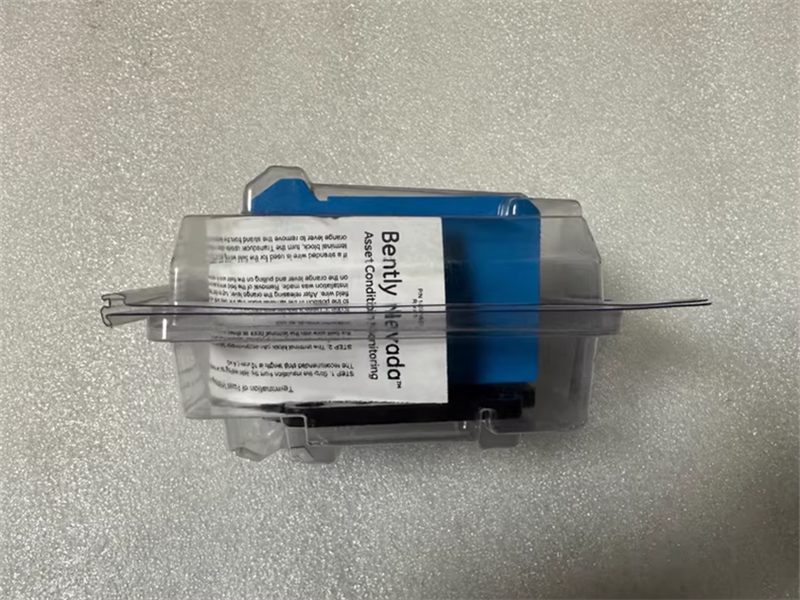

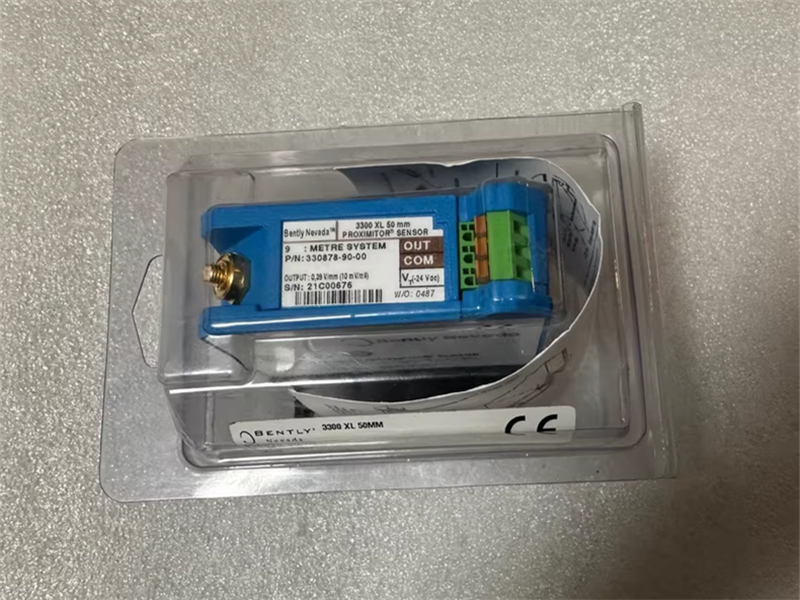

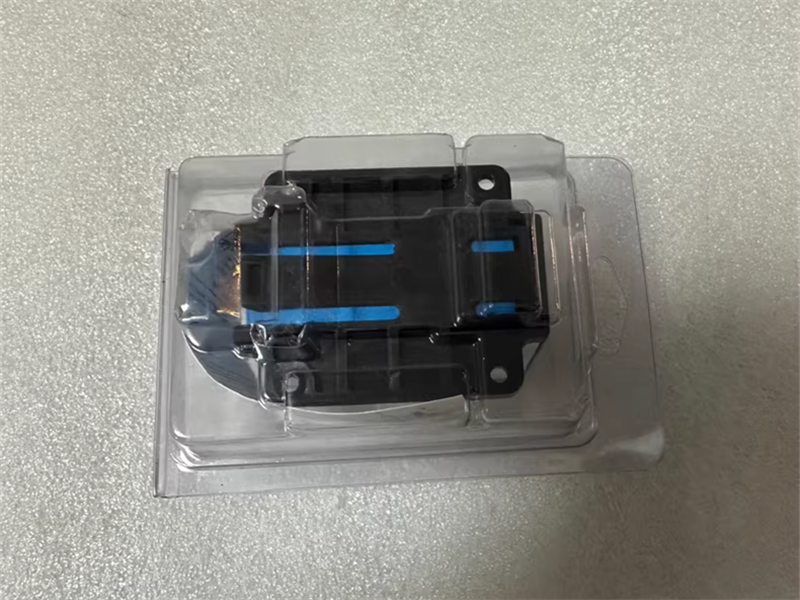

330878-90-00 مستشعر تقريب بنتلي نيفادا 50 مم

الوصف:

يتكون نظام محول الطاقة 3300 XL 50 مم من مسبار منفصل 50 مم، وكابل تمديد، ومستشعر تقريب 3300 XL 50 مم. يمنح الملف ذو القطر الكبير هذا النظام نطاقًا خطيًا أقصى يبلغ 27.9 مم (1100 مل)، وهو أطول نطاق خطي لخط محولات التيار الدوامي لدينا. يجعل هذا النطاق الخطي نظام محول الطاقة 3300 XL 50 مم مثاليًا لقياس التمدد التفاضلي (DE) أو تمدد الدوار (RX) لمولدات التوربينات البخارية الكبيرة الناتج عن الاختلاف في معدلات النمو بين دوار التوربين وثابت الآلة (الغلاف).

قياس التمدد التفاضلي
يتم قياس التمدد التفاضلي باستخدام محولي طاقة قريبين يراقبان طوقًا أو منحدرًا على مسافة ما من محمل الدفع. تتضمن ترتيبات تركيب المحول النموذجية التي تتطلب النطاق الخطي الطويل لمحول الطاقة 3300 XL 50 مم ما يلي:

• محولان يراقبان نفس الجانب من الطوق.
• محولان إدخال متكاملان يراقبان الجانبين المتقابلين للطوق، مما يؤدي إلى مضاعفة نطاق DE القابل للقياس بشكل فعال.

معايير اختيار طريقة التركيب هي حجم الهدف المتاح، والحركة المحورية المتوقعة للدوار، ونوع هدف DE الموجود في الجهاز. إذا كان ارتفاع الطوق كافيًا وكان نطاق القياس الإجمالي المطلوب أقل من 27.9 مم (1.1 بوصة)، فإن التكوين المفضل للقياسات المتكررة هو استخدام محولين يراقبان نفس جانب الطوق. عند الحاجة إلى نطاق إجمالي يتراوح بين 28 مم و56 مم (1.1 إلى 2.2 بوصة)، يُركّب المحولان بشكل متكامل على جانبي طوق التمدد التفاضلي أو أي مادة أخرى للهدف.

المواصفات
ما لم يُذكر خلاف ذلك، فإن المواصفات التالية خاصة بمستشعر تقريب 3300 XL مقاس 50 مم، وكابل تمديد، ومسبار بين 0 درجة مئوية و+45 درجة مئوية (+32 درجة فهرنهايت إلى +113 درجة فهرنهايت) على ارتفاع أقصى يبلغ 2000 متر، مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو أوم، وهدف فولاذي AISI 4140 مزود من Bently Nevada بقطر 102 مم (4.0 بوصات) أو أكبر. لا تنطبق مواصفات دقة النظام وقابلية التبديل عند استخدام نظام محول طاقة مُعاير لأي هدف آخر غير هدف Bently Nevada الفولاذي AISI 4140

الميزات:

• مثالي لأنظمة الضغط، وقياسات السرعة، وآلات تحمل السوائل والأغشية
• تطبيقات نطاق درجة الحرارة الممتد
• إمكانية التبديل الكامل للوحدات والكابلات
• متوافق مع الإصدارات السابقة مع مكونات نظام المحول الأخرى غير سلسلة 3300 XL

مستشعر تقريب 3300 XL مقاس 8 مم، وكابل تمديد، ومسبار مقاس 8 مم بين +18 و+27 درجة مئوية، مع مصدر طاقة -24 فولت تيار مستمر، وحمل 10 كيلو أوم، وهدف فولاذي AISI 4140، ومسبار بفجوة 1.27 مم.

المعلمات:
رقم المنتج: 330878-90-00
نطاق القياس: من 2 مم إلى 50 مم
استجابة التردد: تيار مستمر إلى 10 كيلوهرتز (-3 ديسيبل)
إشارة الخرج: من -24 فولت تيار مستمر إلى -28 فولت تيار مستمر
نطاق درجة الحرارة: من -35 درجة مئوية إلى +177 درجة مئوية (من -31 درجة فهرنهايت إلى +351 درجة فهرنهايت)
جهد التشغيل؛ 24 فولت تيار مستمر، منظم
الدقة: ±1% من النطاق الكامل
التصنيف البيئي: IP67

رابط ورقة البيانات:

330878-90-00 مستشعر تقريب بنتلي نيفادا 50 مم PDF ورقة البيانات
