التصنيع
|
بنتلي، نيفادا |
|
نموذج
|
3500/15-04-04-00 |
| رقم القطعة |
133292-01
|
|
الكتالوج
|
3500/15 |
|
وصف
|
مصدر طاقة تيار مستمر منخفض الجهد
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
25*6*13 (سم)
|
| وزن | 1.39 كجم |
وصف:
طراز المنتج:

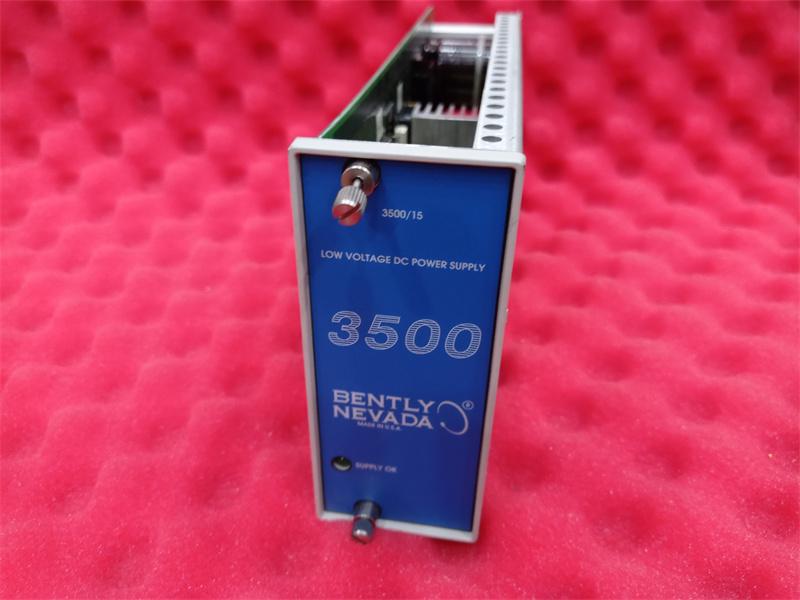

بنتلي نيفادا 3500/15-04-04-00
نوع المنتج:
وحدة تزويد الطاقة بتيار مستمر منخفض الجهد
توافق النظام:
نظام حماية الآلات Bently Nevada 3500
جهد الإدخال:
20-30 فولت تيار مستمر (24 فولت تيار مستمر اسمي)
طلب:
مصمم لتوفير طاقة داخلية منظمة لرفوف Bently Nevada 3500 ووحدات المراقبة المثبتة.
تثبيت:
-
مثبت داخل رف 3500
-
يتطلب وحدة إدخال طاقة متوافقة (PIM)
-
يدعم تكوين مصدر طاقة واحد أو مزدوج (احتياطي)
بيئة التشغيل:
تطبيقات التحكم الصناعي وحماية الآلات، بما في ذلك النفط والغاز وتوليد الطاقة وأنظمة مراقبة المعدات الدوارة.
حالة:
متوفر كبديل أو قطعة غيار للأنظمة 3500 الحالية.
الميزات الرئيسية
-
مصمم خصيصًا لأنظمة سلسلة Bently Nevada 3500
-
نطاق إدخال تيار مستمر مستقر مناسب لطاقة التحكم القياسية 24 فولت تيار مستمر
-
متوافق تمامًا مع جميع رفوف ووحدات 3500 القياسية
-
يدعم بنية إمداد الطاقة الاحتياطية لأنظمة عالية التوافر
-
مناسب لتوسيع النظام أو تحديثه أو استبداله لأغراض الصيانة
-
تشغيل موثوق للاستخدام الصناعي المستمر
التعليمات
س1: ما هو جهد الإدخال المطلوب لمصدر الطاقة هذا؟
يعمل هذا النموذج على 20-30 فولت تيار مستمر ، مع 24 فولت تيار مستمر كجهد دخل اسمي وهو أمر قياسي في معظم أنظمة التحكم الصناعية.
س2: هل يمكن استخدام مصدر الطاقة هذا كوحدة طاقة تيار مستمر مستقلة؟
لا. الـ 3500/15-04-04-00 مصمم حصريًا للاستخدام داخل رف Bently Nevada 3500 ويجب تثبيته مع جهاز متوافق وحدة إدخال الطاقة (PIM) .
س3: هل هذه الوحدة متوافقة مع أنظمة 3500 الحالية؟
نعم. هذا مصدر الطاقة هو متوافق تمامًا مع جميع رفوف ووحدات مراقبة Bently Nevada 3500 القياسية مما يجعله مناسبًا لكل من التركيبات الجديدة واستبدال مصادر الطاقة الحالية التي تعمل بالتيار المستمر.
س4: هل يدعم هذا الطراز تكوينات الطاقة الاحتياطية؟
نعم. يسمح نظام 3500 مزودات طاقة مزدوجة يتم تركيبها، مما يوفر التكرار للتطبيقات التي يكون فيها التشغيل المستمر وموثوقية النظام أمراً بالغ الأهمية.
س5: هل هناك أي برامج أو إعدادات مطلوبة بعد التثبيت؟
لا يتطلب الأمر أي برامج أو إعدادات إضافية للبرامج الثابتة. بمجرد تثبيت الوحدة بشكل صحيح، تعمل تلقائيًا كجزء من نظام 3500.
س6: ما هو الاستخدام الشائع لهذا المنتج؟
يُستخدم بشكل شائع في أنظمة حماية الآلات ومراقبة حالتها ، بما في ذلك التوربينات والضواغط والمضخات وغيرها من المعدات الدوارة الهامة.
يرجى تحديد نوع مصدر الطاقة الصحيح وخيار الموافقة وفقًا لتكوين النظام الخاص بك.
معلومات الطلب – وحدة تزويد الطاقة 3500/15
تنسيق رمز الطلب
3500/15 – AA – BB – CC
نوع مصدر الطاقة (AA / BB)
⚠️ الإرث القديم / المتوقف عن العمل
النماذج الحالية / النشطة (在产)
| شفرة | نوع مزود الطاقة | جهد الدخل | حالة |
|---|---|---|---|
| 05 | مصدر طاقة عالمي يعمل بجهد التيار المتردد | 85-264 فولت تيار متردد RMS | نشيط |
| 06 | مصدر طاقة تيار مستمر عالي الجهد | 88-140 فولت تيار مستمر | نشيط |
| 07 | مصدر طاقة تيار مستمر منخفض الجهد | 20-30 فولت تيار مستمر | نشيط |
| ٠٠ | لا يوجد إمداد (الفتحة السفلية فقط) | — | نشيط |
النماذج القديمة / المتوقفة (停产)
| شفرة | نوع مزود الطاقة | جهد الدخل | حالة |
|---|---|---|---|
| 03 | مزود طاقة تيار مستمر عالي الجهد قديم | 88-140 فولت تيار مستمر | تم إيقاف إنتاجه (النسخة القديمة) |
| 04 | مزود طاقة تيار مستمر منخفض الجهد قديم | 20-30 فولت تيار مستمر | تم إيقاف إنتاجه (النسخة القديمة) |
موافقة الوكالة (CC)
| شفرة | وصف الموافقة | حالة |
|---|---|---|
| ٠٠ | لا حاجة لموافقة أي جهة. | نشيط |
| 01 | CSA / NRTL / C (الفئة الأولى، القسم الثاني) | نشيط |
| 02 | ATEX / IECEx / CSA (الفئة الأولى، المنطقة 2) | نشيط |
قطع الغيار والملحقات
قطع الغيار الحالية / النشطة
| رقم القطعة | وصف | حالة |
|---|---|---|
| 106M1079-01 | وحدة تزويد الطاقة العالمية للتيار المتردد | نشيط |
| 106M1081-01 | وحدة إدخال طاقة التيار المتردد العالمية | نشيط |
| 114M5329-01 | مصدر طاقة تيار مستمر عالي الجهد | نشيط |
| 115M7750-01 | وحدة إدخال طاقة التيار المستمر عالية الجهد (PIM) | نشيط |
| 114M5330-01 | مصدر طاقة تيار مستمر منخفض الجهد | نشيط |
| 114M5335-01 | وحدة إدخال طاقة التيار المستمر منخفضة الجهد (PIM) | نشيط |
| 118M0915-01 | موصل بديل لوحدة التحكم في التيار المتردد العالمية | نشيط |
| 118M0915-02 | موصل بديل لوحدة إدخال طاقة التيار المستمر | نشيط |
| 120M3877 | فيوز بديل (فيوز تيار متردد عالمي PIM) | نشيط |
| 129M0198 | فيوز بديل (جهد عالي تيار مستمر PIM) | نشيط |
| 129767 | دليل مستخدم وحدة تزويد الطاقة 3500/15 | نشيط |
قطع غيار قديمة / متوقفة
| رقم القطعة | وصف | حالة |
|---|---|---|
| 129486-01 | وحدة تزويد الطاقة القديمة ذات الجهد العالي للتيار المستمر | تم إيقاف إنتاجه |
| 129478-01 | وحدة إدخال طاقة تيار مستمر عالية الجهد من نوع Legacy | تم إيقاف إنتاجه |
| 133292-01 | وحدة تزويد الطاقة القديمة ذات الجهد المنخفض للتيار المستمر | تم إيقاف إنتاجه |
| 133300-01 | وحدة إدخال طاقة تيار مستمر منخفضة الجهد قديمة | تم إيقاف إنتاجه |
| 01720025 | الفيوز (الجهد العالي القديم للتيار المستمر / التيار المتردد PIM) | للاستخدام القديم فقط |
| 01720045 | فيوز (وحدة إدارة الطاقة ذات الجهد المنخفض والتيار المستمر القديمة) | للاستخدام القديم فقط |
ملحوظة:
العناصر المصنفة على أنها قديمة / متوقفة لم تعد قيد الإنتاج ويتم توفيرها فقط لصيانة النظام الحالي أو استبداله.
بالنسبة للتركيبات الجديدة، يرجى اختيار نماذج إمداد الطاقة الحالية (الرموز 05 أو 06 أو 07).
