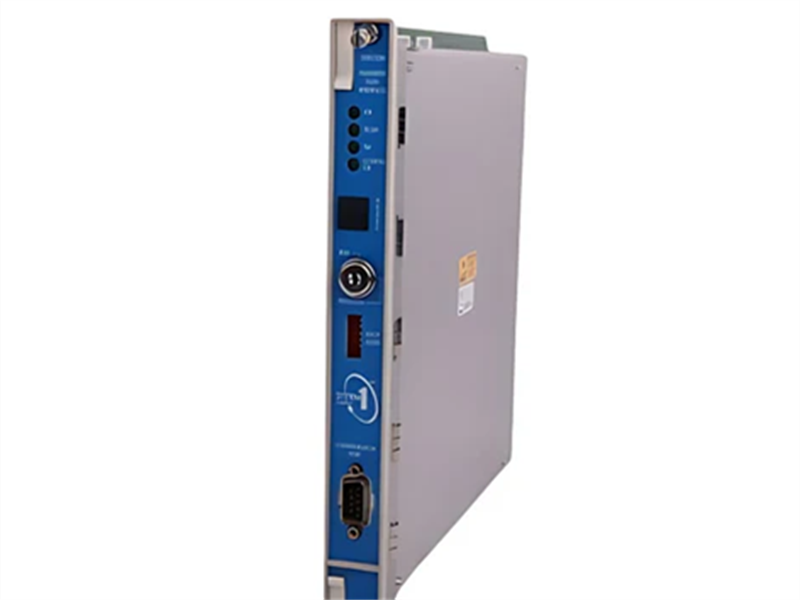

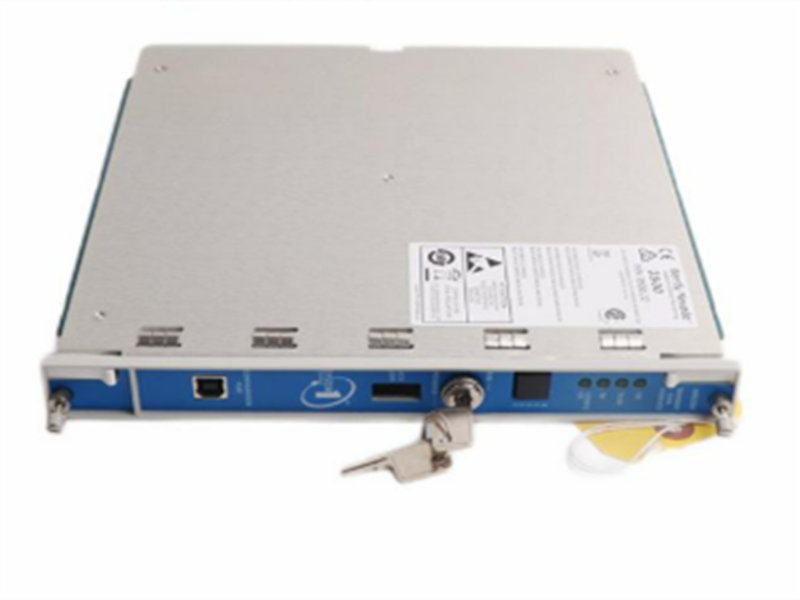

وحدة واجهة البيانات العابرة القياسية من بنتلي نيفادا 3500/22M 288055-01

وصف:

وحدة مراقبة الموضع Bently Nevada 3500/45 140072-04 هي عنصر أساسي في نظام حماية الآلات من سلسلة 3500. وهي جهاز رباعي القنوات مصمم لاستقبال إشارات من مستشعرات متنوعة، تشمل محولات التقارب، ومحولات الموضع الدورانية (RPTs)، ومحولات الإزاحة الخطية المتغيرة للتيار المستمر (DC LVDTs)، ومحولات الإزاحة الخطية المتغيرة للتيار المتردد (AC LVDTs)، ومقاييس الجهد الدورانية. تقوم الوحدة بمعالجة الإشارات الواردة ومقارنتها بإعدادات الإنذار التي يحددها المستخدم.

صُممت هذه الوحدة خصيصًا لمراقبة الاهتزاز القطري، وموضع الدفع المحوري، وغيرها من القياسات الديناميكية للعمود. وهي تضمن مراقبة دقيقة وموثوقة للمعدات الدوارة، مما يعزز السلامة والكفاءة التشغيلية.

الميزات الرئيسية

• قناتان للإدخال: تقبلان الإدخال من مجموعة متنوعة من أجهزة الاستشعار، بما في ذلك مجسات التقارب، وأجهزة استشعار السرعة، والمحولات الأخرى.
•

• دقة عالية: توفر قياسات دقيقة للموقع والسرعة وغيرها من المعايير
•

• نطاقات قياس واسعة: يمكنها استيعاب مجموعة واسعة من مخرجات المستشعرات
•

• معالجة الإشارات المتقدمة: تقوم بتصفية الإشارات ومعالجتها لاستخراج معلومات ذات مغزى.
• تنبيهات قابلة للتخصيص من قبل المستخدم: تُفعّل التنبيهات بناءً على نقاط الضبط التي يحددها المستخدم
• الاتصال بالبيانات: ينقل البيانات إلى نظام المراقبة 3500/45 للمراقبة والتحليل في الوقت الفعلي.
• الحماية: توفر بيانات حيوية لمنع أعطال المعدات. تمكّن من وضع استراتيجيات صيانة استباقية لإطالة عمر الآلة.
• قابل للتكوين لتطبيقات متنوعة مثل موضع العمود، والحركة المحورية، وتتبع ساق الصمام.

حدود:

عدد القنوات: 4

• أنواع الإدخال

• الناتج

• أداء

• البيئة

س1: ماذا تمثل مؤشرات LED (CHANNEL، OK، BYPASS، ALERT، DANGER) الموجودة على اللوحة الأمامية للوحدة؟

- القناة (مؤشر القناة): يشير الضوء الأخضر الوامض إلى أن الوحدة قد رصدت إشارة ديناميكية (تيار متردد) صحيحة على تلك القناة. قد يشير الضوء المضاء باستمرار أو المطفأ إلى وجود مشكلة في فجوة المجس أو عطل في الإشارة.

-OK (OK Light): يشير اللون الأخضر الثابت إلى أن الوحدة اجتازت اختبارها الذاتي وأن الأجهزة والبرامج تعمل بشكل طبيعي.

- ضوء التجاوز: يشير اللون الأصفر الثابت إلى تجاوز (تعطيل) وظيفة الإنذار لتلك القناة، ويُستخدم عادةً أثناء الصيانة. يجب ألا يظل مضاءً باستمرار أثناء التشغيل.

- تنبيه (ضوء تحذير) وخطر (ضوء خطر): يضيء باللون الأحمر، مما يشير إلى أن القيمة المقاسة للقناة المعنية قد تجاوزت عتبات الإنذار "التحذيرية" و"الخطرية" المحددة مسبقًا، على التوالي. عادةً ما تؤدي إنذارات الخطر إلى تفعيل نظام إيقاف التشغيل.

س2: كيفية استكشاف الأخطاء وإصلاحها إذا كان ضوء "CHANNEL" الخاص بالقناة مطفأً أو مضاءً باستمرار (لا يومض)؟

يشير هذا إلى وجود عطل في حلقة الإشارة.

ضوء القناة غير مضاء: تحقق مما إذا كانت فجوة المجس كبيرة جدًا (لم يتم اكتشاف أي هدف)، أو إذا كان كابل تمديد المجس أو الكابل المحوري مفتوحًا/متصلًا بدائرة قصر، أو إذا كان رأس المجس تالفًا، أو إذا كان المضخم المسبق (إذا كان خارجيًا) معيبًا.

ضوء CH مضاء باستمرار (أخضر): قد يشير إلى أن فجوة المجس صغيرة جدًا (مسدودة)، أو أن المجس قريب جدًا من هدف الموصل، أو أن الوحدة قد اكتشفت إشارة جهد تيار مستمر غير طبيعية.

خطوات استكشاف الأخطاء وإصلاحها: استخدم جهاز قياس متعدد لقياس جهد فجوة المجس وقارنه بالقيمة الطبيعية (حوالي -10 فولت تيار مستمر يتوافق مع فجوة قياسية)؛ تحقق من الأسلاك؛ حاول استبداله بمجس وكابل معروفين بجودتهما.

رابط ورقة البيانات:

3500/45 140072-04 وحدة مراقبة الموقع بنتلي نيفادا ملف PDF ورقة البيانات
