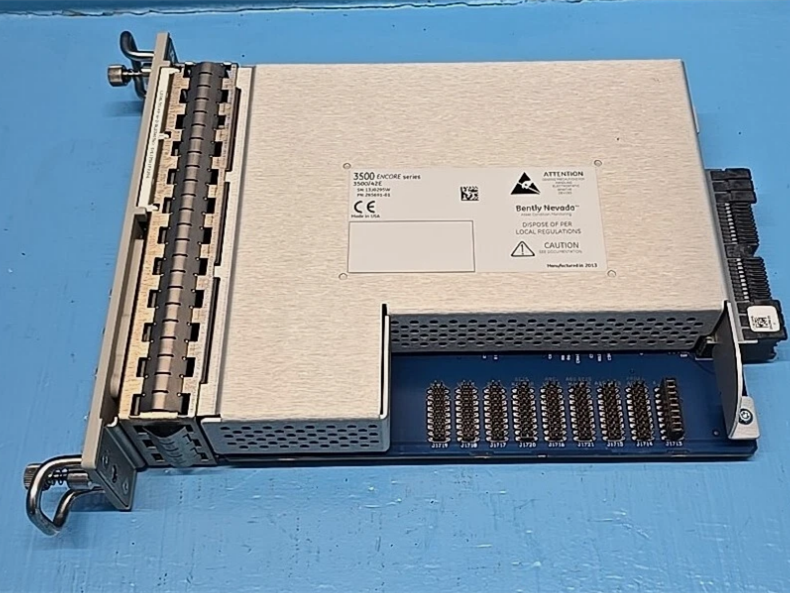

وحدة مراقبة الاهتزاز 3500/42E Bently Nevada 285691-01

وصف:

يُعد جهاز مراقبة الاهتزازات Bently Nevada 3500/42E، رقم القطعة 285691-01، مكونًا أساسيًا في نظام حماية الآلات من سلسلة 3500. يعالج الجهاز الإشارات من محولات القرب والزلازل، مما يوفر مراقبة مستمرة للاهتزازات وموضع العمود. يُعد هذا الجهاز ضروريًا لحماية الآلات ومراقبة حالتها بشكل فوري، مما يضمن التشغيل السلس للأصول الحيوية.

جهاز 3500/42E هو جهاز مُحسّن لمراقبة الاهتزازات، مُصمّم للدمج في حامل بنتلي نيفادا من سلسلة 3500. يوفر الجهاز أربع قنوات للمراقبة المستمرة، وهو قابل للبرمجة بالكامل لمجموعة واسعة من التطبيقات.

جهاز مراقبة الاهتزازات 3500/42E هو جهاز مراقبة رباعي القنوات يستقبل مدخلات من محولات القرب والزلازل، ويُهيئ الإشارة لتوفير قياسات متنوعة للاهتزاز والموقع، ويقارن الإشارات المُهيأة بإنذارات قابلة للبرمجة من قِبل المستخدم. يمكن للمستخدم برمجة كل قناة من قنوات جهاز 3500/42E باستخدام برنامج تكوين الرفوف 3500 لأداء أي من الوظائف التالية:
• الاهتزاز الشعاعي
• وضع الدفع
• التوسع التفاضلي
• عمود مطلق
• الانحراف
• التسارع
• سرعة

تحديد:

إشارة الإدخال: تقبل من 1 إلى 4 إشارات محول القرب أو السرعة أو التسارع.
معاوقة الإدخال: 10 كيلو أوم.
استهلاك الطاقة: 6.8 وات نموذجي
معاوقة الخرج: 499 أوم
مصدر طاقة المحول: -24 فولت تيار مستمر
توافق الجهد (خرج التيار): نطاق من ٠ إلى +١٢ فولت تيار مستمر عبر الحمل. مقاومة الحمل من ٠ إلى ٦٠٠ أوم.

• دقة

• جودة الفلتر

سمات:

• المراقبة المستمرة

يتتبع الاهتزاز وموضع العمود في الوقت الفعلي، وهو أمر بالغ الأهمية لحماية الآلات.

• أربع قنوات

توفر مراقبة متزامنة لقنوات متعددة لتحسين التغطية.

• التشخيص المحسّن

يشير الحرف "E" في النموذج إلى إمكانات محسنة للتشخيصات الأكثر شمولاً.

• التكامل السلس

متوافق تمامًا مع رفوف Bently Nevada 3500 Series.

• قابلة للبرمجة

إعداد مرن لتطبيقات المراقبة المتنوعة عبر مختلف الصناعات.

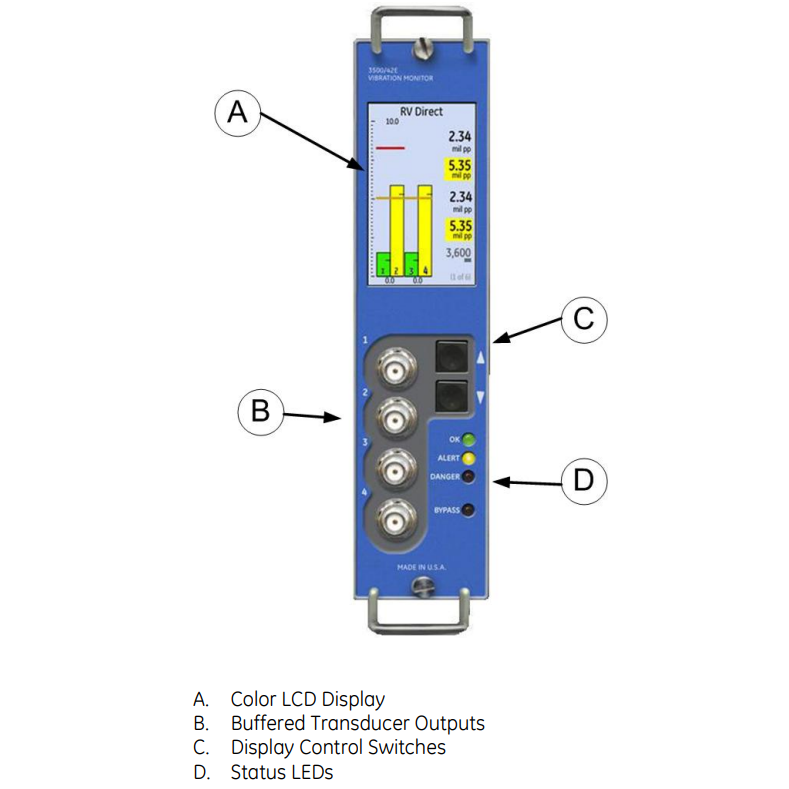

الأشكال والجداول:

الأسئلة الشائعة:

1.ما هو الفرق بين 3500/42E و 3500/42 القياسي؟
يرمز الحرف "E" في 3500/42E إلى "مُحسَّن". وهو نسخة مُحسَّنة من وحدة 3500/42 القياسية، بميزات إضافية وتشخيصات مُحسَّنة. تُقدِّم وحدة 3500/42E إمكانيات مُحسَّنة مُقارنةً بالإصدار القياسي، مما يجعلها مُناسبة لتطبيقات المراقبة والتشخيص الأكثر تعقيدًا.

رابط ورقة البيانات:

وحدة مراقبة الاهتزاز 3500/42E Bently Nevada 285691-01 ملف بي دي إف ورقة البيانات
