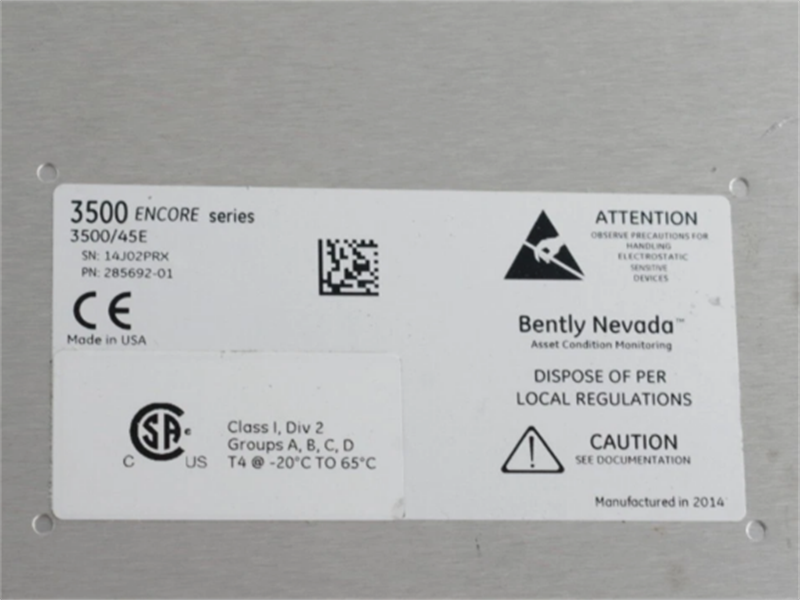

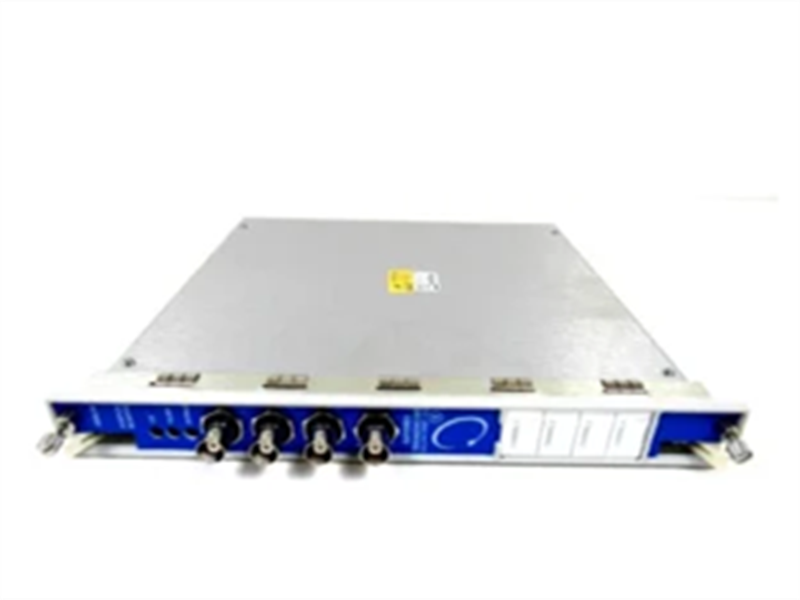

وحدة مراقبة الموضع 3500/45E Bently Nevada 285692-01

وصف:

جهاز مراقبة الموضع 3500/45E هو جهاز مراقبة رباعي القنوات يستقبل مدخلات من محولات القرب، ومحولات الموضع الدوارة (RPTs)، ومحولات التفاضل المتغير الخطي للتيار المستمر (LVDTs)، ومحولات التفاضل المتغير الخطي للتيار المتردد (LVDTs) (مدعومة فقط في ترقية رف 3300 إلى الإصدار 1.0 من Encore)، ومقاومات الجهد الدوارة. يُهيئ الإشارة لتوفير قياسات اهتزاز وموضع متنوعة، ويقارن الإشارات المُهيأة مع أجهزة الإنذار القابلة للبرمجة من قِبل المستخدم. يمكن للمستخدم برمجة كل قناة من قنوات جهاز 3500/45E باستخدام برنامج تهيئة الرف 3500 لأداء أي من الوظائف التالية:

• الموضع المحوري {الدفعي}
• التوسع التفاضلي
• توسيع التفاضلية القياسية ذات المنحدر الفردي توسيع التفاضلية غير القياسية ذات المنحدر الفردي
• توسيع الترس التفاضلي المزدوج المنحدر
• التوسع التفاضلي التكميلي
• توسيع الحالة
• موضع الصمام

تحديد:

إشارة الإدخال: تقبل من 1 إلى 4 إشارات القرب أو LVDT أو محول موضع الدوران (RPT).
معاوقة الإدخال: 1 MΩ (مدخلات DC LVDT)
10 كيلو أوم (مدخلات الحد القريب)
137 كيلو أوم (مدخلات LVDT التيار المتردد)
200 كيلو أوم (مدخلات مقياس الجهد الدوراني)
استهلاك الطاقة: 6.8 وات، نموذجي.
معاوقة الخرج: 499 أوم
الحد القريب أو RPT: -24 فولت تيار مستمر.
DC LVDT : +15 فولت تيار مستمر.
AC LVDT: 2.3 Vrms 3400 هرتز موجة جيبية.
مقياس الجهد الدوراني: -14.68 فولت تيار مستمر.
الدقة: ضمن ±0.33% من النطاق الكامل النموذجي، ±1% كحد أقصى.

سمات:

• تتبع الموقع في الوقت الحقيقي

المراقبة في الوقت الحقيقي وتسجيل بيانات الموقع الميكانيكي، والمراقبة الدقيقة.

• وظيفة الإدخال/الإخراج المتكاملة

يدعم نقل البيانات بسلاسة والتوافق بين الأنظمة.

• متانة الدرجة الصناعية

التشغيل المستقر في ظل الظروف القاسية، مما يضمن الأداء دون انقطاع.

• توافق النظام 3500

التكامل السلس مع منصة مراقبة Bently Nevada 3500.

• إنذار استباقي

التشخيص في الوقت المناسب، ومنع الأخطاء، وضمان السلامة التشغيلية.

الأشكال والجداول:

رابط ورقة البيانات:

وحدة مراقبة الموضع 3500/45E Bently Nevada 285692-01 ملف بي دي إف ورقة البيانات
