سيستخدم هذا المحتوى نظام مراقبة الاهتزاز Bently 3500، المستخدم على نطاق واسع في معظم محطات الطاقة، كقالب لوصف عملية تركيب النظام وتكوينه وتشغيله والتعامل مع المشكلات الشائعة أثناء التشغيل بشكل شامل.

القسم 1: المعرفة الأساسية بأجهزة نظام TSI

يوفر نظام 3500 إمكانيات مراقبة مستمرة عبر الإنترنت، وهو مناسب لتطبيقات الحماية الميكانيكية، ويوفر معلومات أساسية للكشف المبكر عن الأعطال الميكانيكية. يتضمن التصميم المعياري لهذا النظام بشكل أساسي ما يلي:

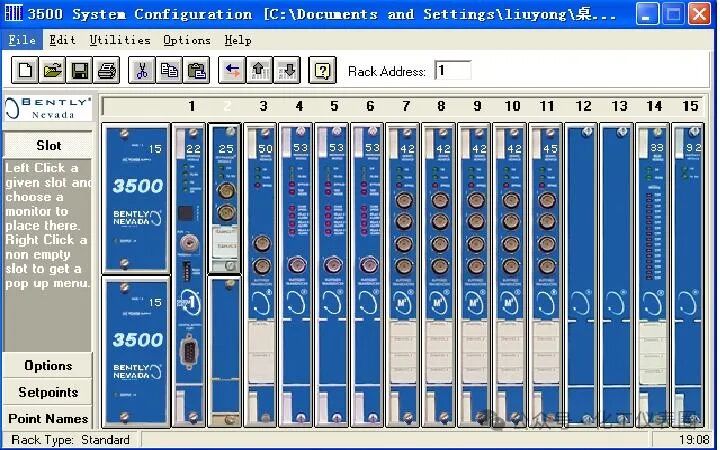

انظر الصورة أدناه:

يتم سير عمل النظام على النحو التالي: تُرسَل إشارات دخل المستشعر المُستقبَلة من الميدان إلى أجهزة المراقبة وقنوات الطور الرئيسية ضمن إطار المراقبة 3500. بعد جمع البيانات، تُقارَن بنقاط الإنذار، وتُرسَل من إطار المراقبة إلى موقع واحد أو أكثر للمعالجة.

تشمل الميزات الشائعة للوحدات ضمن إطار 3500 موصلات قابلة للتبديل السريع وكتل طرفية داخلية وخارجية. يمكن إزالة أي وحدة رئيسية (مثبتة في مقدمة إطار 3500) واستبدالها أثناء تشغيل النظام دون التأثير على تشغيل الوحدات غير المرتبطة. إذا كان الإطار مزودًا بمصدري طاقة، فلن يؤثر توصيل أو فصل أحدهما على تشغيل إطار 3500. تستخدم المحطات الطرفية الخارجية كابلات متعددة النواة (سلك واحد لكل وحدة) لتوصيل وحدات الإدخال/الإخراج بالمحطات الطرفية. تُسهّل هذه المحطات توصيل أسلاك متعددة بالإطار في الأماكن الضيقة. تُستخدم المحطات الطرفية الداخلية لتوصيل المستشعرات مباشرةً بوحدات الإدخال/الإخراج. لا يمكن استخدام المحطات الطرفية الخارجية عمومًا مع وحدات الإدخال/الإخراج الطرفية الداخلية.

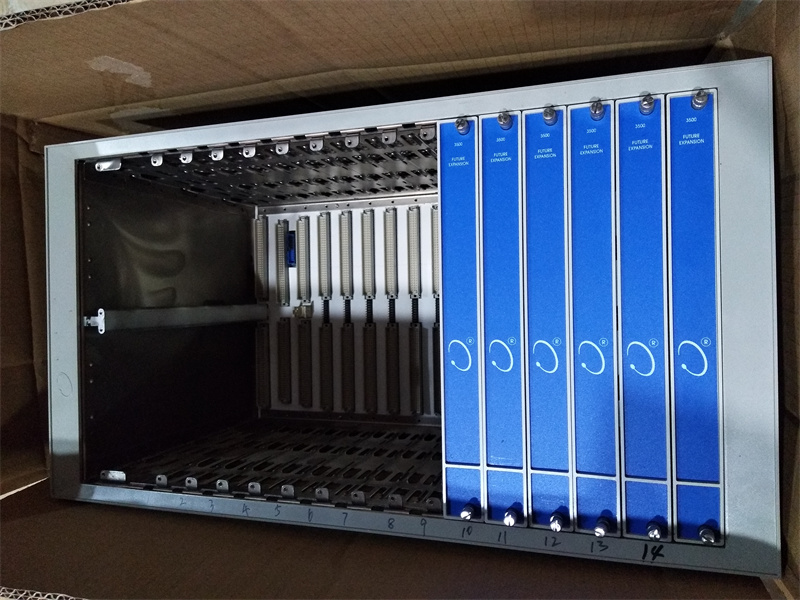

1. إطار النظام 3500/05

يحتوي إطار 3500 على جميع وحدات الشاشة ومصدر طاقة الإطار. يوفر اتصالًا عبر لوحة خلفية بين إطارات 3500 المختلفة، ويزود كل وحدة بالطاقة حسب الحاجة.

يأتي الإطار 3500 بحجمين:

1. إطار بالحجم الكامل - إطار EIA مقاس 19 بوصة مع 14 فتحة وحدة متاحة

2. إطار صغير - إطار مقاس 12 بوصة مزود بـ 7 فتحات وحدات متاحة

يجب تركيب وحدتي مصدر الطاقة وواجهة الإطار في الفتحتين الأيسرتين. يمكن تركيب أي وحدة في مواضع الإطار الأربعة عشر المتبقية (سبعة للإطار الصغير).

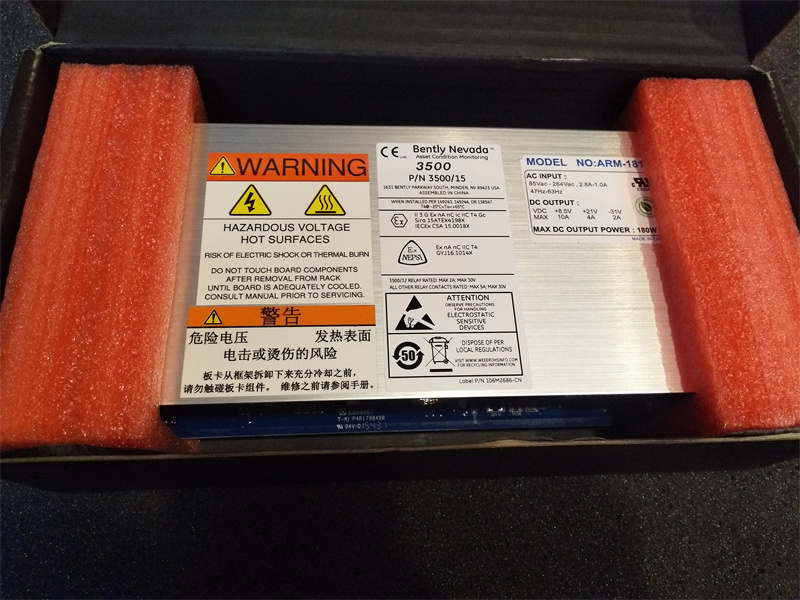

2. وحدة إمداد الطاقة 3500/15

وحدة تزويد الطاقة 3500 هي وحدة نصف ارتفاع، ويجب تركيبها في فتحة مصممة خصيصًا على الجانب الأيسر من الإطار. يمكن لإطار 3500 استيعاب مصدر طاقة واحد أو اثنين (أي مزيج من التيار المتردد أو المستمر). يمكن لأيٍّ من مصدري الطاقة تشغيل الإطار بالكامل. في حال تركيب مصدري طاقة، يعمل مصدر الطاقة الثاني كبديل للأول. عند تركيب مصدري طاقة، يعمل مصدر الطاقة العلوي كمصدر طاقة رئيسي، ويعمل مصدر الطاقة السفلي كمصدر طاقة احتياطي. طالما تم تركيب مصدر طاقة واحد، فلن يؤثر فك أو تركيب وحدة تزويد الطاقة الثانية على تشغيل الإطار. يمكن لمصدر الطاقة 3500 قبول نطاق واسع من جهد الدخل، ويمكنه تحويل هذه الجهدات إلى جهد مقبول لوحدات 3500 الأخرى. تتوفر مصادر الطاقة الثلاثة التالية لنظام الحماية الميكانيكية 3500:

1. مصدر طاقة التيار المتردد

2. مصدر طاقة تيار مستمر عالي الجهد

3. مصدر طاقة تيار مستمر منخفض الجهد

خيارات مصدر الطاقة المدخلة:

من ١٧٥ إلى ٢٦٤ فولت تيار متردد جذر متوسط: (من ٢٤٧ إلى ٣٧٣ فولت تيار متردد، لكل وحدة)، من ٤٧ إلى ٦٣ هرتز. يستخدم هذا الخيار طاقة تيار متردد ووحدة إدخال طاقة تيار متردد عالية الجهد (عادةً ٢٢٠ فولت). يتطلب تركيب وحدات إدخال طاقة تيار متردد (PIMs) من الإصدار R وما قبله، و/أو وحدات الطاقة من الإصدار M وما قبله، جهد دخل يتراوح بين ١٧٥ و٢٥٠ فولت تيار متردد جذر متوسط.

من ٨٥ إلى ١٣٢ فولت تيار متردد جذر متوسط: (١٢٠ إلى ١٨٨ فولت تيار متردد، وحدة)، من ٤٧ إلى ٦٣ هرتز. يستخدم هذا الخيار طاقة التيار المتردد، وهو وحدة إدخال طاقة تيار متردد منخفضة الجهد (عادةً ١١٠ فولت). يتطلب تركيب وحدات إدخال طاقة تيار متردد من الإصدار R أو الإصدارات الأقدم، و/أو وحدات الطاقة من الإصدار M أو الإصدارات الأقدم، جهد إدخال يتراوح بين ٨٥ إلى ١٢٥ فولت تيار متردد جذر متوسط.

88 إلى 140 فولت تيار مستمر: يستخدم هذا الخيار طاقة التيار المستمر وهو عبارة عن وحدة إدخال طاقة تيار مستمر عالية الجهد (PIM).

20 إلى 30 فولت تيار مستمر: هذا الخيار عبارة عن مصدر طاقة تيار مستمر منخفض الجهد وهو عبارة عن وحدة مصدر طاقة تيار مستمر منخفضة الجهد (PIM).

حماية من تجاوز الحد: لجميع أنواع الطاقة، لن يُلحق الجهد المنخفض ضررًا بمصدر الطاقة أو وحدة التحكم الإلكترونية (PIM). سيؤدي الجهد الخارج عن النطاق إلى فتح المصهر الموجود على وحدة التحكم الإلكترونية (PIM).

تيار الإطار الكامل: 175 إلى 254 فولت تيار متردد المدخل: 2.3 أمبير جذر متوسط التربيع (الحد الأقصى).

85 إلى 132 فولت تيار متردد المدخل: 4.5 أمبير (الحد الأقصى).

88 إلى 140 فولت تيار مستمر المدخل: 2.5 أمبير (الحد الأقصى).

20 إلى 30 فولت تيار مستمر المدخل: 10.0 أمبير (الحد الأقصى).

الإخراج: لوحة أمامية LED

مؤشر LED للطاقة: يضيء مؤشر LED عندما يعمل مصدر الطاقة بشكل صحيح.

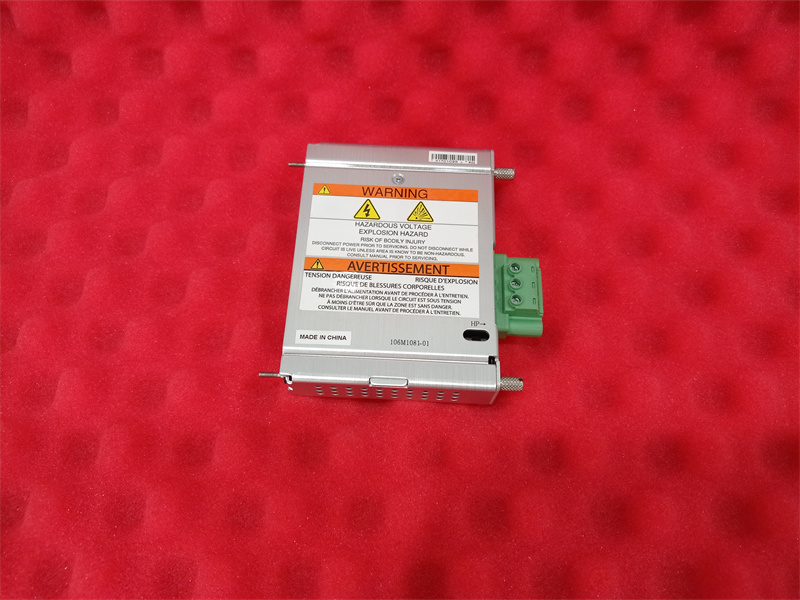

توصيل أرضي أحادي النقطة: لتجنب حلقات التأريض، يجب أن يوفر النظام توصيلًا أرضيًا أحادي النقطة. توفر وحدة إدخال الطاقة مفتاحًا لتحديد موضع تأريض نظام التحكم. في حال تركيب مصدري طاقة، يجب ضبط كلا المفتاحين على نفس الوضع. تُشحن وحدة إدخال الطاقة مع المفتاح مضبوطًا على الوضع "مغلق"؛ ويتم توصيل نظام التأريض بموصل الطرف عبر الطرف "نهاية". في حال تأريض النظام في مكان آخر، مثل جهاز أمان خارجي، يجب ضبط المفتاح على الوضع "مفتوح". يوضح الرسم التخطيطي التالي كيفية التحويل إلى الوضع "مفتوح".

1. قم بإزالة غطاء حماية الأسلاك من موصل الطرف؛

2. 1. قم بإزالة برغي الرأس فيليبس الموجود على الجانب، والذي يؤمن الغطاء المعدني لوحدة إدخال الطاقة؛

2. قم بفك البرغيين اللذين يثبتان مشبك التأريض الخاص بالغلاف، الموجود أسفل موصل الطرف، ثم قم بإزالة مشبك التأريض الخاص بالغلاف؛

3. قم بإزالة اللوحة المعدنية الرقيقة الموجودة في الجزء السفلي من الغطاء المعدني، مما يسمح للموصل الطرفي بالانزلاق فوقها؛

4. ادفع المفتاح إلى وضع الفتح؛

5. أعد تركيب الغطاء المعدني ومشبك التأريض الخاص بالغطاء على وحدة إدخال الطاقة.
