3. 3500/20 وحدة واجهة الإطار:

وحدة واجهة الإطار (RIM) هي الواجهة الأساسية لإطار 3500. تدعم هذه الوحدة بروتوكولات Bentley Nevada الخاصة لتكوين الإطار واسترجاع المعلومات منه. يجب وضع وحدة واجهة الإطار في الفتحة الأولى من الإطار (الأقرب إلى مصدر الطاقة). يمكن لوحدة RIM الاتصال بمعالجات اتصالات Bentley Nevada المتوافقة مثل TDXnet وTDIX وDDIX. على الرغم من أن وحدة RIM توفر بعض الوظائف العامة للإطار بأكمله، إلا أنها ليست جزءًا من مسار المراقبة الحرجة، ولا تؤثر على التشغيل السليم والطبيعي لنظام المراقبة ككل. يلزم وجود وحدة واجهة إطار واحدة لكل إطار.

يحتوي الجهاز على واجهة تسلسلية RS-232 على لوحته الأمامية للاتصال بالجهاز المضيف لجمع البيانات وتكوين الإطارات. يبلغ الحد الأقصى لمعدل البود 38.4 كيلوبت في الثانية، ويبلغ طول الكابل 30 مترًا. تحتوي وحدات الإدخال/الإخراج الخلفية على واجهات تسلسلية RS-232/RS-422، والتي يمكنها أيضًا الاتصال بالجهاز المضيف لجمع البيانات وتكوين الإطارات. يبلغ الحد الأقصى لمعدل البود 38.4 كيلوبت في الثانية، ويبلغ طول الكابل 30 مترًا لـ RS232 و1200 متر لـ RS422. كما تتيح واجهة RS422 ربط عدة إطارات 3500 معًا بشكل متسلسل للتواصل مع برنامج المضيف 3500.

معاني مصابيح LED (الثنائيات الباعثة للضوء) الموجودة على اللوحة الأمامية:

مصباح LED OK: يومض عندما تعمل وحدة واجهة الإطار بشكل طبيعي؛

TX/RX LED: يومض عندما يتواصل RIM مع وحدات أخرى في الإطار 3500؛

TM LED: يومض عندما يكون الإطار 3500 في وضع مضاعفة التنبيه؛

مؤشر LED الخاص بـ CONFIG OK: يومض عندما يتم تكوين الإطار 3500 بشكل صحيح.

مفاتيح الأجهزة الموجودة في اللوحة الأمامية:

زر إعادة ضبط الإطار: يُلغي الإنذارات المقفلة وحالات فشل التشغيل المؤقت. له نفس وظيفة جهة اتصال "إعادة ضبط الإطار" في وحدة الإدخال/الإخراج.

مفتاح العنوان: يُستخدم لتعيين عنوان الإطار. يوجد 63 عنوانًا قابلًا للاختيار.

قفل مفتاح التهيئة: يُستخدم لضبط إطار 3500 على وضع "التشغيل" أو "البرمجة". يسمح وضع "التشغيل" بتشغيل الإطار بشكل طبيعي ويقفل أي تغييرات في التهيئة. يسمح وضع "البرمجة" بتشغيل الإطار بشكل طبيعي ويسمح بتكوينه عن بُعد أو محليًا. يمكن تدوير المفتاح بحرية بين موضعين داخل الإطار، مما يسمح للمفتاح بالبقاء إما في وضع "التشغيل" أو "البرمجة". يمنع القفل على وضع "التشغيل" أي تكوين إطار غير مصرح به. يسمح القفل على وضع "البرمجة" بتكوين الإطار عن بُعد في أي وقت.

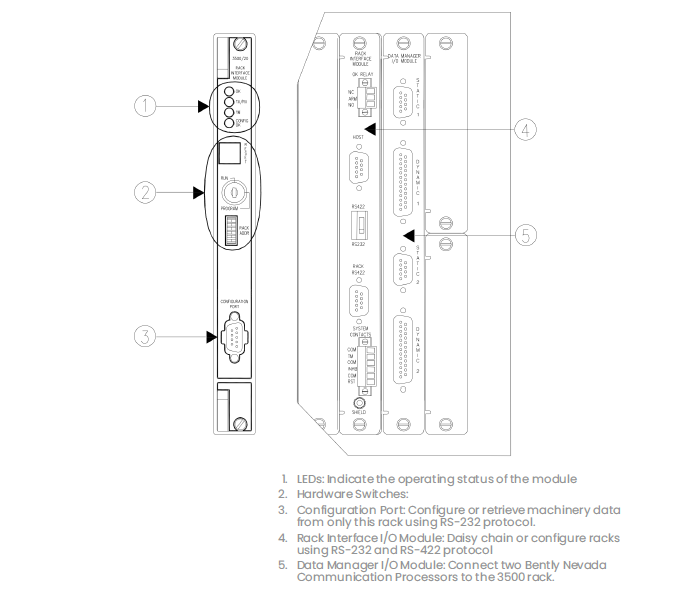

1) LED: يعرض حالة تشغيل الوحدة؛

2) مفتاح الأجهزة؛

3) منفذ التكوين: يستخدم بروتوكول RS-232 لتكوين أو استرداد البيانات الميكانيكية من الإطار؛

4) وحدة إدخال/إخراج واجهة الإطار: تستخدم بروتوكولي الاتصال RS-232 وRS-422 للاتصال بالإطار أو تكوينه في تكوين سلسلة متصلة؛

5) وحدة الإدخال/الإخراج لنظام إدارة البيانات: تقوم بربط معالجي اتصالات Bentley Neva بالإطار 3500.

4. 3500/22 واجهة البيانات العابرة

واجهة البيانات العابرة 3500 (TDI) هي الواجهة بين نظام مراقبة 3500 وبرنامج إدارة الآلات Bentley Nevada System 1™. تجمع TDI بين وظائف وحدة واجهة الإطار 3500/20 (RIM) ومعالج اتصالات، مثل TDXnet. تعمل TDI في منفذ RIM في إطار 3500، وتتوافق مع شاشات سلسلة M ( 3500/40 مليون ، 3500/42 مليون ، إلخ) لاكتساب بيانات الموجة المستقرة والعابرة باستمرار، ونقلها إلى برنامج الكمبيوتر المضيف عبر إيثرنت. يتميز معالج TDI باكتساب بيانات ثابتة قياسية، ولكن مع قرص اختياري ممكّن للقنوات، يمكنه أيضًا اكتساب بيانات عابرة أو ديناميكية. مقارنةً بمعالجات الاتصالات السابقة، يقدم معالج TDI العديد من التحسينات إلى جانب دمج وظائف معالج الاتصالات في إطار 3500.

يوفر TDI وظائف عامة لجميع الإطارات، ولكنه ليس جزءًا من قنوات المراقبة الحرجة، ولا يؤثر على التشغيل السليم والطبيعي لنظام المراقبة ككل. يتطلب كل إطار TDI أو RIM واحدًا. يشغل TDI فتحة واحدة فقط في الإطار، ويجب وضعه في الفتحة الأولى (المجاورة لوحدة الطاقة).

لتطبيقات التكرار الثلاثي للوحدات (TMR)، يتطلب نظام 3500 وحدة TDI بصيغة TMR. بالإضافة إلى جميع وظائف وحدة TDI القياسية، تتميز وحدة TMR TDI أيضًا بوظيفة مقارنة قنوات الشاشة. باختيار خيار الشاشة أثناء التثبيت، تُجري إعدادات 3500TMR وظيفة تصويت المراقبة. بهذه الطريقة، تُقارن وحدة TMR TDI باستمرار مخرجات ثلاث شاشات احتياطية. إذا اكتشف أن معلومات مخرجات إحدى الشاشات لا تساوي معلومات مخرجات الشاشتين الأخريين (ضمن النسبة المئوية المُعدّة)، تُصدر وحدة TMR TDI إشارة خطأ إلى الشاشة وتُضيف حدثًا إلى قائمة أحداث النظام.

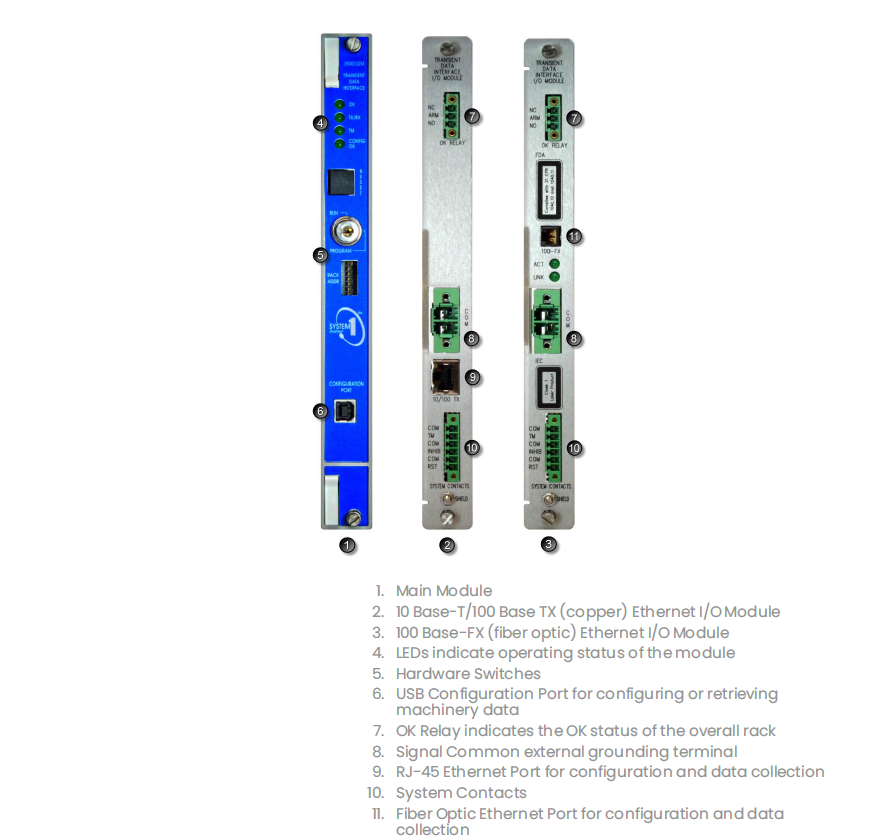

وظيفة مصابيح LED على اللوحة الأمامية للوحدة ومفاتيح التبديل المادية المختلفة هي نفسها الموجودة في 3500/20، باستثناء أن مفتاح اختيار العنوان يحتوي على 127 خيارًا. تظهر الواجهة على اللوحة الخلفية في الشكل التالي:

1) الوحدة الرئيسية

2) وحدة إدخال/إخراج إيثرنت 10/100Base-T، RJ-45 (نوع مقبس الهاتف) لكابل إيثرنت 10Base-T/100Base-TX، أقصى طول للكابل 100 متر؛-- 146031-01

3) وحدة إدخال/إخراج إيثرنت 100Base-FX، موصل الألياف الضوئية MT-RJ، كابل 100Base-FX، كابل الألياف الضوئية متعدد الأوضاع بحد أقصى 400 متر (1312 قدمًا)؛-- 146031-02

4) LED: يشير إلى حالة تشغيل الوحدة

5) مفتاح الأجهزة

6) منفذ التكوين: يستخدم بروتوكول RS-232 لتكوين أو استرداد بيانات الجهاز

7) OK Relay: يشير إلى حالة OK للإطار

8) منفذ إيثرنت الألياف الضوئية: يستخدم للتكوين واكتساب البيانات

9) منفذ Ethernet RJ45: يستخدم للتكوين واكتساب البيانات

10) جهات اتصال النظام

5. وحدة 3500/25 مرحلة رئيسية

وحدة 3500/25 ذات الطور الرئيسي المُحسّنة هي وحدة ثنائية القناة بنصف ارتفاع، تُستخدم لتوفير إشارات الطور الرئيسي لوحدة المراقبة ضمن إطار 3500. تستقبل هذه الوحدة إشارات دخل من مستشعرات تيار إيدي أو مستشعرات كهرومغناطيسية، وتحولها إلى إشارات رقمية للطور الرئيسي، مما يُشير إلى مرور مُحدد الطور الرئيسي على العمود عبر مسبار الطور الرئيسي. تحتوي كل وحدة طور رئيسي على قناتي إدخال، ويمكن لنظام الحماية الميكانيكية 3500 استيعاب وحدتي طور رئيسي، واستقبال أربع إشارات.

ملاحظة: إشارات الطور الرئيسي هي إشارات نبضية من عمود أو ترس دوار، تحدث مرة واحدة أو عدة مرات في كل دورة، مما يوفر قياسات توقيت دقيقة. هذا يسمح لوحدة مراقبة 3500 ومعدات التشخيص الخارجية بقياس معلمات المتجهات مثل السعة 1X والطور.

تستطيع كل وحدة طور رئيسي استقبال إشارتين من مستشعرات التيار الدوامي أو مستشعرات الكهرومغناطيسية. يتراوح نطاق إشارة الدخل بين -0.8 فولت و-21.0 فولت (وحدات الإدخال/الإخراج غير المعزولة)، وبين +5 فولت و-11 فولت (وحدات الإدخال/الإخراج المعزولة). يمكن تحديد قيمة الإشارة داخل الوحدة لمنع تجاوز هذا النطاق. تتطلب المستشعرات الكهرومغناطيسية السلبية سرعة دوران للعمود تزيد عن 200 دورة في الدقيقة (3.3 هرتز). توجد إشارتا خرج طور رئيسي مؤقتتان على اللوحة الأمامية للإطار عبر موصلات محورية. كما يتوفر مخرجا طور رئيسي مؤقتان على اللوحة الخلفية للإطار عبر موصلات أوروبية. يشير مؤشر LED "موافق" الموجود على اللوحة الأمامية إلى اكتشاف عطل في وحدة طور الرئيسي. يوفر مؤشر الإرسال/الاستقبال إشارة عند اتصال وحدة طور الرئيسي بوحدة واجهة الإطار (RIM).

يوضح الرسم التخطيطي التالي المنظر الأمامي لوحدة الطور الرئيسي والمنظر الخلفي لعدة أنواع مختلفة من وحدات الإدخال/الإخراج. 1) خرج المستشعر المؤقت

2) وحدة الإدخال/الإخراج، المحطات الداخلية المعزولة- 125800-01

3) وحدة الإدخال/الإخراج، المحطات الخارجية المعزولة- 126648-01

4) وحدة الإدخال/الإخراج، أطراف داخلية غير معزولة-125800-02

5) وحدة الإدخال/الإخراج، أطراف خارجية غير معزولة-126648-02

6) وحدة الإدخال/الإخراج مع حاجز أمان، ومحطات داخلية- 135473-01
