6. 3500/40 مليون مراقب الإزاحة

جهاز Proximitor 3500/40M هو جهاز مراقبة إزاحة رباعي القنوات يستقبل مدخلات من مستشعرات إزاحة Bentley Nevada. يعالج الجهاز الإشارات لتوليد قياسات اهتزاز وإزاحة متنوعة، ويقارنها بنقاط ضبط إنذار قابلة للبرمجة من قِبل المستخدم. يمكن تهيئة كل قناة من قنوات جهاز 3500/40M باستخدام برنامج تهيئة إطار 3500 لأداء الوظائف التالية: الاهتزاز الشعاعي، والإزاحة المحورية، والتمدد التفاضلي، وانحراف محور الدوران، واهتزاز محمل الدوران REBAMR.

ملاحظة: قنوات هذه الشاشة مُعدّة بشكل أزواج، ويمكن تنفيذ وظيفتين كحد أقصى من الوظائف المذكورة أعلاه في آنٍ واحد. تؤدي القناتان 1 و2 وظيفة واحدة، بينما تؤدي القناتان 3 و4 وظيفة أخرى أو الوظيفة نفسها.

الوظائف الرئيسية لشاشة 3500/40M هي:

1) لحماية الماكينة من خلال المقارنة المستمرة لقيمة الاهتزاز الحالية للماكينة بقيمة الإنذار المحددة وتنشيط نظام الإنذار؛

٢) لتوفير معلومات اهتزاز المعدات المهمة للمشغلين وموظفي الصيانة. من خلال التهيئة، تُعالج كل قناة عادةً إشارة الإدخال إلى "قيمة ثابتة". لكل قيمة ثابتة قيمة إنذار تحذير مُهيأة، ويمكن تهيئة كل قيمتين ثابتتين إلى قيمة إنذار خطر. يمكن ضبط وقت تأخير الإنذار عبر برنامج.

مصابيح LED باللوحة الأمامية (ثنائيات باعثة للضوء): مصباح LED يعمل بشكل صحيح: يشير إلى أن 3500/40M يعمل بشكل طبيعي.
مصابيح LED الخاصة بـ TX/RX: تشير إلى أن 3500/40M يتواصل مع وحدات أخرى ضمن الإطار 3500.
مؤشر LED للتجاوز: يشير إلى أن 3500/40M في وضع التجاوز.

مخرج مخزن المستشعر: تحتوي كل قناة على اللوحة الأمامية على موصل محوري، ويحتوي كل موصل محوري على حماية من الدائرة القصيرة.

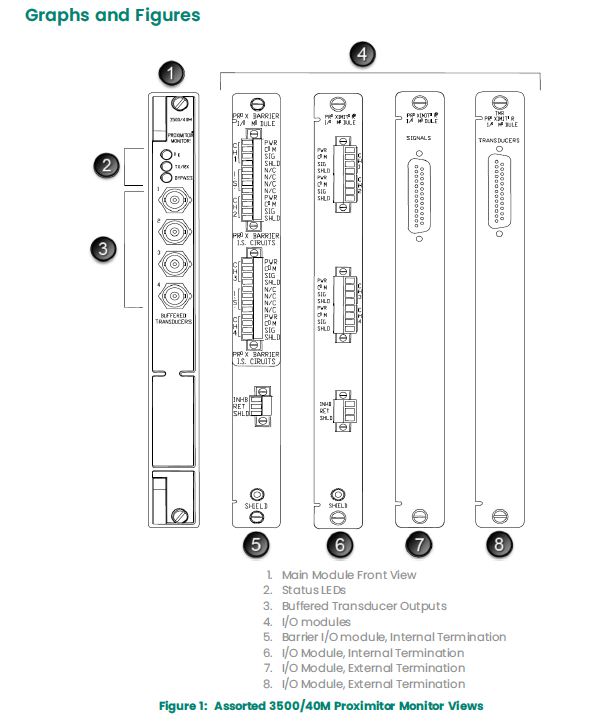

1. المنظر الأمامي للوحدة الرئيسية- 176449-01

2. مؤشر LED للحالة

3. مخرج مستشعر المخزن المؤقت

4. وحدة الإدخال/الإخراج

5. وحدة الإدخال/الإخراج الحاجزة الآمنة، المحطات الداخلية-- 135489-04

6. وحدة الإدخال/الإخراج، المحطات الداخلية-- 125680-01

7. وحدة الإدخال/الإخراج، المحطات الخارجية-- 126615-01

7. 3500/42 مليون جهاز مراقبة الإزاحة والسرعة والتسارع

جهاز مراقبة الإزاحة/السرعة/التسارع 3500/42M مشابه في وظيفته لجهاز 3500/40M، ولكن بإمكانيات مُحسّنة. وهو أيضًا جهاز مراقبة رباعي القنوات يستقبل إشارات من مستشعرات الإزاحة والسرعة والتسارع. بمعالجة هذه الإشارات، يُمكنه إجراء قياسات مُختلفة للاهتزاز والموضع، ومُقارنة الإشارات المُعالجة بقيم التنبيه المُبرمجة من قِبل المستخدم.

يمكن برمجة كل قناة من قنوات 3500/42M باستخدام برنامج تكوين الإطار 3500 لأداء الوظائف التالية:

• الاهتزاز الشعاعي
• الإزاحة المحورية
• التوسع التفاضلي
• الانحراف
• ريبام
• التسارع
• سرعة
• اهتزاز العمود المطلق
• منطقة دائرية مقبولة

ملاحظة: قنوات الشاشة مُبرمجة بشكل ثنائي، مما يسمح بأداء وظيفتين من الوظائف المذكورة أعلاه في آنٍ واحد. تؤدي القناتان 1 و2 وظيفة واحدة، بينما تؤدي القناتان 3 و4 وظيفة أخرى (أو الوظيفة نفسها). يتشابه معنى مصابيح LED (الثنائيات الباعثة للضوء) على اللوحة الأمامية لجهاز 3500/42M وتشخيص الأعطال الذي يتم من خلالها مع ما هو موجود في وحدة 3500/40M.

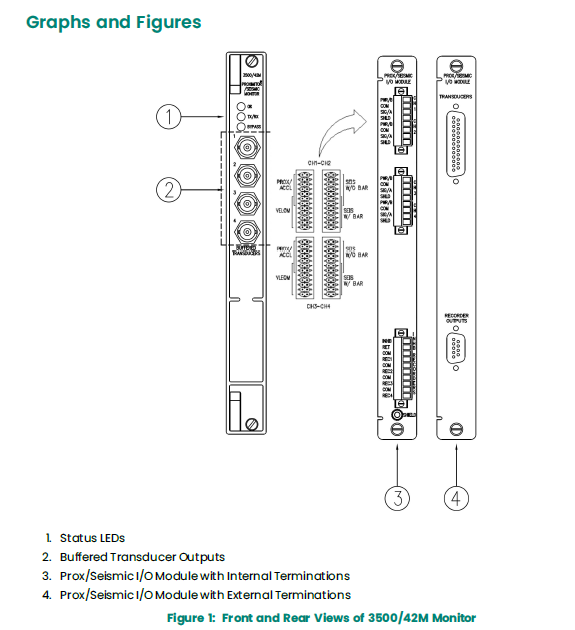

يوضح الرسم التخطيطي التالي الألواح الأمامية والخلفية:

1. مؤشر LED للحالة

2. خرج المخزن المؤقت للمستشعر

3. وحدة إدخال وإخراج الإزاحة/السرعة/مقياس التسارع مع أطراف داخلية-- 128229-01

4. وحدة إدخال وإخراج الإزاحة/السرعة/مقياس التسارع مع أطراف خارجية-- 128240-01

5. وحدة إدخال/إخراج ثلاثية التكرار مع محطات خارجية

8. 3500/45 توسعة تفاضلية/مراقبة الموضع المحوري

جهاز مراقبة التمدد التفاضلي/الموضع المحوري 3500/45 هو جهاز مراقبة رباعي القنوات يستقبل إشارات الدخل من مستشعرات تيار إيدي الاقتراب، ومستشعرات موضع الدوران (RPTs)، ومحولات التفاضل المتغير الخطي للتيار المستمر (DCLVDTs)، ومحولات التفاضل المتغير الخطي للتيار المتردد (ACLVDTs)، ومقاومات الجهد الدورانية. يُحدد نوع القياس ومدخلات المستشعرات المرتبطة به وحدات الدخل/الخرج المطلوبة. يُعالج الجهاز إشارات الدخل ويُقارنها بإعدادات التنبيه القابلة للبرمجة من قِبل المستخدم. باستخدام برنامج تكوين الإطار 3500، يُمكن برمجة جهاز 3500/45 لأداء الوظائف التالية:

• الوضع المحوري (الجانبي)

• التوسع التفاضلي

• التوسع التفاضلي أحادي المنحدر القياسي

• التوسع التفاضلي أحادي المنحدر غير القياسي

• التوسع التفاضلي ذو المنحدر المزدوج

• التوسع التفاضلي المعوض

• توسيع القوقعة

• موضع الصمام

ملاحظة: قنوات المراقبة مُبرمجة بشكل أزواج، ويمكن تنفيذ وظيفتين كحد أقصى من الوظائف المذكورة أعلاه في آنٍ واحد. تُؤدي القناتان 1 و2 وظيفة واحدة، بينما تُؤدي القناتان 3 و4 وظيفة أخرى (أو الوظيفة نفسها). مع ذلك، تُمكّن القناتان 3 و4 فقط من مراقبة توسيع الغلاف.

الوظائف الرئيسية لشاشة 3500/45 هي:

1) توفير الحماية الميكانيكية من خلال المقارنة المستمرة للمعلمات التي تتم مراقبتها مع نقاط الإنذار المحددة وتشغيل الإنذار.

2) توفير المعلومات الأساسية عن الآلة للمشغلين وموظفي الصيانة.

بناءً على التكوين، يمكن لكل قناة معالجة إشارة الدخل إلى معلمات متعددة تُسمى "قيمًا متناسبة". يمكن ضبط كل قيمة متناسبة صالحة كنقطة ضبط إنذار، ويمكن ضبط أي قيمتين متناسبتين صالحتين كنقطة ضبط خطر.

مصابيح LED باللوحة الأمامية (ثنائيات باعثة للضوء): يشير مصباح LED "موافق" إلى أن 3500/45 يعمل بشكل طبيعي.
مصابيح LED الخاصة بـ TX/RX: تشير إلى أن 3500/45 يتواصل مع وحدات أخرى ضمن الإطار 3500.
مؤشر LED للتجاوز: يشير إلى أن 3500/45 في حالة إيقاف التجاوز.

لتشخيص الأعطال عبر مصابيح LED، يُشبه 3500/45 3500/40M المذكور سابقًا. مخرج عازل المستشعر: لكل قناة على اللوحة الأمامية للشاشة موصل محوري مُقابل. كل موصل محوري محمي من قصر الدائرة. عند استخدام محول تيار مستمر LVDT، تكون القناتان 3 و4 محولات مستوى -10 فولت تيار مستمر. عند استخدام محول تيار مستمر LVDT، تكون جميع القنوات شاشات عرض تيار مستمر لإشارة التيار المتردد المُعاد من محول تيار مستمر LVDT.

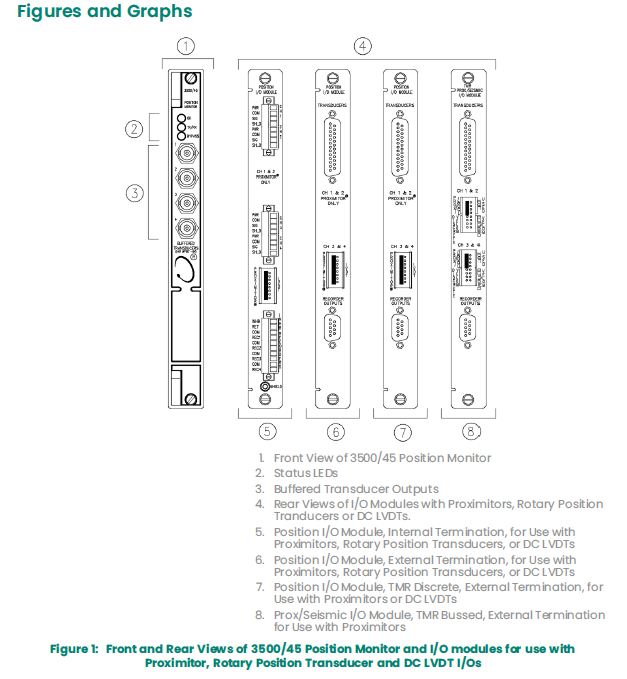

تُظهر الصورة اليسرى المنظر الأمامي لمراقب التمدد التفاضلي/الموضع المحوري والمنظر الخلفي لجهاز الإدخال/الإخراج لمستشعر التيار الدوامي ومستشعر الموضع الدوراني وDC LVDT.

1) المنظر الأمامي للشاشة-- 176449-04

2) مصابيح LED للحالة

٣) مخرجات مُخزَّنة مؤقتًا للمستشعر: تُوفِّر مخرجات غير مُرشَّحة لأربعة مستشعرات. جميع المخرجات محمية من قصر الدائرة. عند استخدام مُحوّل جهد LVDT ذي تيار مستمر، يكون مستوى القناتين ٣ و٤ مُنزاحًا بمقدار -١٠ فولت. عند استخدام مُحوّل جهد LVDT ذي تيار متردد، تكون جميع القنوات مُمثَّلة بتيار مستمر بناءً على معالجة إشارة المُخرج الثانوي لمُحوّل جهد LVDT ذي تيار متردد.

4) منظر خلفي لوحدات الإدخال/الإخراج المختلفة لمستشعر التيار الدوامي، أو مستشعر موضع الدوران، أو محول الجهد المنخفض ذي التيار المستمر. 5) موضع وحدة الإدخال/الإخراج، والمحطات الداخلية، لمستشعرات التيار الدوامي، أو مستشعرات موضع الدوران، أو محولات الجهد المنخفض ذي التيار المستمر.

6) وضع وحدة الإدخال/الإخراج، والمحطات الخارجية، لأجهزة استشعار التيار الدوامي، وأجهزة استشعار الموضع الدوارة، أو أجهزة تحويل الجهد المنخفض ذات التيار المستمر-- 135137-01

7) وضع وحدة الإدخال/الإخراج، من النوع الموزع TMR، المحطات الخارجية، لأجهزة استشعار التيار الدوامي أو محولات الجهد المنخفض ذات الجهد المستمر-- 135145-01

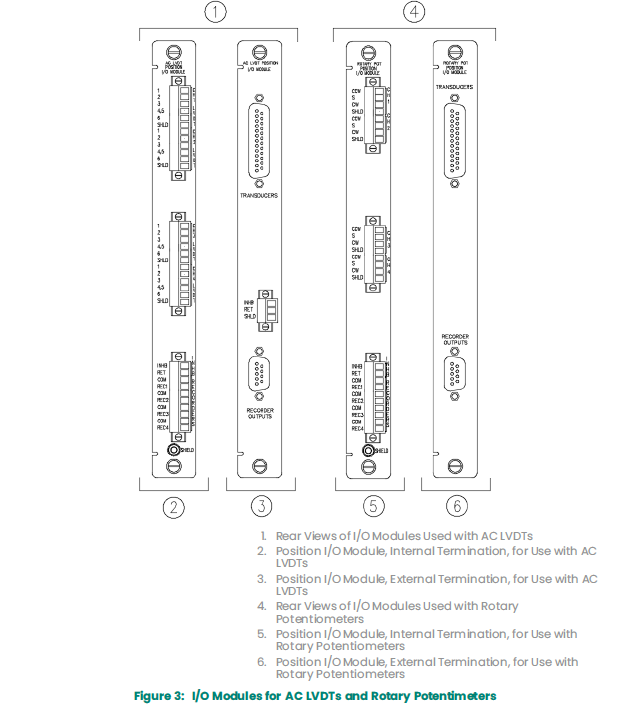

٨) وحدة إدخال/إخراج لتسريع الإزاحة/السرعة، من النوع الموزع TMR، أطراف خارجية، لأجهزة استشعار التيار الدوامي. (الصورة اليسرى تُظهر المنظر الخلفي لوحدة الإدخال/الإخراج لأجهزة قياس الجهد المنخفض ذات التيار المتردد (LVDTs) ومقاومات الجهد الدوارة).

9) منظر خلفي لوحدات الإدخال/الإخراج المختلفة لأجهزة LVDT ذات التيار المتردد

10) وضع وحدة الإدخال/الإخراج، والمحطات الداخلية، لأجهزة LVDT ذات التيار المتردد-- 139554-01

11) وضع وحدة الإدخال/الإخراج، والمحطات الخارجية، لأجهزة LVDT ذات التيار المتردد

12) منظر خلفي لوحدات الإدخال/الإخراج المختلفة لمقاومات الدوران

13) وضع وحدة الإدخال/الإخراج، والمحطات الداخلية، لمقياس الجهد الدوراني

14) وضع وحدة الإدخال/الإخراج، والمحطات الخارجية، لمقياس الجهد الدوار
