أداء متقدم، وقابلية تشغيل متبادلة، وتوافر للمصانع المتصلة اليوم

تتميز حلول أنظمة التحكم الموزعة من جنرال إلكتريك بسهولة التكيف مع المتطلبات المتطورة باستمرار للصناعات مثل توليد الطاقة والنفط والغاز والمعالجة الكيميائية.

حل متكامل
ال مارك 6 يُعد نظام التحكم منصة مرنة تُستخدم في تطبيقات متعددة. يتميز بسرعة عالية في عمليات الإدخال/الإخراج الشبكية، مما يجعله مناسبًا للأنظمة أحادية الاتجاه، وثنائية الاتجاه، وثلاثية الاتجاه. يمكن توزيع عمليات الإدخال/الإخراج القائمة على الإيثرنت بسهولة على مستوى المصنع بأكمله، لتشمل جميع تطبيقات مكوناته. تُستخدم اتصالات الإيثرنت القياسية في الصناعة لعمليات الإدخال/الإخراج، ووحدات التحكم، وواجهة الإشراف لمحطات التشغيل والصيانة، بالإضافة إلى أنظمة الجهات الخارجية.

تُستخدم حزمة برامج ControlST* مع أنظمة التحكم Mark VIe والأنظمة ذات الصلة للبرمجة والتكوين وتحليل الاتجاهات والتشخيص. وتُسرّع مكتبة وظائف نظام التحكم الموزع (DCS) إنشاء منطق تطبيق موازنة الخطة. أثناء التشغيل، يُوفّر النظام بيانات عالية الجودة ومتسقة زمنيًا في وحدات التحكم وعلى مستوى المصنع لإدارة معدات نظام التحكم بكفاءة.

يتم توفير السلامة من خلال حل إدارة السلامة Mark VIeS. ويعتمد هذا الحل على منصة Mark VIe. مارك فيس هو نظام تحكم أمان مستقل للتطبيقات بالغة الأهمية للسلامة، ويتوافق مع معيار IEC®-61508. تُسهّل مجموعة برامج ControlST عملية الصيانة مع الحفاظ على مجموعة فريدة من وحدات الأجهزة والبرامج المعتمدة.

يوفر حل التحكم الموزع Mark VIe حلاً متكاملاً وسلساً لتوازن المصنع، مصمماً للعمل في الظروف القاسية الموجودة في صناعات مثل:
• توليد الطاقة
• النفط والغاز
• المواد الكيميائية والعمليات
• لب الورق
• هندسة التعدين والمعادن
• مصادر الطاقة المتجددة

يوفر حل التحكم الموزع Mark VIe ما يلي:
• حل مثبت
• بنية مرنة وقابلة للتوسع بدرجة كبيرة
• تحسين الإنتاجية والكفاءة
• التكامل السلس مع أنظمة التحكم الأساسية
• تصميم وتكامل شاملان
• خدمات صيانة قوية

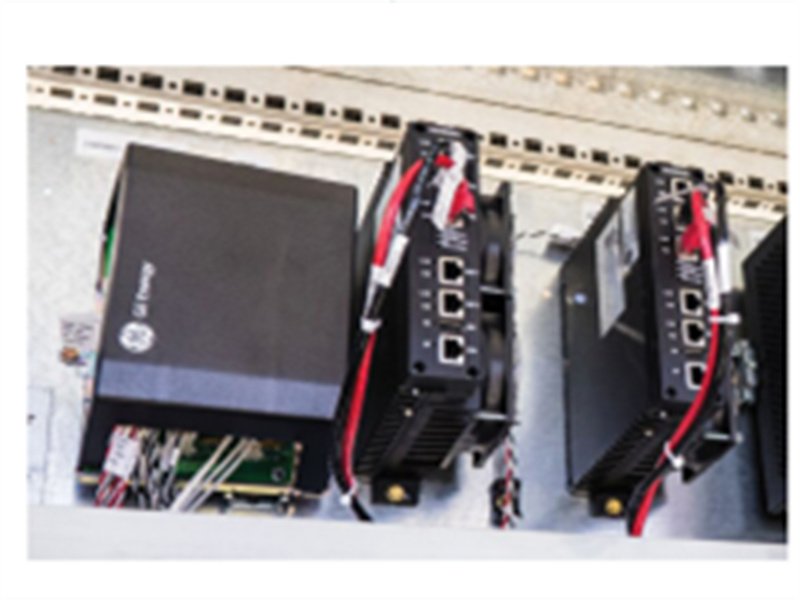

وحدة تحكم مارك 6 جامعة كاليفورنيا في سانتا باربرا
يُعدّ المتحكم، الذي يضم المعالج الرئيسي وثلاثة برامج تشغيل إيثرنت للتواصل مع وحدات الإدخال/الإخراج الشبكية، بالإضافة إلى برامج تشغيل إيثرنت إضافية لشبكة التحكم، جوهر نظام Mark VIe. ويمكن استخدام مجموعتين أو ثلاث مجموعات تحكم لتوفير تحكم ثنائي أو تحكم TMR. ويمكن برمجة منطق التحكم باستخدام مزيج من مخططات الكتل الوظيفية (FBD) ومنطق سلم الترحيل (RLD). ويقوم نظام تشغيل في الوقت الحقيقي بتنفيذ منطق التحكم هذا والتفاعل مع نظام الإدخال/الإخراج. وفي كل إطار، تقرأ مجموعات التحكم المتصلة البيانات من وحدات الإدخال، وتكتب البيانات إلى وحدات الإخراج، وتُزامن المتغيرات بين مجموعات التحكم في تكوين ثنائي أو TMR.

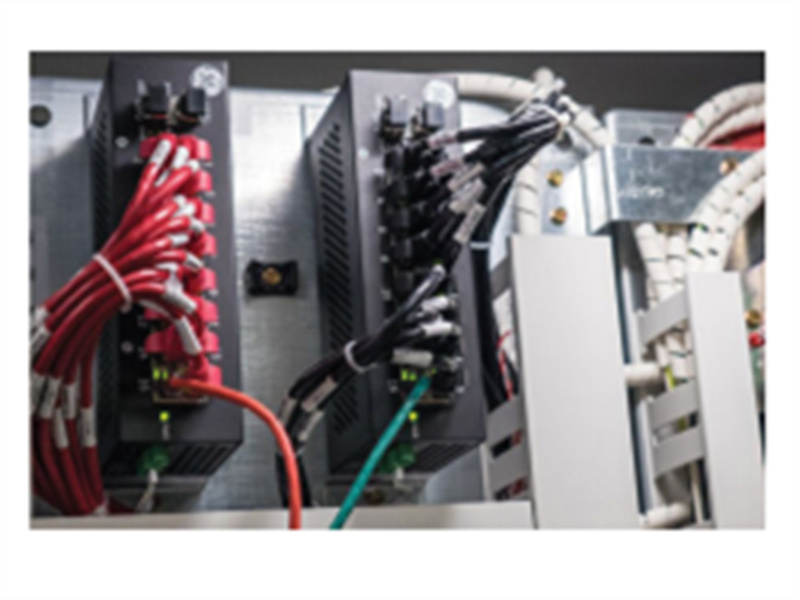

وحدات الإدخال/الإخراج Mark VIe (بطاقة الإدخال/الإخراج وحزمة) - IS220PAICH2B
تتكون وحدات الإدخال/الإخراج Mark VIe من ثلاثة مكونات رئيسية: كتلة توصيل لتوصيل الأسلاك الميدانية، ولوحة طرفية، وحزمة (حزم) إدخال/إخراج. تُركّب الوحدات على سكة DIN. يساهم استخدام أسلاك عريضة في تقليل الحاجة إلى التوصيلات المعقدة وخفض التكاليف. تحتوي كل حزمة إدخال/إخراج على منفذي IONet ومعالج محلي مزود بساعة توقيت حقيقية متزامنة لتسجيل الطوابع الزمنية بدقة 1 مللي ثانية في وظيفة تسلسل الأحداث (SOE) المتوفرة على جميع المدخلات والمخرجات المنفصلة. تتيح هذه الميزة للعملاء اختيار وظيفة SOE بنقرة زر واحدة، دون الحاجة إلى تعقيدات وتكاليف أجهزة SOE المخصصة. يتم إجراء تشخيصات الإدخال/الإخراج والتصويت على مستوى الحزمة.

تحتوي وحدات الإدخال/الإخراج أحادية الاتجاه على حزمة إدخال/إخراج واحدة مثبتة على لوحة التوصيل؛ بينما تحتوي وحدات الإدخال/الإخراج متعددة القنوات على ثلاث حزم إدخال/إخراج مثبتة على لوحة توصيل مشتركة. يتم تحديد خيار التكرار في الإدخال/الإخراج مرة واحدة أثناء تهيئة الأجهزة، وهو خيار غير مرئي لبرنامج التطبيق.
شبكة الإدخال والإخراج (IONet)-IS220PHRAH1A
شبكة الإدخال/الإخراج عبارة عن بروتوكول مخصص ثنائي الاتجاه، يعمل بنظام نقطة إلى نقطة. تدعم هذه الشبكة اتصالات حتمية بسرعة 100 ميجابايت، وهي مناسبة لوحدات الإدخال/الإخراج المحلية و/أو الموزعة. تتميز محولات IONet بتصميم GE، حيث تجمع بين القدرة على تحمل الظروف البيئية القاسية والأداء الفائق. يمكن دمج بروتوكولات الشبكة القياسية، مثل Profinet وProfibus وFoundation Fieldbus، بسلاسة في نظام Mark VIe.

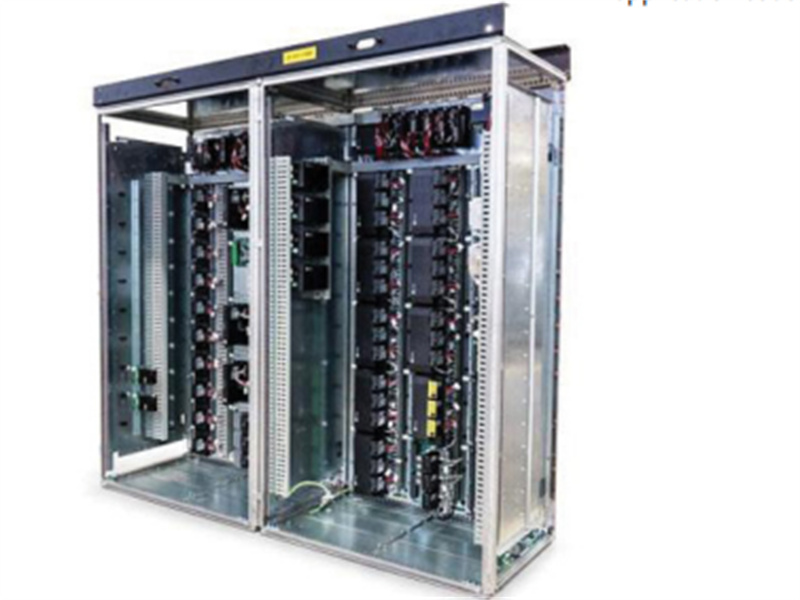

وحدة تحكم افتراضية من نوع Mark VIe - IS215UCCCM04A
لأغراض التدريب والتحقق، يمكن أن تكون محاكاة العملية والتحكم المرتبط بها ذات قيمة كبيرة.
يوفر برنامج Virtual Mark VIe شكلاً افتراضياً قائماً على الكمبيوتر الشخصي لوحدة التحكم التي تدعم ما يلي:
• تنفيذ برنامج التطبيق
• واجهة اتصال مع تطبيق ToolboxST
• خدمات بيانات إيثرنت العالمية (EGD)
• إدارة إنذارات العمليات
