تنطبق المعلومات الواردة في هذا المستند على نظام التحكم العام Mark* VIe أو منتجات التحكم الخاصة بنظام السلامة الوظيفية Mark VIeS؛ ومع ذلك، قد لا يكون تطبيقك مرخصًا للوصول إلى كامل إمكانات النظام وحزم I/O كما هو موضح في هذا المستند. على سبيل المثال، يستخدم نظام السلامة الوظيفية Mark VIeS للأسواق العامة حزم I/O التالية فقط:

• الإدخال/الإخراج التناظري (YAIC)--IS420YAICS1B
• الإدخال/الإخراج التناظري الشامل (YUAA)--IS420PUAAH1A
• جهاز مراقبة إدخال الاهتزاز (YVIB)--IS220YVIBS1A
• خرج المرحل (YDOA)--IS420YDOAS1B
• إدخال تلامس منفصل (YDIA)--IS420YDIAS1B
• تشخيصات نظام توزيع الطاقة (PPDA)--IS220PPDAH1A
• اتصال Modbus التسلسلي (PSCA)--IS220PSCAH1A
• وحدة التحكم الآمنة Mark VIeS Safety (UCSCS2x)--IS420UCSCS2A

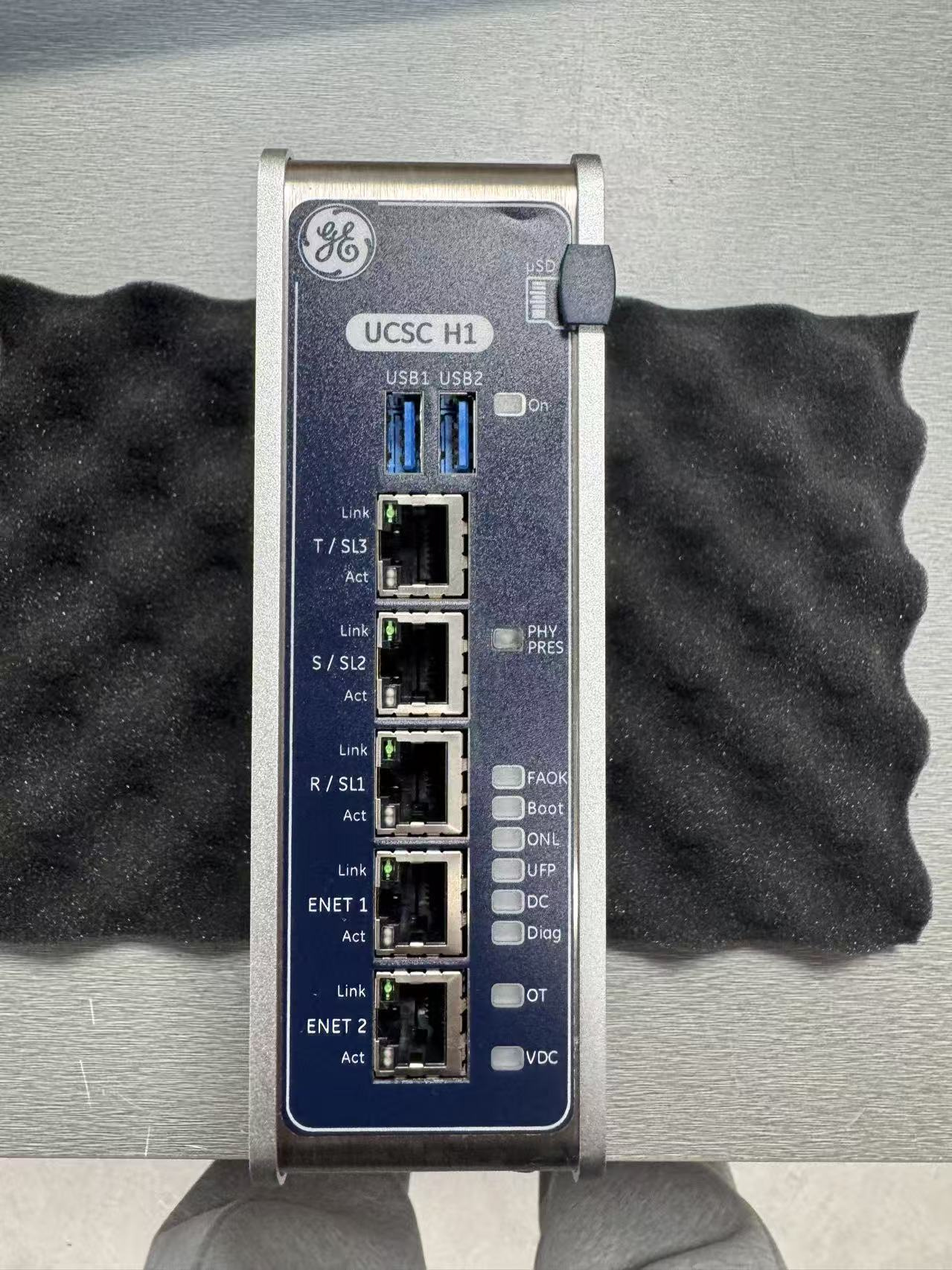

• وحدة تحكم Mark VIe للبوابة (UCSCH1x)--IS420UCSCH1B

1.2 وحدات التحكم

وحدة التحكم Mark VIe هي وحدة تحكم مستقلة أحادية اللوحة ذات قدرة معالجة قابلة للتطوير. تحتوي على مصادر طاقة مدمجة ولا تتطلب بطاريات أو إعدادات جسور توصيل. تشغّل وحدات التحكم حزمة برامج ControlST* Software Suite، التي توفر بيئة برامج مشتركة للتحكم في إثارة التوربينات والمولدات في جزيرة الطاقة ومعدات موازنة المصنع لتبسيط العمليات والصيانة.

وحدة التحكم الآمنة Mark VIeS Safety معتمدة وفق IEC 61508 إلى مستوى SIL 3.

يتم تحميل وحدات التحكم ببرامج خاصة بتطبيقاتها، مثل البخار والغاز والبرية-البحرية (LM) وموازنة المصنع (BoP) والحفر البحري وتحلية المياه وCS وتحويل طاقة الرياح. يمكنها تشغيل مخططات السلم المرحلية (RLD) أو الكتل. يُستخدم بروتوكول IEEE® 1588 عبر شبكات I/O ‏R وS وT (IONet) لمزامنة ساعة وحدات I/O ووحدات التحكم ضمن ±100 ميكروثانية. تُنقل البيانات من وإلى قاعدة بيانات نظام التحكم في وحدة التحكم عبر شبكات I/O (IONet). تتضمن بيانات IONet مدخلات/مخرجات العمليات إلى حزم I/O.

في النظام المزدوج، تتضمن بيانات IONet أيضًا:
• قيم الحالة الداخلية ومعلومات التهيئة من وحدة التحكم المحددة
• معلومات الحالة والمزامنة من كلتا وحدتي التحكم. في نظام التكرار الثلاثي للوحدات (TMR)، تتضمن بيانات IONet أيضًا:
• قيم الحالة الداخلية للتصويت ومعلومات الحالة والمزامنة من وحدات التحكم الثلاث جميعها
• معلومات التهيئة من وحدة التحكم المحددة

1.3 مفاتيح IONet

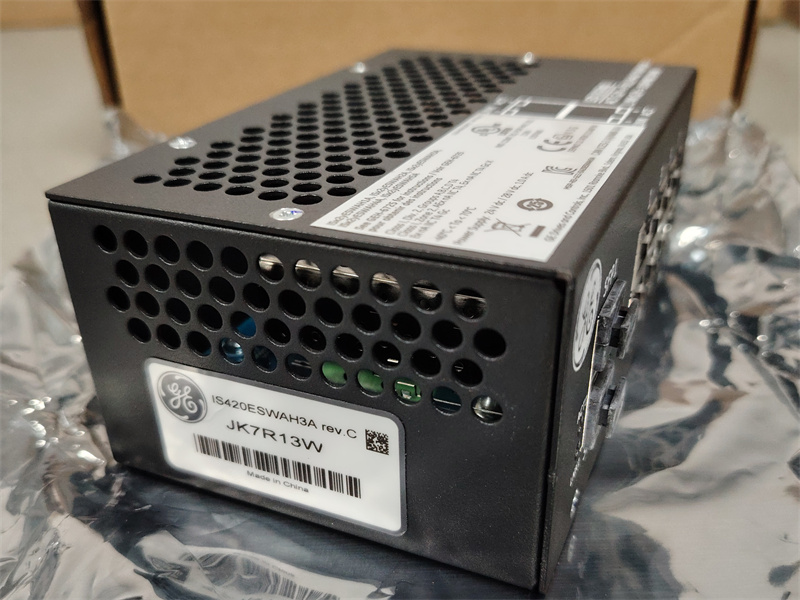

توفر مفاتيح GE Vernova الصناعية Ethernet 10/100 (ESWA وESWB) الأداء والميزات المطلوبة في أنظمة التحكم الصناعية الآنية الحالية. استخدم مفاتيح Ethernet ‏ESWA ذات 8 منافذ أو ESWB ذات 16 منفذًا في جميع شبكات I/O لنظام التحكم للحفاظ على الموثوقية المطلوبة لاستقبال وحدات I/O لمخرجات وحدة التحكم.

1.4 وحدات I/O الموزعة

تحتوي وحدات I/O على ثلاثة أجزاء أساسية: لوحة الطرفيات، وكتلة الطرفيات، وحزمة I/O. تُثبت لوحة الطرفيات في الخزانة وتأتي بنوعين أساسيين: S وT. تُثبت حزمة I/O على موصل المنفذ J في لوحة الطرفيات. يوفر كلا نوعي لوحة الطرفيات الميزات التالية:

• كتل طرفيات لتوصيلات I/O
• عتاد التثبيت
• عزل وحماية المدخلات
• موصلات حزم الإدخال/الإخراج
• معرف إلكتروني فريد

1.4.1 حزم الإدخال/الإخراج
تحتوي حزم الإدخال/الإخراج على لوحة معالج مشتركة ولوحة اكتساب بيانات فريدة لنوع الجهاز المتصل. تقوم حزم الإدخال/الإخراج الموجودة على كل لوحة طرفية بتحويل متغيرات الإدخال/الإخراج إلى إشارات رقمية، وتنفيذ الخوارزميات، والتواصل مع وحدة التحكم.

توفر حزمة الإدخال/الإخراج اكتشاف الأعطال من خلال مجموعة من الدوائر الخاصة في لوحة اكتساب البيانات والبرامج التي تعمل على لوحة وحدة المعالجة المركزية (CPU). يتم إرسال حالة العطل إلى وحدات التحكم واستخدامها بواسطتها. تنقل حزمة الإدخال/الإخراج المدخلات وتستقبل المخرجات عبر كلتا واجهتي الشبكة إذا كانتا متصلتين.

ترسل كل حزمة إدخال/إخراج أيضًا رسالة تعريف (حزمة ID) إلى وحدة التحكم الرئيسية عند الطلب. تحتوي الحزمة على الرقم التسلسلي لفهرس الأجهزة الخاص بلوحة الإدخال/الإخراج، ومراجعة الأجهزة، والرقم التسلسلي للباركود الخاص باللوحة، ورقم فهرس البرامج الثابتة، وإصدار البرامج الثابتة. تحتوي حزم الإدخال/الإخراج على مستشعر درجة حرارة بدقة تصل إلى ±2 °C (±3.6 °F). تتوفر درجة حرارة كل حزمة إدخال/إخراج في قاعدة البيانات ويمكن استخدامها لإنشاء إنذار.

1.4.2.1 النوع T

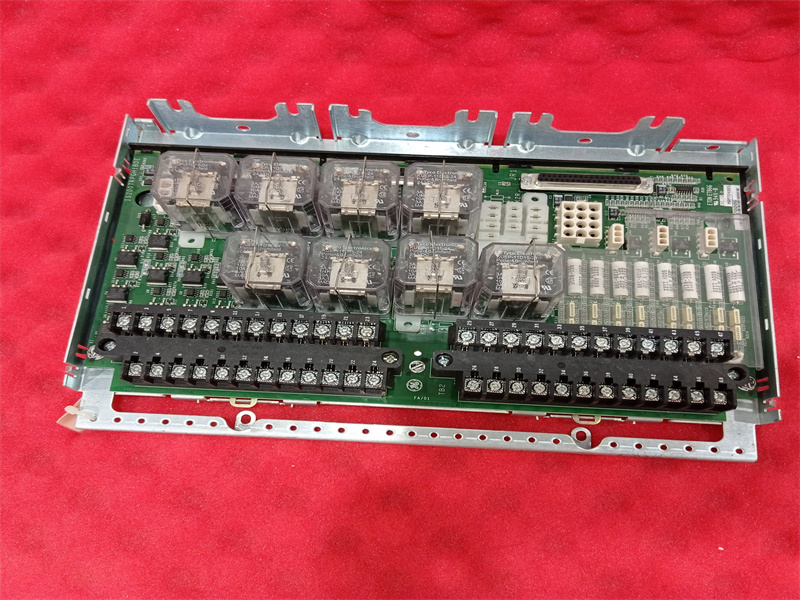

تقوم اللوحات الطرفية من النوع T عادةً بتوزيع مدخلات المستشعر إلى ثلاث حزم إدخال/إخراج منفصلة. عادةً، تقوم أجهزة اللوحة TMR بالتصويت على المخرجات من حزم الإدخال/الإخراج الثلاث. تحتوي لوحات النوع T على كتلتين طرفيتين قابلتين للإزالة من نوع الحاجز، كل منهما ذات 24 نقطة. يمكن لكل نقطة قبول سلكين مقاس 3.0 مم (0.12 بوصة) (#12 AWG) مع عزل 300 فولت لكل نقطة باستخدام عروات من نوع الشوكة أو الحلقة. بالإضافة إلى ذلك، يتم توفير مشابك ثابتة لإنهاء الأسلاك العارية. تباعد البراغي هو 9.53 مم (0.375 بوصة) كحد أدنى ومن المركز إلى المركز.

تتميز هذه الكتل الطرفية بالميزات التالية:
• باللون الأسود مع ملصقات أرقام بيضاء
• تصنيف الطرف هو 300 فولت، 10 أمبير
• معتمد من UL
• عزم شد البراغي الموصى به هو 7 رطل-بوصة (0.8 نيوتن متر).
