وحدة التحكم Tricon هي وحدة تحكم منطقية قابلة للبرمجة ووحدة تحكم للعمليات متطورة للغاية، توفر مستوى عالياً من تحمل أخطاء النظام. لضمان أعلى مستوى ممكن من سلامة النظام في جميع الأوقات، تتضمن وحدة التحكم Tricon هذه الميزات:

• توفر بنية التكرار المعياري الثلاثي (TMR)، حيث تنفذ كل قناة من القنوات الثلاث المتطابقة للنظام برنامج التحكم بشكل مستقل، وتقوم آليات الأجهزة/البرمجيات المتخصصة بعملية "التصويت" لجميع المدخلات والمخرجات.
• تتحمل البيئات الصناعية القاسية.
• تتيح إجراء التركيب والإصلاحات الميدانية على مستوى الوحدة بينما تظل وحدة التحكم متصلة بالإنترنت. لا يؤدي استبدال وحدة إدخال/إخراج إلى إحداث اضطراب في توصيلات الأسلاك الميدانية.
• تدعم ما يصل إلى 118 وحدة إدخال/إخراج (تماثلية ورقمية) ووحدات اتصال اختيارية تتفاعل مع وحدات التحكم الرئيسية والتابعة لـ Modbus، وأنظمة التحكم الموزعة (DCS) من Foxboro® وHoneywell™، ووحدات تحكم Triconex الأخرى في شبكات النظير إلى النظير، وتطبيقات المضيف الخارجية على شبكات Ethernet.
• توفر دعماً مدمجاً لوحدات الإدخال/الإخراج البعيدة الموجودة على مسافة تصل إلى 7.5 أميال (12 كيلومتراً) من الهيكل الرئيسي، باستخدام وحدات SRXM.
• تنفذ برامج التحكم المطورة والمصححة باستخدام برنامج TriStation™ 1131 Developer’s Workbench Software أو برنامج TriStation MSW.
• توفر ذكاءً مدمجاً في وحدات الإدخال والإخراج لتقليل عبء العمل على المعالجات الرئيسية. تحتوي كل وحدة إدخال/إخراج على ثلاثة معالجات دقيقة. تقوم المعالجات الدقيقة لوحدات الإدخال بتصفية المدخلات وإزالة الاهتزازات وتشخيص أعطال الأجهزة في الوحدة. توفر المعالجات الدقيقة لوحدات الإخراج معلومات للتصويت على بيانات الإخراج، وتتحقق من بيانات الحلقة الراجعة من طرف الإخراج للتحقق النهائي من حالة الإخراج، وتشخص مشكلات توصيلات الأسلاك الميدانية.
• توفر تشخيصات مدمجة عبر الإنترنت مع إمكانيات الإصلاح التكيفي.
• تسمح بالصيانة العادية أثناء تشغيل وحدة التحكم Tricon دون التأثير على العملية التي يتم التحكم بها.
• تدعم الانتقال إلى وحدة إدخال/إخراج احتياطية ساخنة للتطبيقات الحرجة التي قد لا يكون فيها تقديم الخدمة السريعة ممكناً.

تحمل الأخطاء
تحمل الأخطاء، وهي أهم قدرة في وحدة التحكم Tricon، هو القدرة على اكتشاف حالات الخطأ العابرة والمستقرة واتخاذ الإجراء التصحيحي المناسب أثناء الاتصال. مع تحمل الأخطاء، تزداد السلامة وتزداد إتاحة وحدة التحكم والعملية التي يتم التحكم بها.

توفر وحدة التحكم Tricon تحمل الأخطاء من خلال بنية التكرار المعياري الثلاثي (TMR). تتكون وحدة التحكم من ثلاث قنوات نظام متطابقة، باستثناء وحدات الطاقة التي تتميز بتكرار مزدوج. تنفذ كل قناة بشكل مستقل برنامج التحكم (المشار إليه أيضاً باسم تطبيق TriStation) بالتوازي مع القناتين الأخريين. تعمل آليات التصويت في الأجهزة على تأهيل والتحقق من جميع المدخلات والمخرجات الرقمية من المجال؛ بينما تخضع المدخلات التماثلية لعملية اختيار القيمة الوسطى.

هيكل وحدة تحكم Tricon
يمكن أن تتضمن وحدة تحكم Tricon حداً أقصى يبلغ 15 هيكلاً، تحتوي على أي مجموعة مناسبة من وحدات الإدخال والإخراج والاتصال والواجهة والوحدات الاحتياطية الساخنة. توجد ثلاثة أنواع من الهياكل: الرئيسي، والتوسعة، وRXM.

• يحتوي الهيكل الرئيسي على وحدات المعالج الرئيسي ووحدات الإدخال/الإخراج. يحتوي الهيكل الرئيسي طراز 8110 على ما يصل إلى ست مجموعات فتحات لوحدات الإدخال/الإخراج، بينما يحتوي الهيكل الرئيسي المحسن للأداء طراز 8120E على ما يصل إلى خمس مجموعات من وحدات الإدخال/الإخراج. تتصل وحدات الإدخال/الإخراج في الهيكل عبر منافذ ناقل توسعة الإدخال/الإخراج، وهي منافذ اتصال ثنائية الاتجاه RS-485 ثلاثية التكرار.
• يحتوي هيكل التوسعة (الهياكل من 2 إلى 15) على ما يصل إلى ثماني مجموعات فتحات لوحدات الإدخال/الإخراج ووحدات واجهة HART™. يتصل هيكل التوسعة بالهيكل الرئيسي بواسطة منفذ اتصال ثنائي الاتجاه RS-485 ثلاثي التكرار. بشكل عام، يجب أن يكون آخر هيكل توسعة على بعد لا يزيد عن 100 قدم (30 متراً) من الهيكل الرئيسي أو هيكل RXM.
• يحتوي هيكل RXM على مجموعة وحدات RXM أولية أو بعيدة وست مجموعات فتحات لوحدات الإدخال/الإخراج. يتيح هيكل RXM للنظام التوسع إلى مواقع بعيدة تصل إلى 7.5 أميال (12 كيلومتراً) من الهيكل الرئيسي، باستخدام وحدات SRXM.

معالجات الوحدات الرئيسية
تحتوي وحدة تحكم Tricon على ثلاث وحدات معالج رئيسي. يتحكم كل معالج رئيسي في قناة منفصلة من النظام ويعمل بالتوازي مع المعالجات الرئيسية الأخرى. يدير معالج إدخال/إخراج مخصص في كل معالج رئيسي البيانات المتبادلة بين المعالج الرئيسي ووحدات الإدخال/الإخراج. يمتد ناقل إدخال/إخراج ثلاثي التكرار، الموجود على اللوحة الخلفية للهيكل، من هيكل إلى آخر بواسطة كابلات ناقل الإدخال/الإخراج.

عند استطلاع كل وحدة إدخال، تنقل القناة المناسبة من ناقل الإدخال/الإخراج بيانات الإدخال الجديدة إلى المعالج الرئيسي. تُجمع بيانات الإدخال في جدول داخل المعالج الرئيسي ويتم تخزينها في الذاكرة لاستخدامها في عملية التصويت.

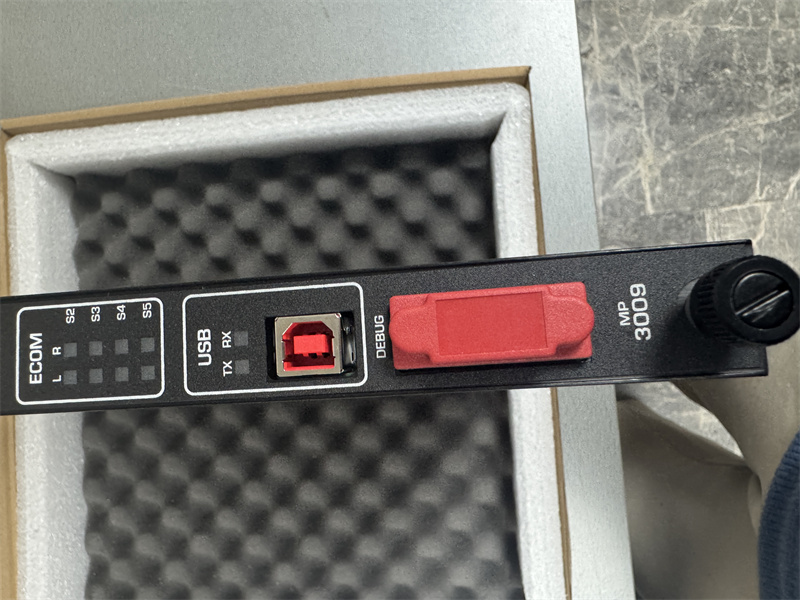

طراز 3009 معالجات رئيسية
يحتوي الطراز 3009 على ذاكرة DRAM بسعة 256 ميجابايت (بدون نسخ احتياطي للبطارية) وذاكرة NVRAM بسعة 2 ميجابايت (SRAM مع نسخ احتياطي للبطارية).
طراز 3008 معالجات رئيسية
يحتوي الطراز 3008 على ذاكرة DRAM بسعة 16 ميجابايت (بدون نسخ احتياطي للبطارية) وذاكرة SRAM بسعة 32 كيلوبايت (مع نسخ احتياطي للبطارية).
معالجات رئيسية للطرازين 3006 و3007
يمكن استخدام الطرازين 3006 و3007 مع أنظمة Tricon v9.0 إلى v9.5.x. ولهما نفس البنية والمواصفات، باستثناء SRAM، حيث تبلغ 2 ميجابايت للطراز 3006 و1 ميجابايت للطراز 3007.

تشغيل ناقل الإدخال/الإخراج
تنقل كل وحدة إدخال/إخراج الإشارات من أو إلى المجال عبر مجموعة إنهاء المجال المرتبطة بها. يرتبط موضعان في الهيكل معاً ليشكلا فتحة منطقية واحدة. يتم توصيل كابلات الإنهاء بموصلات اللوحة الموجودة أعلى اللوحة الخلفية. يمتد كل اتصال من وحدة الإنهاء إلى كل من وحدات الإدخال/الإخراج النشطة والاحتياطية الساخنة، مما يعني أن كلاً من الوحدة النشطة والوحدة الاحتياطية الساخنة تستقبلان نفس المعلومات من أسلاك إنهاء المجال.

ينقل ناقل الإدخال/الإخراج ثلاثي التكرار البيانات بين وحدات الإدخال/الإخراج والمعالجات الرئيسية بسرعة 375 كيلوبت في الثانية. يمتد ناقل الإدخال/الإخراج على طول الجزء السفلي من اللوحة الخلفية. تعمل كل قناة من ناقل الإدخال/الإخراج بين معالج رئيسي واحد والقنوات المقابلة في وحدة الإدخال/الإخراج. يمتد ناقل الإدخال/الإخراج بين الهياكل باستخدام مجموعة من ثلاثة كابلات لناقل الإدخال/الإخراج.

تشغيل ناقل الاتصال
يعمل ناقل الاتصال بين المعالجات الرئيسية ووحدات الاتصال بسرعة 2 ميجابت في الثانية.

توزيع الطاقة
يتم توزيع طاقة الهيكل عبر قضيبَي طاقة مستقلين وعلى طول مركز اللوحة الخلفية. تسحب كل وحدة في الهيكل الطاقة من كلا قضيبَي الطاقة عبر منظمات طاقة مزدوجة. توجد أربع مجموعات من منظمات الطاقة على كل لوحة إدخال وإخراج: مجموعة واحدة لكل قناة (A وB وC) ومجموعة واحدة لمؤشرات الحالة.

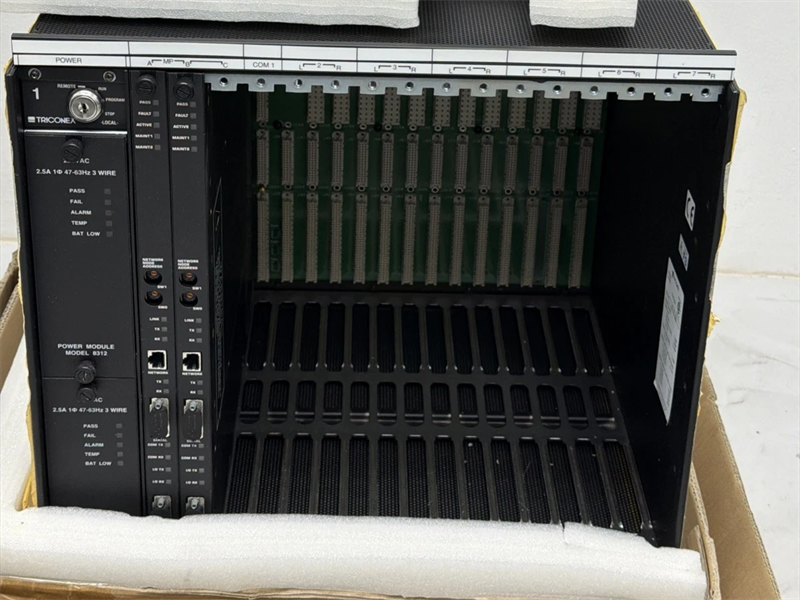

8110الهيكل الرئيسي
8111هيكل التوسعة
8310وحدة طاقة عالية الكثافة، 120 فولت
8311 وحدة طاقة عالية الكثافة، 24 VDC
8312وحدة طاقة عالية الكثافة، 230 VAC
3008 المعالج الرئيسي المحسن III، 16 ميجابايت
4200 وحدة RXM أساسية للألياف الضوئية، وحدة مفردة
4210 وحدة SRXM أساسية للألياف الضوئية، وحدة مفردة
4354 وحدة اتصالات Tricon (TCM)، ألياف ضوئية متعددة الأنماط، OPC مضمّن
2870H واجهة AO HART، TMR
3501E إدخال رقمي، 115 VAC/VDC، معزول، غير مشترك، TMR، 32 نقطة
3503E إدخال رقمي، 24 VAC/VDC، مشترك في مجموعات من 8، اختبار ذاتي، TMR، 32 نقطة
3504E إدخال رقمي، 24 VDC أو 48 VDC، TMR، 64 نقطة
3511 إدخال نبضي، تفاضلي، مقترن بالتيار المتردد، TMR، 8 نقاط
3515 إدخال إجمالي النبضات، TMR، 32 نقطة
3564 إدخال رقمي، 24 VDC، مشترك، مفرد، 64 نقطة
3601E إخراج رقمي، 115 VAC، غير مشترك، TMR، 16 نقطة
3603B إخراج رقمي، 120 VDC، غير مشترك، TMR، 16 نقطة
3603T إخراج رقمي، 120 VDC، معزول بصريًا، مشترك، TMR، 16 نقطة
3604E إخراج رقمي، 24 VDC، معزول بصريًا، غير مشترك، TMR، 16 نقطة
3617E إخراج رقمي، 48 VDC، مراقَب، مشترك، TMR، 8 نقاط
3624 إخراج رقمي، 24 VDC، معزول بصريًا، مشترك، مراقَب، TMR، 16 نقطة
3625إخراج رقمي، 24 VDC، مراقَب/غير مراقَب، مشترك، TMR، 32 نقطة
3636T خرج مرحل، غير مشترك، أحادي، 32 نقطة
3700A إدخال تماثلي، 0–5 VDC، غير مشترك، TMR، 32 نقطة
3704E إدخال تماثلي، 0–5 VDC أو 0–10 VDC، مشترك، TMR، 64 نقطة
3708E إدخال مزدوج حراري؛ النوع E وJ وK وT؛ معزول، TMR، 16 نقطة
3806E إخراج تماثلي، 6 مخارج عند 4–20 mA، مخرجان عند 20–320 mA، TMR
3807 إخراج تماثلي، ثنائي القطبية -60 إلى 60 mA، TMR، 4 نقاط
