يمكن استخدام المجموعة الشاملة من المستشعرات وسلاسل القياس من Vibro-meter مع أجهزة وبرمجيات نظام المراقبة لدينا (أو أنظمة الجهات الخارجية) لتوفير حلول متكاملة لمراقبة وحماية الآلات والعمليات الحرجة.

بدءًا من البيئات الصناعية القياسية وصولًا إلى البيئات الصناعية القاسية، بما في ذلك المناطق الخطرة و/أو درجات الحرارة القصوى (حتى 700°C).

مستشعرات اهتزاز لدرجات الحرارة المرتفعة

مستشعرات سلسلة CA من Vibro-meter هي مقاييس تسارع كهرضغطية مصممة للقياس والمراقبة على المدى الطويل للاهتزاز المطلق في أقسى البيئات (حتى 700°C).

يُستخدم مكيّف إشارة خارجي لتحويل خرج المستشعر منخفض المستوى pC/g إلى إشارة تيار أو جهد مناسبة للإرسال إلى نظام المراقبة. ونتيجة لذلك، تتيح الحلول المعتمدة على CA أداءً عاليًا عند درجات حرارة أعلى.

الميزات الرئيسية
– متوفرة بإصدارات قياسية وإصدارات Ex معتمدة للاستخدام في المناطق الخطرة
– مناسبة للاستخدام في البيئات ذات درجات الحرارة المرتفعة، وفي التطبيقات المتعلقة بالسلامة التي تستخدم سلاسل قياس SIL 2
– معتمدة من كبرى الشركات المصنعة للمعدات الأصلية (OEM) لمراقبة الاهتزازات الصناعية.

---

CA134 مقياس تسارع كهرضغطي
مصمم للقياس طويل الأمد للاهتزاز ضمن نطاقات واسعة من درجات الحرارة في البيئات القاسية، مثل توربينات الغاز أو التطبيقات المبردة بالتبريد العميق

درجة حرارة التشغيل: −54 إلى 500 °C، ومن −253 (20 K) إلى 500 °C للإصدار المخصص للتبريد العميق
استجابة التردد: 0.5 إلى 6000 Hz
متوفر كمستشعر فقط (من دون كابل مدمج) أو مع كابل مدمج معزول معدنيًا (MI) بغلاف مضفّر مزدوج
معتمد للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار

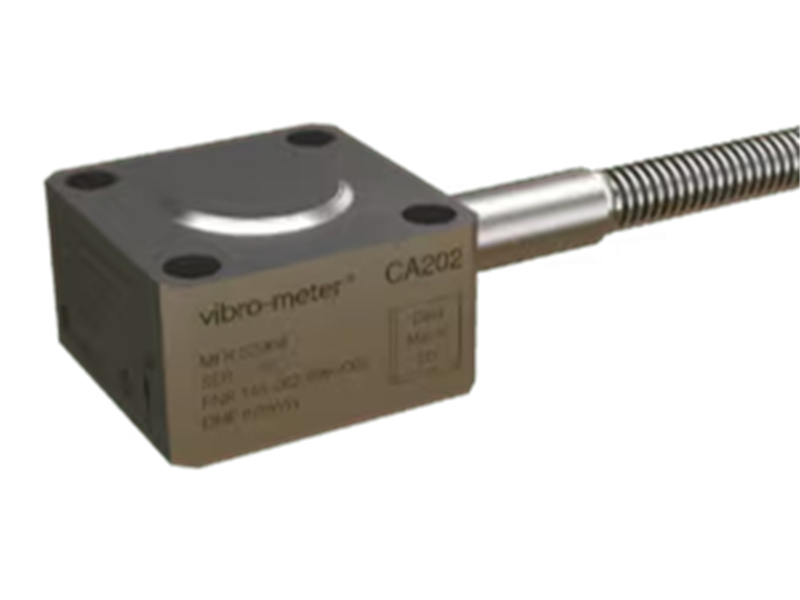

CA202 مقياس تسارع كهرضغطي
مصمم للقياس طويل الأمد للاهتزاز في البيئات القاسية، مثل توربينات الغاز ذات الخدمة الشاقة والتوربينات البخارية

درجة حرارة التشغيل: −55 إلى 260 °C
استجابة التردد: 0.5 إلى 6000 Hz
متوفر مع كابل Soft-line مدمج بخرطوم مرن من الفولاذ المقاوم للصدأ
معتمد للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار

مقياس تسارع كهرضغطي CA280
مصمم للقياس طويل الأمد للاهتزاز في البيئات القاسية، مثل توربينات الغاز وعلب التروس والضواغط

درجة حرارة التشغيل: −60 إلى 260 °C
استجابة التردد: 0.5 إلى 6000 Hz
متوفر كمستشعر فقط (من دون كابل مدمج) أو مع كابل Soft-line مدمج بخرطوم مرن من الفولاذ المقاوم للصدأ
معتمد للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار

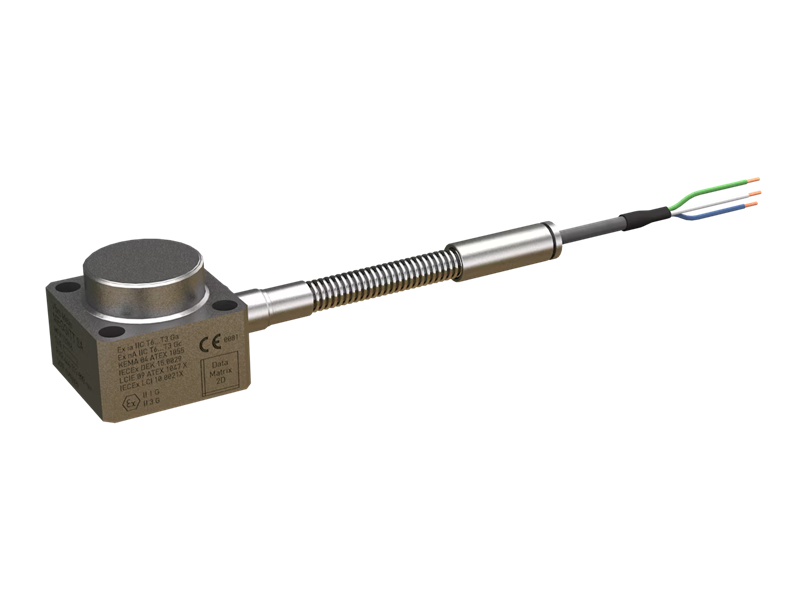

CA901 مقياس تسارع كهرضغطي
مصمم للقياس طويل الأمد للاهتزاز في البيئات القاسية، مثل توربينات الغاز والتطبيقات النووية

درجة حرارة التشغيل: −196 إلى 700 °C
استجابة التردد: 3 إلى 3700 Hz
متوفر مع كابل مدمج معزول معدنيًا (MI)
معتمد للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار

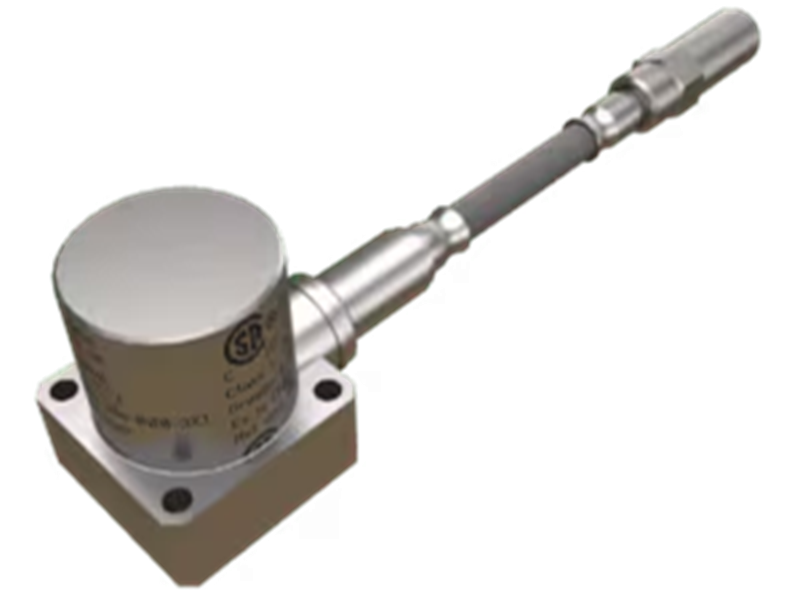

تتميز سلسلة CE وسلسلة SE من مقاييس التسارع ذات الإلكترونيات المدمجة باستجابة ممتازة للترددات المنخفضة (حتى 0.2 Hz). مقاييس التسارع من سلسلة CE هي مقاييس تسارع كهرضغطية تأتي إما بإلكترونيات موصولة للتطبيقات ذات درجات الحرارة الأعلى (حتى 350°C) أو بإلكترونيات مدمجة للتطبيقات ذات درجات الحرارة المنخفضة (حتى 120°C).

هذه المستشعرات مناسبة لمراقبة الاهتزاز في توربينات الغاز والتوربينات البخارية والضواغط والمضخات والمراوح. وبالنسبة إلى التطبيقات التي لا تتطلب إمكانات درجات الحرارة التي يوفرها مستشعر CA، توفر هذه السلسلة حلًا أكثر اقتصادية وأسهل في التركيب.

CE311 مقياس تسارع كهرضغطي
مصمم للقياس طويل الأمد للاهتزاز في البيئات القاسية، مثل توربينات الغاز للخدمة الشاقة والتوربينات البخارية
استجابة ترددية عالية: حتى 8000 هرتز
حساسية عالية: 50 ميكروأمبير/غ
خرج تيار (50 ميكروأمبير/غ) لنقل الإشارة عبر مسافات طويلة: حتى 1000 م
معتمد للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار

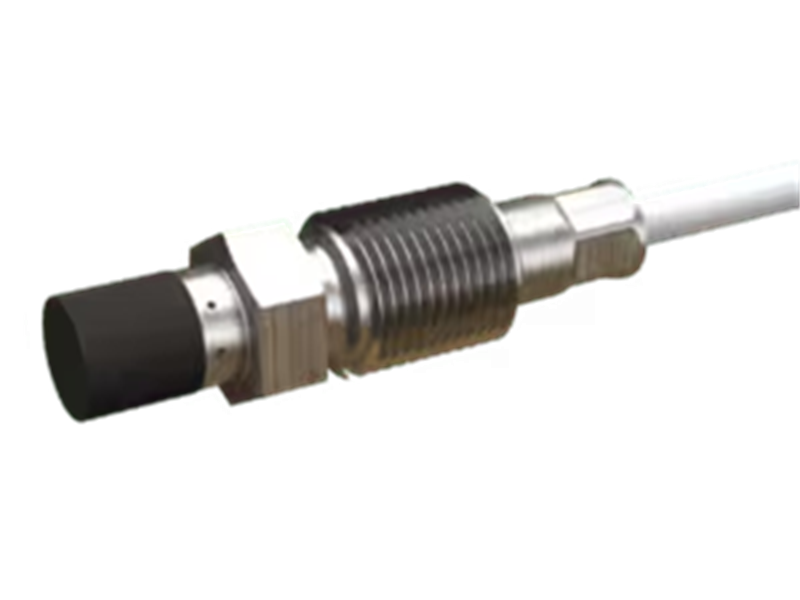

تُعد مستشعرات القرب من سلسلة TQ مستشعرات متينة تستخدم مبدأ التيارات الدوامية للسماح بالقياس غير التلامسي للاهتزاز النسبي والموضع والقياسات الأخرى في البيئات القاسية.

تغطي نطاق قياس واسعًا من 2 إلى 12 مم، وهي مصممة لتحمل ضغوط تصل إلى 100 بار، بدءًا من قياس السرعة والاهتزاز وصولًا إلى قياس التمدد ذي الإزاحة الكبيرة باستخدام مجسات البندول.

مستشعر القرب TQ902
مصمم للقياس غير التلامسي للاهتزاز النسبي والإزاحة المحورية في التوربينات والضواغط والمضخات والمراوح
نطاق قياس 2 أو 4 مم (مستشعر بقطر Ø8.2 مم)
درجة حرارة تشغيل من −40 إلى 180 °م، وتصنيف حماية IP68
كابل متحد المحور مدمج بطول 0.5 أو 1.0 أو 1.5 أو 2.0 أو 5.0 م
إصدارات معتمدة للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار
متوافق مع API 670 الإصدار الخامس

مستشعر القرب TQ912
مصمم للقياس غير التلامسي للاهتزاز النسبي والإزاحة المحورية في التوربينات والضواغط والمضخات والمراوح
نطاق قياس 2 أو 4 مم (مستشعر بقطر Ø8.2 مم)
درجة حرارة تشغيل من −40 إلى 180 °م، وتصنيف حماية IP68
كابل متحد المحور مدمج بطول 0.5 أو 1.0 أو 1.5 أو 2.0 أو 5.0 م.
إصدارات معتمدة للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار
متوافق مع API 670 الإصدار الخامس

مستشعر القرب TQ403
مصمم للقياس غير التلامسي للاهتزاز النسبي والإزاحة المحورية في التوربينات والضواغط والمضخات والمراوح
نطاق قياس 12 مم (مستشعر بقطر Ø18 مم)
درجة حرارة تشغيل من −40 إلى 180 °م، وتصنيف حماية IP68
كابل متحد المحور مدمج بطول 1.0 أو 5.0 أو 10.0 م
معتمد للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار

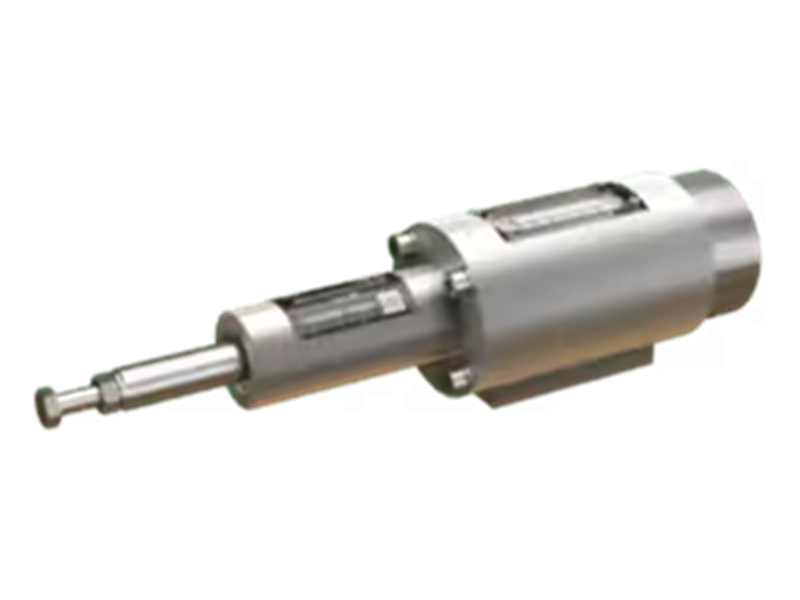

AE119مجس تمدد الهيكل
مصمم للقياس طويل الأمد لتمدد الهيكل في البيئات القاسية، مثل توربينات الغاز والتوربينات البخارية
نطاق قياس 50 أو 100 مم
درجة حرارة تشغيل من 0 إلى 100 °م (32 إلى 212 °ف)، وتصنيف حماية IP55
إلكترونيات مدمجة
خرج حلقة تيار (4 إلى 20 ميلي أمبير) لنقل الإشارة عبر مسافات طويلة
تم تصميم مجموعة أجهزة تكييف الإشارة من vibro-meter للتشغيل مع مستشعراتنا المختلفة.

بشكل عام، يتصل جهاز تكييف الإشارة بمستشعر ويجري جميع عمليات معالجة الإشارة المطلوبة لتوفير إشارة تيار أو جهد مناسبة للإرسال إلى نظام المراقبة.

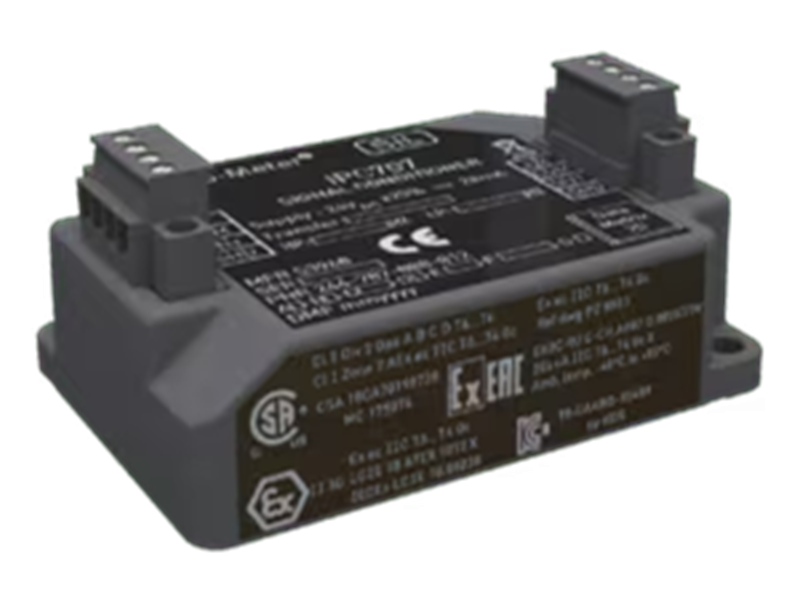

جهاز تكييف الإشارة IPC707
تكييف الإشارة لمقاييس التسارع CA ومستشعرات الضغط الديناميكي CP.
قياس الاهتزاز أو الضغط الديناميكي لحماية الآلات و/أو المراقبة المتقدمة للحالة.
نطاق ترددي واسع جدًا (0.5 إلى 20000 هرتز)، مع مرشحات تمرير عالية ومنخفضة قابلة للتهيئة، بشكل مستقل عن دالة النقل.
وظيفة نقل قابلة للتهيئة (الحساسية والوحدات)، مع مُكامل اختياري لتوفير خرج سرعة.
خرج تيار لنقل الإشارة لمسافات طويلة أو خرج جهد لنقل الإشارة لمسافات متوسطة.
معتمد للاستخدام في الأجواء التي يُحتمل أن تكون قابلة للانفجار (Ex) و/أو التطبيقات المتعلقة بالسلامة (SIL).

مُكيّف إشارة IQS900
تكييف الإشارة لمستشعرات القرب TQ.
قياس الاهتزاز النسبي للعمود وقياس الفجوة/الموضع لحماية الآلات و/أو المراقبة المتقدمة للحالة.
نطاق ترددي واسع جدًا (من التيار المستمر إلى 20000 هرتز)، مع حساسية ونطاق قياس قابلين للتهيئة.
خرج تيار لنقل الإشارة لمسافات طويلة أو خرج جهد لنقل الإشارة لمسافات متوسطة.
معتمد للاستخدام في الأجواء التي يُحتمل أن تكون قابلة للانفجار (Ex) و/أو التطبيقات المتعلقة بالسلامة (SIL).
متوافق بالكامل مع الإصدار الخامس من API 670.

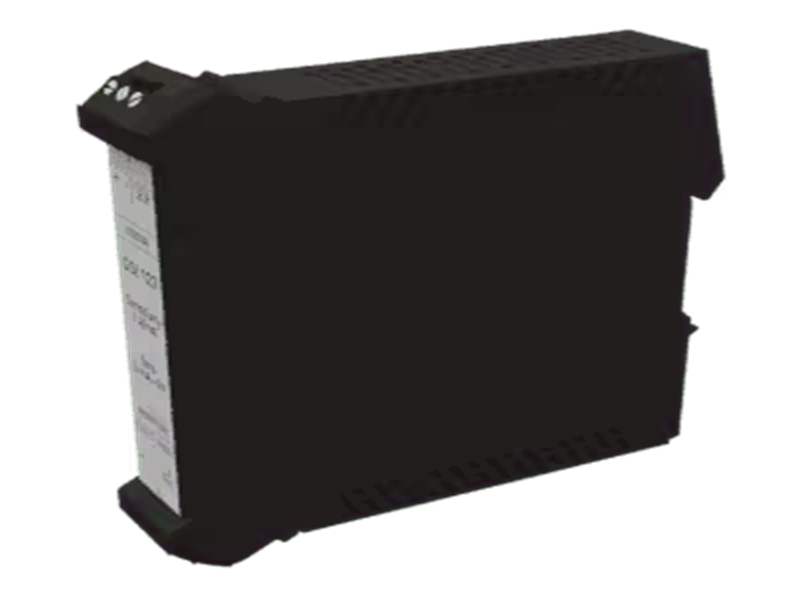

GSI127وحدة فصل جلفاني
وحدة إمداد طاقة وفصل جلفاني للمستشعرات و/أو مكيّفات الإشارة ذات خرج التيار أو الجهد.
فصل جلفاني بقيمة 4 كيلو فولت RMS بين جانب المستشعر وجانب المراقب.
فصل جلفاني بقيمة 50 فولت RMS بين مصدر الطاقة وإشارة الخرج.
وظيفة نقل من μA إلى mV لنقل الإشارة لمسافات طويلة، ووظيفة نقل من V إلى V لنقل الإشارة لمسافات قصيرة.
متوافق أيضًا مع مستشعرات IEPE القياسية في الصناعة ومستشعرات الحلقة ذات التغذية بالطاقة من 4 إلى 20 mA.
معتمد للاستخدام في الأجواء التي يُحتمل أن تكون قابلة للانفجار (Ex) و/أو التطبيقات المتعلقة بالسلامة (SIL).
