حلول مراقبة الحالة للضواغط الترددية

باعتبارها واحدة من أقدم تصميمات الضواغط، تتمتع الضواغط الترددية (recips) بقدرات فريدة وتتميز بمرونة عالية مع ميزات مثل نطاقات التحكم الواسعة في السعة والقدرة على ضغط الغاز بغض النظر عن الوزن الجزيئي أو قيمة k. وبإضافة مراحل متعددة، يمكنها ضغط الغاز إلى نسب ضغط عالية للغاية. ونتيجة لذلك، فهي مناسبة تمامًا لتطبيقات مختارة—مثل ضغط الهيدروجين في عملية إزالة الكبريت في العديد من المصافي—وكجزء من عملية إنتاج البولي إيثيلين منخفض الكثافة في المصانع الكيميائية.

ومع ذلك، تعاني الضواغط الترددية من عيب خطير للغاية: تكاليف الصيانة العالية. في الواقع، مقارنة بالضواغط الطاردة المركزية ذات الحجم المماثل، يمكن أن تستهلك الضواغط الترددية ما يصل إلى خمسة أضعاف تكاليف الصيانة.

ولهذا السبب يعد نظام المراقبة المستمرة أمرًا بالغ الأهمية. صُممت حلولنا خصيصًا لتلبية احتياجات حماية الآلات ومراقبة الحالة الفريدة للضواغط الترددية، والتي تشمل منتجات معتمدة بمستوى سلامة السلامة (SIL)، ويمكن أن تساعد في سد الفجوة، مما يجعل تكاليف صيانة الضواغط الترددية أقرب إلى المستويات المرتبطة بالضواغط الطاردة المركزية مع تحسين الموثوقية والتوافر والسلامة في الوقت نفسه. وبفضل التكنولوجيا الحاصلة على براءة اختراع، والخدمات الشاملة، وأكثر من 55 عامًا من الخبرة في مراقبة الضواغط الترددية، لا يوجد أحد مجهز بشكل أفضل لمساعدتك من Bently Nevada، وهي شركة تابعة لـ Baker Hughes.

مراقبة الضواغط الترددية—بالتفصيل

1. اهتزاز الرأس المتقاطع (Crosshead)
يمكن لمقاييس التسارع المثبتة على الرأس المتقاطع اكتشاف مشاكل الآلات الناتجة عن أحداث من نوع الصدمات مثل الخلوص المفرط للرأس المتقاطع، أو دخول السوائل إلى الأسطوانة، أو الخلوص المفرط في جلبة دبوس الرأس المتقاطع، أو الصواميل أو البراغي أو البطانات أو المكابس المفكوكة أو المتشققة.
شاشة 3500: 3500/70M شاشة نبض/سرعة بأربع قنوات
محول الطاقة: 330425 مقياس تسارع
درجة حرارة حذاء الرأس المتقاطع
توفر المراقبة المستمرة لدرجة حرارة حذاء الرأس المتقاطع (المنزلق) معلومات مفيدة حول مشاكل المنزلق النامية مثل التحميل الزائد، والإجهاد، وعدم كفاية التشحيم.

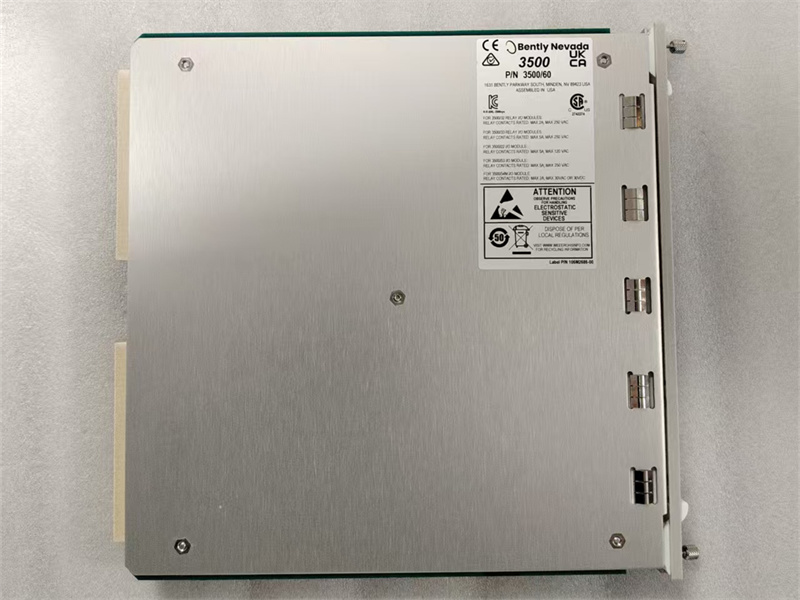

شاشة 3500: 3500/60 أو 3500/61 شاشة درجة حرارة بست قنوات أو 3500/65 بـ 16 قناة
محول الطاقة: RTD أو مزدوج حراري
2. اهتزاز الإطار
يمكن أن تشير الزيادات في اهتزاز الإطار إلى مشاكل مثل عدم التوازن بسبب فرق الضغط غير المعتاد أو عدم التوازن بالقصور الذاتي، أو الارتخاء في تثبيت الأساس (مثل تدهور الملاط أو الحشوات)، واللحظات العالية الناتجة عن حمل القضيب المفرط.
شاشة 3500: 3500/70M شاشة نبض/سرعة بأربع قنوات
محول الطاقة: 190501 محول طاقة السرعة الكهرضغطية Velomitor CT

3. درجة حرارة المحمل الرئيسي
يشير هذا القياس إلى مشاكل تتعلق بمحامل الغشاء السائل، بما في ذلك التحميل الزائد، أو إجهاد المحمل، أو عدم كفاية التشحيم.
شاشة 3500: 3500/60 أو 3500/61 شاشة درجة حرارة بست قنوات أو 3500/65 بـ 16 قناة
محول الطاقة: RTD أو مزدوج حراري

4. ملفات تعريف ضغط غرفة الأسطوانة
الطريقة الأكثر فعالية لتحديد الصحة العامة للضاغط الترددي هي فحص ملف تعريف ضغط الأسطوانة. يتيح الوصول عبر الإنترنت إلى الضغط الداخلي لكل غرفة أسطوانة المراقبة المستمرة لضغوط الأسطوانة، ونسب الضغط، وأحمال القضيب القصوى، وعكس القضيب. يوفر هذا معلومات قيمة حول حالة صمامات السحب، وصمامات التفريغ، وحلقات المكبس، وغدد التعبئة، ودبابيس الرأس المتقاطع. كما يوفر ربط نظام 3500 ببرنامج System 1 مخططات تشخيصية قيمة مثل الضغط مقابل الحجم (P-V)، وLog P مقابل Log V، والضغط مقابل زاوية الكرنك (Theta-θ) (P-T)، ومنحنيات حمل القضيب. تعد مراقبة الأداء ميزة قياسية في برنامج System 1 لقياسات ضغط الغرفة وتقدم معلومات مهمة مثل القدرة الحصانية المشار إليها، وتوازن التدفق، وفقدان الطاقة.
حمل القضيب المستمر
يوفر حمل القضيب المشترك (القصور الذاتي والغاز) المحسوب عند دبوس الرأس المتقاطع معلومات حول حالة تشحيم دبوس الرأس المتقاطع. يمكن تحديد عدم كفاية الانعكاس أو حمل القضيب المفرط وتصحيحه قبل حدوث تلف مكلف في معدات التشغيل.

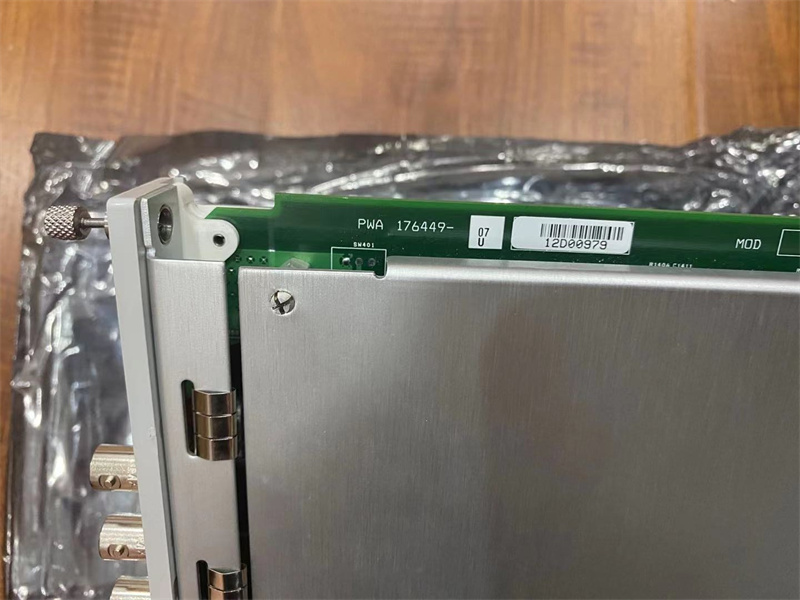

شاشة 3500: 3500/77M شاشة ضغط أسطوانة بأربع قنوات
محول الطاقة: 165855 محول ضغط الأسطوانة
5. موضع قضيب المكبس/المكبس الغاطس
توفر مجسات القرب الأفقية والرأسية التي تراقب قضيب المكبس معلومات حول انحناء القضيب، وانثناء القضيب (الاهتزاز)، وتآكل حزام الراكب. توفر المراقبة المستمرة أقصى قدر واتجاه لحركة القضيب جنبًا إلى جنب مع زاوية الكرنك التي يحدث عندها الحد الأقصى. يمكن تحديد مصدر الحركة، مما يتيح الجدولة الاستباقية للصيانة لاستبدال حزام الراكب أو إصلاح الرأس المتقاطع. توفر مراقبة اهتزاز قضيب المكبس إنذارًا مبكرًا لكسر القضيب. توفر مراقبة موضع المكبس الغاطس في الضواغط الفائقة الحماية ضد تدهور المكابس الغاطسة.

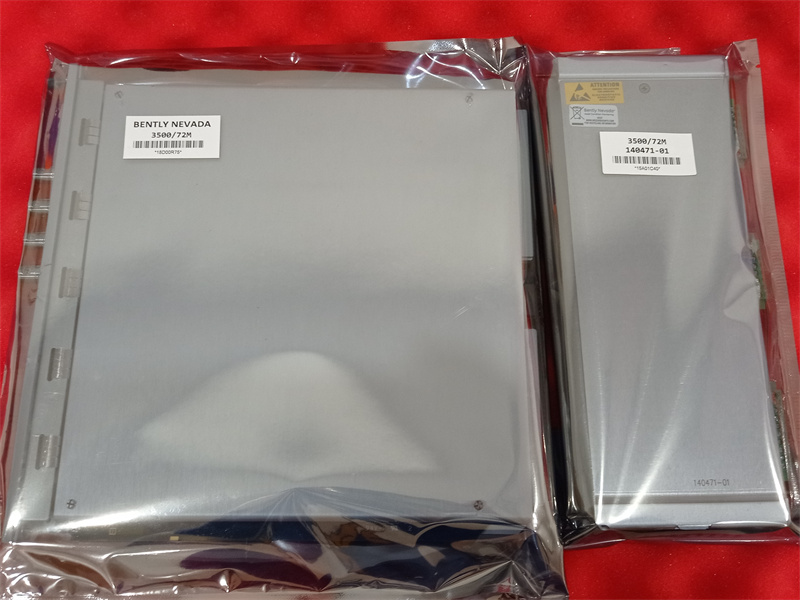

شاشة 3500: 3500/72M شاشة موضع القضيب بأربع قنوات
محول الطاقة: 3300XL سلسلة محول القرب
6. إشارة Keyphasor متعددة الأحداث
يوفر مسبار القرب الذي يراقب عجلة متعددة الأسنان على عمود المرفق إشارة توقيت مرجعية دقيقة كل 30 درجة من الدوران مقارنة بنقطة مرجعية واحدة لكل دورة. يتغير الاهتزاز الالتوائي لعمود المرفق من دورة إلى أخرى لكل خطوة تحميل على الآلة. إن وجود أحداث متعددة لكل دورة يحسن قدرة النظام على التقاط البيانات فيما يتعلق بموضع المرفق، بغض النظر عن شكل الاهتزاز الالتوائي أو التغير في شكله. يسمح هذا بربط قياسات مثل موضع قضيب التوصيل وضغط الأسطوانة بقياس دقيق للغاية لزاوية المرفق. يمكن التقاط موضع قضيب التوصيل عند نفس النقطة في شوط قضيب المكبس، ويمكن حساب حجم الأسطوانة بدقة عند كل نقطة في الشوط للحصول على منحنيات P-V دقيقة للغاية.

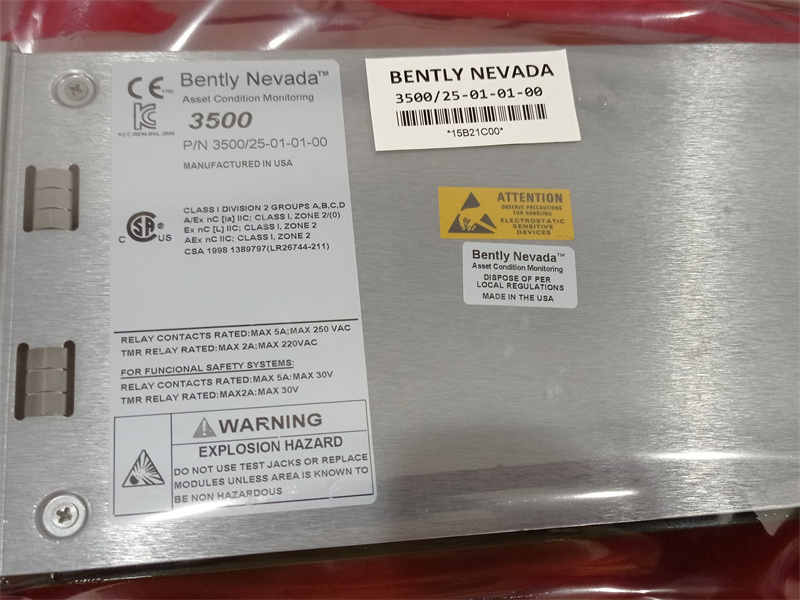

شاشة 3500: 3500/25 وحدة Keyphasor
محول الطاقة: محول القرب من سلسلة 3300XL
7. درجة حرارة صمام السحب/التفريغ
تعد صمامات السحب والتفريغ عادةً أكثر العناصر التي تتطلب صيانة في الضواغط الترددية. يمكن للصمامات المعيبة أن تقلل بشكل كبير من كفاءة الضاغط بالإضافة إلى زيادة حمل قضيب التوصيل المجمع. من خلال إعادة ضغط نفس الغاز، يصبح الصمام المسرب أكثر سخونة من المعتاد، مما يتسبب في ارتفاع درجة حرارة غطاء الصمام. من خلال مراقبة كل من درجة حرارة الصمام المطلقة ودرجة الحرارة التفاضلية بين مجموعة من الصمامات، يمكن اكتشاف مشاكل الصمامات مبكرًا وإصلاحها قبل تراكم خسائر الكفاءة.

درجة حرارة غاز السحب
توفر المراقبة المستمرة لدرجة حرارة غاز السحب خط أساس مفيد للمقارنة مع درجة حرارة صمام السحب. يمكن أن تعطي التغيرات النسبية في درجة الحرارة بين صمامات السحب وغاز السحب مؤشرًا على تآكل صمامات السحب. بالإضافة إلى ذلك، توفر درجة حرارة غاز السحب، جنبًا إلى جنب مع محرك معادلة الحالة المتكامل في برنامج System 1، المعلومات اللازمة لحساب السعة عند ظروف السحب وأرقام توازن تدفق الأسطوانة.
درجة حرارة غاز التفريغ
يمكن أن تعطي المراقبة المستمرة لدرجة حرارة غاز التفريغ مؤشرًا على تآكل الصمامات، أو أجهزة التفريغ، أو نسبة الضغط المفرطة، أو عدم كفاية مياه التبريد.
شاشة 3500: 3500/60 أو 3500/61 سداسية القنوات أو 3500/65 شاشة درجة حرارة ذات 16 قناة
محول الطاقة: RTD أو مزدوج حراري

8. تسارع الأسطوانة
تؤدي إضافة مقاييس التسارع على الأسطوانة إلى مراقبة أحداث فتح وإغلاق الصمامات. يمكن دمج معلومات شكل الموجة من نوع الصدمة مع بيانات ضغط الأسطوانة لتقييم حالة صمامات الأسطوانة. يمكن اكتشاف الأعطال المتعلقة بالصمامات مثل براغي غطاء الصمام المفكوكة، أو رفرفة الصمام، أو أعطال التحكم في السعة. بالنسبة للضواغط الفائقة، يتغير تسارع الأسطوانة بشكل كبير عند انكسار نوابض الصمام أو تآكل مقاعد الصمام.
شاشة 3500: 3500/70M شاشة نبض/سرعة رباعية القنوات

محول الطاقة: 330425 مقياس تسارع

9. درجة حرارة صندوق حشوة الضغط
توفر المراقبة المستمرة لدرجة حرارة حشوة الضغط معلومات مفيدة حول المشاكل النامية المتعلقة بالحشوة بما في ذلك التآكل المفرط، وعدم كفاية التبريد، وعدم كفاية التشحيم.
درجة حرارة خط تنفيس الحشوة
توفر المراقبة المستمرة لخط التنفيس مؤشرًا على تسرب حشوة الضغط. مع زيادة تدفق العملية، يصبح خط التنفيس أكثر سخونة. لسنوات، استخدم المشغلون الطريقة الذاتية المتمثلة في لمس الخط لمعرفة ما إذا كان الغاز يتسرب.
شاشة 3500: 3500/60 أو 3500/61 سداسية القنوات أو 3500/65 شاشة درجة حرارة ذات 16 قناة

محول الطاقة: RTD أو مزدوج حراري

في قلب حل مراقبة الضواغط الترددية الخاص بنا يوجد نظام حماية الآلات Bently Nevada 3500 Series

حماية الآلات وإدارة الآلات المتكاملة
إن جهازنا القوي 3500/22M TDI لواجهة الحامل يلغي الحاجة إلى الحصول على بيانات خارجية ضخمة على الأجهزة أو وحدات واجهة خاصة بين حامل الشاشة والبرامج. ما عليك سوى توصيل كابل إيثرنت بحامل 3500/22M وستكون جاهزًا للتواصل مع برنامجنا القوي System 1 للتشخيص المتقدم، ومراقبة الحالة، ووظائف إدارة أصول المصنع الأخرى، دون مقاطعة أو التدخل في حماية الآلة. والنتيجة هي حل لا يشغل مساحة يبسط اتصال System 1 لأنظمة حماية الآلات الحالية.
كما تسمح تقنية جمع البيانات المحسنة في حامل 3500/22M TDI الخاص بنا بتشخيص مبكر ومحسن للأحداث المتقطعة التي كان يصعب التعرف عليها سابقًا (مثل دخول السوائل إلى الأسطوانة).

• متوافق تمامًا مع متطلبات معيار معهد البترول الأمريكي (API) 670 لأنظمة حماية الآلات والمعيار 618 للضواغط الترددية

• متوفر في حامل EIA مقاس 19 بوصة بـ 14 فتحة أو حامل صغير موفر للمساحة مقاس 12 بوصة بـ 7 فتحات

• متوفر مع مجموعة متنوعة من خيارات العرض عالية الجودة بدءًا من شاشات اللمس VGA ذاتية التكوين إلى محطات العمل البعيدة إلى لوحات LCD التي يتم تركيبها مباشرة على واجهة الحامل

• تتوفر واجهات رقمية (Modbus) وتناظرية (4-20 مللي أمبير) للاتصال بأنظمة التحكم والمؤرخين

• تتوفر وحدات مراقبة معتمدة لمستوى سلامة السلامة (SIL) للاستخدام في تطبيقات السلامة الوظيفية

• تقبل شاشات درجة الحرارة ذات الست أو الـ 16 قناة مجموعة متنوعة من RTDs أو المزدوجات الحرارية. تسمح قدرات الإنذار المطلقة والتفاضلية باستخدام الشاشات لدرجات حرارة الصمامات، أو الغاز، أو درجات حرارة العمليات الأخرى، ودرجات حرارة المحامل، ودرجات حرارة حذاء الرأس المتقاطع (المنزلق)، ودرجات حرارة صندوق حشوة الضغط، ومجموعة متنوعة من قياسات درجات حرارة الآلات أو العمليات الأخرى

• قدرات لتقييم اهتزاز وموضع قضيب المكبس عند زوايا مرفق محددة بدقة للحصول على معلومات مفيدة وقابلة للتكرار حول تآكل حزام الراكب، وانحناء/ثني القضيب، وظروف أخرى. ينطبق أيضًا على الضواغط الفائقة التي تستخدم مكابس غاطسة بدلاً من المكابس التقليدية

• جميع وحدات المراقبة قابلة للتكوين بالكامل عبر البرامج من خلال وحدة واجهة الحامل 3500—قابلة للقفل بمفتاح لمنع العبث غير المصرح به

• تقبل وحدة Keyphasor إشارات متعددة الأحداث لكل دورة لدقة أكبر—وهو أمر مطلوب لتطبيقات الضواغط الترددية حيث يجب تحديد زاوية المرفق بدقة

• اتصال إيثرنت بكابل واحد ببرنامجنا System 1 للتشخيص المتقدم ووظائف مراقبة الحالة

• تقبل مصادر الطاقة عالية الموثوقية فولتية/ترددات التيار المتردد/المستمر في جميع أنحاء العالم ويمكن طلبها كأنظمة زائدة عن الحاجة بالكامل لضمان أداء دون انقطاع

• أصبحت قياسات ضغط غرفة الأسطوانة القوية متاحة الآن للحصول على الصورة الأكثر اكتمالاً لصحة الضاغط الترددي. منحنيات P-V الديناميكية، وقياسات عكس اتجاه قضيب التوصيل، وأكثر من ذلك بكثير.

• تم تصميم وحدات الاهتزاز ذات الأربع قنوات ذات الأغراض الخاصة لتلبية متطلبات قياس اهتزاز الغلاف، وتسارع رأس التقاطع، وتسارع الأسطوانة الفريدة للضواغط الترددية من خلال توفير حماية موثوقة للآلات دون إنذارات كاذبة أو فائتة. يمكن تهيئة الفلترة، وتأخير الإنذار، والنطاق الكامل، ونوع إدخال المحول، ومجموعة من الخيارات الأخرى بالكامل عبر البرنامج على أساس كل قناة.

• تقبل وحدات الاهتزاز العامة ذات الأربع قنوات محولات السرعة والتسارع والقرب. يمكن تهيئة الفلترة، وتأخير الإنذار، والنطاق الكامل، ونوع إدخال المحول، ومجموعة من الخيارات الأخرى بالكامل عبر البرنامج على أساس كل قناة. تُستخدم لمجموعة متنوعة من القياسات على المحرك الرئيسي للضاغط الترددي.

• تسمح وحدات الترحيل (Relay) بتصويت الإنذارات وحالات الصحة القابلة للتهيئة من قبل المستخدم عبر قنوات متعددة. تتميز المرحلات بموثوقية عالية وهي مخصصة لتوصيل نظام المراقبة بأجهزة الإنذار الخارجية وأنظمة التحكم في الآلات للإيقاف التلقائي.

• اتصالات رقمية بالكامل لجميع المعلمات والحالات المراقبة باستخدام مجموعة متنوعة من البروتوكولات القياسية في الصناعة - مثالية للاتصال بأنظمة التحكم في العمليات والآلات بدلاً من استخدام المخرجات التناظرية (4-20 مللي أمبير). تدعم الطابع الزمني للإنذارات ومزامنة الساعة.
