يُعدّ نظام منظم التحكم بالإثارة EX2100e أحدث أنظمة التحكم المتطورة من جنرال إلكتريك، وهو مُصمم خصيصًا لمولدات البخار والغاز والطاقة الكهرومائية، سواءً للوحدات الجديدة أو المُعدّلة. يتم تنسيق تصميم أجهزة وبرامج التحكم بشكل دقيق بين قسم هندسة الأنظمة والتحكم في جنرال إلكتريك لضمان تقديم حل نظام متكامل. يتميز النظام بتكامل سلس بين أنظمة التحكم بالإثارة، وأنظمة التحكم بالتوربينات، وأنظمة التحكم بالبادئات الثابتة، وأنظمة التحكم المتكاملة (ICS)، وواجهة المستخدم (HMI). بالنسبة لتطبيقات التعديل المستقلة، يدعم النظام التكامل مع أنظمة التحكم الموزعة (DCS) الخاصة بالعميل عبر منفذ تسلسلي أو عبر بروتوكول Modbus® Ethernet. تتناول هذه الوثيقة تحديدًا تطبيقات سلسلتي أنظمة منظم التحكم EX2100e بقدرة 35 أمبير و120 أمبير (الاسمية).

تتميز أنظمة الثايرستور ومنظمات الجهد بمرونة عالية. ففي أنظمة منظمات الجهد الصغيرة، تستخدم وحدتا تحويل طاقة بتقنية تعديل عرض النبضة (PWM) ترانزستورات ثنائية القطب ذات بوابة معزولة (IGBT) لتوفير خرج اسمي يصل إلى 35 أمبير أو 120 أمبير. وتدعم هذه الأنظمة التطبيقات التالية:
• منظم محولات التيار المشبع / محولات جهد الطاقة (SCT/PPT)
• منظم الإثارة بدون فرش
• منظم الإثارة الدوار للتيار المستمر (dc)
في تطبيقات منظم الجهد SCT/PPT ومنظمات جهد الإثارة الدوارة للتيار المستمر، يمكن لنظام منظم الجهد EX2100e تقليل تأثير ثابت زمن الإثارة. فهو يتضمن قياسًا مباشرًا لجهد مجال المولد وتيار المجال لتعزيز سرعة الاستجابة للتغيرات العابرة في النظام.

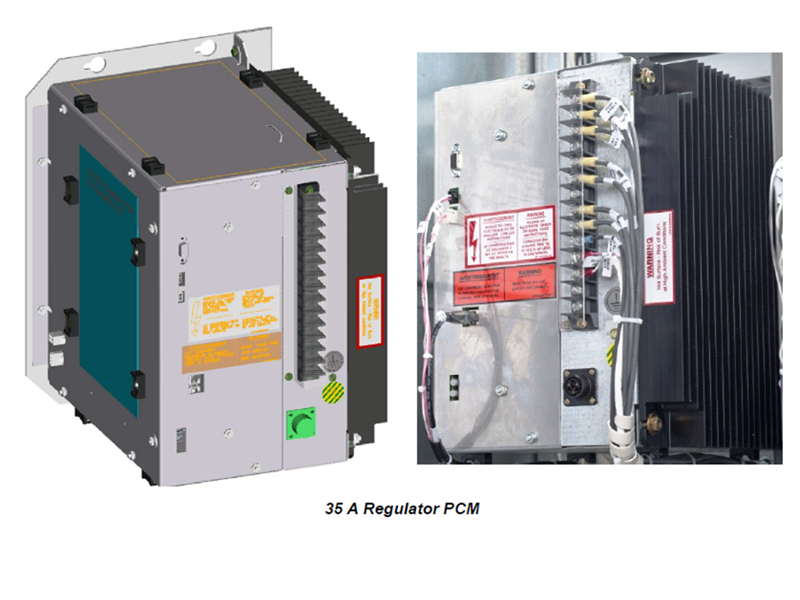

تتألف البنية من وحدة تحكم واحدة مزودة بوحدة تحكم طاقة واحدة (PCM)، أو وحدتي تحكم مزودتين بوحدتي تحكم طاقة، وتشمل نظامًا فرعيًا لواجهة المستخدم، وواجهة تشخيص محلية اختيارية للمشغل (شاشة لمس)، وواجهة تحكم عن بُعد اختيارية للمشغل (COI) مزودة بشاشة لمس، ووحدة إدخال طاقة للتحكم، ووحدة تحكم الطاقة (PCM). تتكون وحدة تحكم الطاقة (PCM) من نظام فرعي لواجهة الجسر، وجسر طاقة، وشبكات ترشيح اختيارية للتيار المتردد والتيار المستمر، وأجهزة عزل للتيار المتردد و/أو التيار المستمر. ولتوسيع إمكانيات الإدخال والإخراج، يمكن إضافة وحدات إدخال/إخراج VersaMax® أو Mark* VIe للتحكم عبر شبكة IONet.

يدعم نظام منظم الجهد EX2100e الاتصال بشبكة المنطقة المحلية (LAN) عبر الإيثرنت مع ما يلي:
• أنظمة التحكم في التوربينات وأنظمة التحكم الصناعية، وواجهة المستخدم الرسومية، ونظام تسجيل البيانات القائم على برنامج Proficy*، ونظام تسجيل البيانات القائم على واجهة البرمجة (PI)، ونظام المراقبة في الموقع (OSM)، وCOI
• وحدات إدخال/إخراج موسعة تستخدم بروتوكول بيانات الإيثرنت العالمي (EGD)
• نظام التحكم الموزع للعميل عبر الإيثرنت أو وحدة طرفية عن بعد (RTU) عبر الإيثرنت أو مودبوس إيثرنت
• تطبيق ToolboxST*

• دعم GE في الموقع* للمراقبة والتشخيص

EX2100

الاختبار
القسم التالي عبارة عن وصف موجز لاختبارات ضمان الجودة التي أجريت على كل جهاز إثارة.
5.1 الاختبارات الروتينية للمصنع
تخضع كل وحدة تحكم في الإثارة لاختبارات المصنع الروتينية، بما في ذلك على سبيل المثال لا الحصر ما يلي:
• فحص استمرارية الدائرة
• اختبارات العزل الكهربائي (اختبار الجهد العالي) وفقًا لمعيار IEEE 421B
• فحص وظيفي لجميع المكونات والأجهزة للتأكد من التشغيل السليم
5.2 اختبارات شهود العملاء
بعد اكتمال الاختبارات الروتينية في المصنع، يمكن للعميل المشاركة في اختبار الشهود.
يتوفر خياران
• الخيار أ: يقوم العميل بفحص مظهر وجودة تصنيع المعدات، ثم يراجع الوثائق الهندسية ووثائق الاختبار. هذه خدمة قياسية بدون أي تكلفة إضافية.
• الخيار ب: يشهد العميل عرضًا توضيحيًا للأجهزة والبرامج. وهذا يمثل تكلفة إضافية على العميل.
